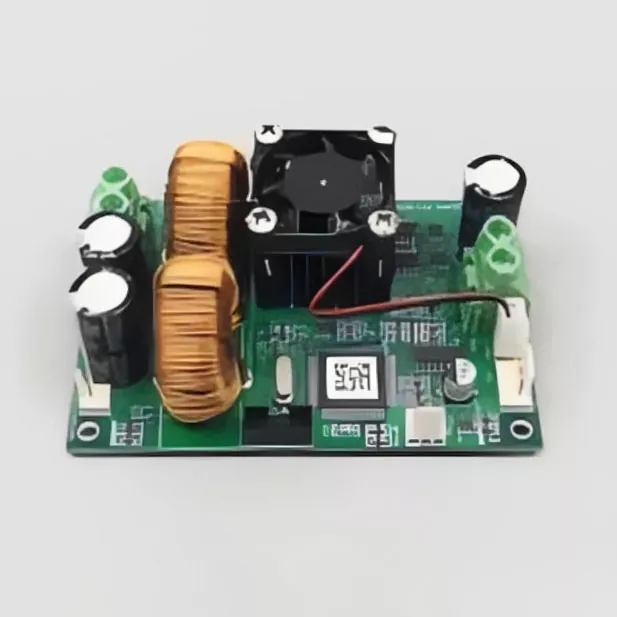

TCB-NE-HH హై ప్రెసిషన్ మరియు సూపర్ హై పవర్‌తో టెంపరేచర్ కంట్రోలర్

హై ప్రెసిషన్ మరియు సూపర్ హై పవర్‌తో కూడిన X-మెరిటన్ TCB-NE-HH టెంపరేచర్ కంట్రోలర్ అనేది భారీ-లోడ్ థర్మోఎలెక్ట్రిక్ కూలింగ్ మరియు హీటింగ్ సిస్టమ్‌ల కోసం రూపొందించబడిన పారిశ్రామిక-గ్రేడ్, క్లోజ్డ్-లూప్ థర్మల్ మేనేజ్‌మెంట్ డ్రైవర్. OEMలు, సిస్టమ్ ఇంటిగ్రేటర్‌లు మరియు ఇంజనీరింగ్ సేకరణ బృందాల కోసం రూపొందించబడిన ఈ హై-పవర్ కంట్రోల్ బోర్డ్ అల్ట్రా-ఫైన్ టెంపరేచర్ కంట్రోల్ మరియు సెట్ ఖచ్చితత్వాన్ని ±0.01°C అందిస్తుంది. నిరంతర అవుట్‌పుట్ నియంత్రణ మరియు అధునాతన PID అల్గారిథమ్‌ల ద్వారా ఆధారితం, ఇది పల్సెడ్ స్విచింగ్ యొక్క శబ్దం లేదా హెచ్చుతగ్గుల ప్రమాదాలు లేకుండా అసాధారణమైన ఉష్ణ స్థిరత్వాన్ని నిర్ధారిస్తుంది.

ఉత్పత్తి ప్రయోజనాలు

హై-ప్రెసిషన్ టెంపరేచర్ రెగ్యులేషన్

TCB-NE-HH హై ప్రెసిషన్ మరియు సూపర్ హై పవర్‌తో టెంపరేచర్ కంట్రోలర్ ఉష్ణోగ్రత నియంత్రణ ఖచ్చితత్వాన్ని 0.01°C మరియు సెట్ ఉష్ణోగ్రత ఖచ్చితత్వాన్ని 0.01°C అందిస్తుంది. ఒక 10K NTC సెన్సార్ క్లోజ్డ్-లూప్ రెగ్యులేషన్ కోసం ఉష్ణోగ్రత ఫీడ్‌బ్యాక్‌ను అందిస్తుంది, కొలవబడిన ఉష్ణోగ్రత మరియు ప్రోగ్రామ్ చేయబడిన సెట్‌పాయింట్ మధ్య వ్యత్యాసాలకు ప్రతిస్పందించడానికి కంట్రోలర్‌ను అనుమతిస్తుంది.

హై-కరెంట్ TEC డ్రైవ్

కంట్రోలర్ TEC వోల్టేజ్ శ్రేణి 2V నుండి 48V వరకు రేట్ చేయబడిన TEC కరెంట్ 27Aకి మద్దతు ఇస్తుంది. ఈ అవుట్‌పుట్ సామర్థ్యం తక్కువ-పవర్ థర్మోఎలెక్ట్రిక్ కంట్రోల్ బోర్డ్‌ల కంటే గణనీయంగా ఎక్కువ కరెంట్ అవసరాలతో TEC మాడ్యూల్‌లను డ్రైవ్ చేయడానికి అనుమతిస్తుంది.

ద్వి దిశాత్మక శీతలీకరణ మరియు వేడి చేయడం

థర్మోఎలెక్ట్రిక్ కూలింగ్ మరియు హీటింగ్ రెండింటికి మద్దతుగా అవుట్‌పుట్ దిశను మార్చవచ్చు. ఒక ఆపరేటింగ్ దిశ మాత్రమే అవసరమయ్యే సిస్టమ్‌ల కోసం, కంట్రోలర్‌ను కూలింగ్-ఓన్లీ లేదా హీటింగ్-ఓన్లీ ఆపరేషన్ కోసం కూడా కాన్ఫిగర్ చేయవచ్చు.

నిరంతర అవుట్‌పుట్ నియంత్రణ

కంట్రోలర్ ప్రాథమిక ఉష్ణోగ్రత-నియంత్రణ పద్ధతిగా పల్సెడ్ స్విచింగ్‌పై ఆధారపడకుండా నిరంతర అవుట్‌పుట్ నియంత్రణను ఉపయోగిస్తుంది.

రియల్ టైమ్ సీరియల్ కమ్యూనికేషన్

పారామీటర్ సెట్టింగ్ మరియు ఆపరేటింగ్-స్టేటస్ మానిటరింగ్ కోసం కంట్రోలర్‌తో కమ్యూనికేట్ చేయడానికి ASCII సీరియల్ ఇంటర్‌ఫేస్ హోస్ట్ సిస్టమ్‌ను అనుమతిస్తుంది. ప్రత్యేక పర్యవేక్షణ ఇంటర్‌ఫేస్ అవసరం లేకుండా కంట్రోలర్‌ను కంప్యూటర్-నియంత్రిత థర్మల్ మేనేజ్‌మెంట్ సిస్టమ్‌లలో చేర్చడానికి ఇది అనుమతిస్తుంది.

ఇంటిగ్రేటెడ్ సిస్టమ్ ఇంటర్‌ఫేస్‌లు

అలారం సిగ్నల్స్, రెడీ-స్టేటస్ ఇండికేషన్ మరియు రిమోట్ TEC షట్‌డౌన్ కోసం ప్రత్యేక ఇంటర్‌ఫేస్‌లు అందుబాటులో ఉన్నాయి. ఈ కనెక్షన్‌లు హోస్ట్ పరికరాలతో ఆపరేటింగ్ మరియు ఫాల్ట్-స్టేటస్ సమాచారాన్ని మార్పిడి చేసుకోవడానికి కంట్రోలర్‌ను అనుమతిస్తాయి.

ఫ్లెక్సిబుల్ DC పవర్ ఇన్‌పుట్

బోర్డు 7V నుండి 48V DC వరకు సరఫరా వోల్టేజ్‌ను అంగీకరిస్తుంది, ఇది వివిధ DC పవర్ ఆర్కిటెక్చర్‌లతో సరిపోలడానికి అనుమతిస్తుంది. DC-ఆధారిత డిజైన్ TEC కంట్రోలర్ ఇప్పటికే ఉన్న తక్కువ-వోల్టేజ్ లేదా ఇంటర్మీడియట్-వోల్టేజ్ పవర్ సిస్టమ్ నుండి పనిచేయాల్సిన పరికరాలకు అనుకూలంగా ఉంటుంది.

పని సూత్రం

TCB-NE-HH హై ప్రెసిషన్ మరియు సూపర్ హై పవర్‌తో టెంపరేచర్ కంట్రోలర్ TEC మాడ్యూల్‌ను క్లోజ్డ్-లూప్ టెంపరేచర్ కంట్రోల్ ప్రాసెస్ ద్వారా నియంత్రిస్తుంది.

మొదట, ఉష్ణోగ్రత సెన్సార్ నియంత్రిత వస్తువు యొక్క ఉష్ణోగ్రతను కొలుస్తుంది మరియు నియంత్రికకు అభిప్రాయ సంకేతాన్ని పంపుతుంది. కంట్రోలర్ కొలిచిన ఉష్ణోగ్రతను ప్రోగ్రామ్ చేయబడిన సెట్‌పాయింట్‌తో పోల్చి, అవసరమైన TEC అవుట్‌పుట్‌ను నిర్ణయిస్తుంది.

శీతలీకరణ అవసరమైనప్పుడు, కంట్రోలర్ TECని శీతలీకరణ దిశలో నడుపుతుంది. వేడి చేయడానికి అవసరమైనప్పుడు, అవుట్‌పుట్ దిశ రివర్స్ అవుతుంది. కంట్రోలర్ లోడ్‌ను సాధారణ ఆన్/ఆఫ్ పరికరంగా పరిగణించకుండా ఉష్ణోగ్రత ఫీడ్‌బ్యాక్ ప్రకారం TEC డ్రైవ్‌ను నిరంతరం సర్దుబాటు చేస్తుంది.

ప్రాథమిక నియంత్రణ క్రమం:

ఉష్ణోగ్రత సెన్సార్ → ఉష్ణోగ్రత అభిప్రాయం → PID నియంత్రణ → TEC డ్రైవ్ అవుట్‌పుట్ → కూలింగ్ లేదా హీటింగ్ → ఉష్ణోగ్రత అభిప్రాయం

ఇంటిగ్రేటెడ్ PID నియంత్రణ అల్గోరిథం వాస్తవ మరియు లక్ష్య ఉష్ణోగ్రత మధ్య వ్యత్యాసం ప్రకారం థర్మల్ లోడ్‌ను నియంత్రించడానికి నియంత్రికను అనుమతిస్తుంది. ఈ క్లోజ్డ్-లూప్ ప్రక్రియ పేర్కొన్న ఉష్ణోగ్రత-నియంత్రణ ఖచ్చితత్వాన్ని నిర్వహించడానికి ఆధారం.

సిస్టమ్ ఇంటిగ్రేషన్

కంట్రోలర్ DC పవర్ సోర్స్, TEC మాడ్యూల్, టెంపరేచర్ సెన్సార్ మరియు హోస్ట్ ఎక్విప్‌మెంట్ మధ్య ఇన్‌స్టాల్ చేయబడింది.

DC విద్యుత్ సరఫరా
↓
TCB-NE-HH కంట్రోలర్
↓
TEC మాడ్యూల్
↓
థర్మల్ లోడ్

అదే సమయంలో:

ఉష్ణోగ్రత సెన్సార్ → కంట్రోలర్ ఫీడ్‌బ్యాక్ ఇన్‌పుట్

ASCII సీరియల్ ఇంటర్‌ఫేస్ పారామీటర్ కాన్ఫిగరేషన్ మరియు స్టేటస్ మానిటరింగ్ కోసం కంట్రోలర్‌ను హోస్ట్ కంప్యూటర్ లేదా ఎక్విప్‌మెంట్ కంట్రోల్ సిస్టమ్‌కు కనెక్ట్ చేయగలదు. సమన్వయ పరికరాలు-స్థాయి నియంత్రణ అవసరమైనప్పుడు అలారం, సిద్ధంగా మరియు రిమోట్ షట్‌డౌన్ ఇంటర్‌ఫేస్‌లను హోస్ట్ సిస్టమ్‌కు కనెక్ట్ చేయవచ్చు.

కంట్రోలర్ మరియు దాని అనుబంధ విద్యుత్ కనెక్షన్ల కోసం స్థలాన్ని కేటాయించేటప్పుడు 37 mm బోర్డు ఎత్తు పరికరాల డిజైనర్ల కోసం నిర్వచించబడిన మెకానికల్ ఎన్వలప్‌ను అందిస్తుంది.

వాస్తవ అప్లికేషన్లు

లేజర్ డయోడ్ ఉష్ణోగ్రత నియంత్రణ

ఆపరేటింగ్ ఉష్ణోగ్రత మారుతున్నందున లేజర్ డయోడ్లు పనితీరు మార్పులను అనుభవించవచ్చు. కంట్రోలర్ లేజర్ అసెంబ్లీకి జోడించిన TECని నియంత్రించగలదు, అవసరమైన ఆపరేటింగ్ సెట్‌పాయింట్ చుట్టూ నియంత్రిత తాపన లేదా శీతలీకరణను అందిస్తుంది.

ఖచ్చితమైన ఆప్టికల్ సమావేశాలు

ఉష్ణోగ్రత-సెన్సిటివ్ భాగాలను కలిగి ఉన్న ఆప్టికల్ సిస్టమ్‌లు నియంత్రిత ఆపరేటింగ్ ఉష్ణోగ్రతను నిర్వహించడానికి TEC-ఆధారిత ఉష్ణ నిర్వహణను ఉపయోగించవచ్చు. TCB-NE-HH హై ప్రెసిషన్ మరియు సూపర్ హై పవర్‌తో టెంపరేచర్ కంట్రోలర్ ఈ రకమైన ఉష్ణోగ్రత-నియంత్రిత సిస్టమ్‌కు అవసరమైన ఎలక్ట్రికల్ డ్రైవ్ మరియు సెన్సార్ ఫీడ్‌బ్యాక్‌ను అందిస్తుంది.

ఫైబర్ ఆప్టిక్ కమ్యూనికేషన్ పరికరాలు

థర్మోఎలెక్ట్రిక్ ఉష్ణోగ్రత నియంత్రణ ఆప్టికల్ కమ్యూనికేషన్ పరికరాలలో చేర్చబడుతుంది, ఇక్కడ పరికరం ఉష్ణోగ్రత నిర్వచించబడిన పరిధిలో ఉండాలి. కంట్రోలర్ పరికరాల థర్మల్ మేనేజ్‌మెంట్ ఆర్కిటెక్చర్‌లో TEC డ్రైవ్ మరియు ఫీడ్‌బ్యాక్-కంట్రోల్ యూనిట్‌గా పనిచేయగలదు.

శాస్త్రీయ పరికరాలు

ప్రయోగశాల మరియు శాస్త్రీయ పరికరాలకు కొలతలు లేదా ప్రయోగాల కోసం పునరావృత ఉష్ణోగ్రత పరిస్థితులు అవసరమవుతాయి. కంట్రోలర్ యొక్క చక్కటి ఉష్ణోగ్రత-నియంత్రణ సామర్ధ్యం మరియు సీరియల్ కమ్యూనికేషన్ ఇంటర్‌ఫేస్ దీనిని ఇన్‌స్ట్రుమెంట్-లెవల్ థర్మల్ కంట్రోల్ సిస్టమ్‌లలో విలీనం చేయడానికి అనుమతిస్తుంది.

వైద్య మరియు రోగనిర్ధారణ పరికరాలు

మెడికల్ సెన్సింగ్ మరియు డయాగ్నస్టిక్ పరికరాలు ఉష్ణోగ్రత-సెన్సిటివ్ ఆప్టికల్, ఎలక్ట్రానిక్ లేదా డిటెక్షన్ భాగాలను కలిగి ఉండవచ్చు. నియంత్రిక నియంత్రిత TEC తాపన లేదా శీతలీకరణను అందించగలదు, ఇక్కడ పరికరాలకు నిర్వచించబడిన థర్మల్ ఆపరేటింగ్ పరిస్థితి అవసరం.

హై-పవర్ థర్మోఎలెక్ట్రిక్ సిస్టమ్స్

అధిక-కరెంట్ TEC మాడ్యూల్‌లను ఉపయోగించే సిస్టమ్‌లకు ఉష్ణోగ్రత ఫీడ్‌బ్యాక్‌ను కొనసాగిస్తూ గణనీయమైన విద్యుత్ ఉత్పత్తిని నిర్వహించగల సామర్థ్యం గల కంట్రోలర్ అవసరం కావచ్చు. 27A రేటెడ్ TEC కరెంట్ సంప్రదాయ తక్కువ-కరెంట్ TEC కంట్రోలర్‌ల అవుట్‌పుట్ అవసరాలను మించిన అప్లికేషన్‌లకు కంట్రోలర్‌ను అనుకూలంగా చేస్తుంది.

ఉత్పత్తి పారామితులు

మీరు హై ప్రెసిషన్ మరియు సూపర్ హై పవర్‌తో మా TCB-NE-HH టెంపరేచర్ కంట్రోలర్ వివరాలను క్రింద కనుగొనవచ్చు:

TEC కంట్రోలర్ ఎంపిక

TEC కంట్రోలర్‌ను ఎంచుకోవడానికి TEC మాడ్యూల్‌తో కంట్రోలర్ యొక్క ఎలక్ట్రికల్ అవుట్‌పుట్ మరియు పరికరాల యొక్క థర్మల్ అవసరాలను సరిపోల్చడం అవసరం.

TEC వోల్టేజ్: కంట్రోలర్ యొక్క మద్దతు ఉన్న TEC వోల్టేజ్ తప్పనిసరిగా ఎంచుకున్న TEC మాడ్యూల్‌కి అవసరమైన ఆపరేటింగ్ వోల్టేజ్‌ను కవర్ చేయాలి.

TEC కరెంట్: మాడ్యూల్‌కు అవసరమైన ఆపరేటింగ్ కరెంట్ మరియు పీక్ కరెంట్‌ని కంట్రోలర్ రేట్ చేసిన 27A అవుట్‌పుట్‌కు వ్యతిరేకంగా తనిఖీ చేయాలి.

ఉష్ణోగ్రత పరిధి: ఎంచుకున్న సెన్సార్ మరియు కంట్రోలర్ కాన్ఫిగరేషన్ తప్పనిసరిగా అవసరమైన కొలత పరిధి మరియు ఉద్దేశించిన ఉష్ణోగ్రత-నియంత్రణ పరిధి రెండింటినీ కవర్ చేయాలి.

ఉష్ణోగ్రత ఖచ్చితత్వం: లేజర్ డయోడ్‌లు, ఆప్టికల్ పరికరాలు లేదా ఖచ్చితమైన పరికరాలతో కూడిన అప్లికేషన్‌లు కంట్రోలర్‌ను ఎంచుకునే ముందు అవసరమైన ఉష్ణోగ్రత స్థిరత్వాన్ని నిర్వచించాలి.

విద్యుత్ సరఫరా: అందుబాటులో ఉన్న DC సరఫరా తప్పనిసరిగా కంట్రోలర్ యొక్క 7V-48V బోర్డు సరఫరా పరిధిలోనే ఉండాలి మరియు ఉద్దేశించిన TEC ఆపరేటింగ్ పాయింట్‌కి తగిన శక్తిని అందించాలి.

కంట్రోల్ ఇంటర్‌ఫేస్: కంప్యూటర్ ఆధారిత పారామీటర్ సెట్టింగ్ లేదా మానిటరింగ్ అవసరమయ్యే సిస్టమ్‌లు సిస్టమ్ డిజైన్ సమయంలో అందుబాటులో ఉన్న ASCII సీరియల్ కమ్యూనికేషన్ ఇంటర్‌ఫేస్‌ను పరిగణించాలి.

తయారీ మరియు పరీక్ష

X-మెరిటన్ యొక్క సెమీకండక్టర్ థర్మల్ మేనేజ్‌మెంట్ సామర్థ్యాలు థర్మోఎలెక్ట్రిక్ మెటీరియల్స్, కోర్ కాంపోనెంట్ అనుకూలీకరణ, థర్మల్ సొల్యూషన్ డిజైన్ మరియు సిస్టమ్-లెవల్ ఎంపికను కవర్ చేస్తాయి. కంట్రోలర్ కోసం, ఉత్పత్తి మరియు ధృవీకరణ సిస్టమ్-స్థాయి పనితీరును నిర్ణయించే విద్యుత్ మరియు థర్మల్ ఫంక్షన్‌లపై దృష్టి పెట్టాలి.

పరీక్షలో ఇవి ఉండవచ్చు:

● 1.DC సరఫరా ఇన్‌పుట్ ధృవీకరణ

● 2.TEC వోల్టేజ్ మరియు కరెంట్ అవుట్‌పుట్ టెస్టింగ్

● 3.ఉష్ణోగ్రత సెన్సార్ సిగ్నల్ ధృవీకరణ

● 4.ఉష్ణోగ్రత-నియంత్రణ ఖచ్చితత్వ పరీక్ష

● 5.శీతలీకరణ మరియు తాపన దిశ పరీక్ష

● 6.సీరియల్ కమ్యూనికేషన్ టెస్టింగ్

● 7.అలారం మరియు షట్‌డౌన్ ఇంటర్‌ఫేస్ టెస్టింగ్

● 8.ఆపరేటింగ్-కండిషన్ వెరిఫికేషన్

తరచుగా అడిగే ప్రశ్నలు

కంట్రోలర్ యొక్క గరిష్ట TEC కరెంట్ ఎంత?

రేట్ చేయబడిన TEC కరెంట్ 27A.

కంట్రోలర్ ఏ TEC వోల్టేజీకి మద్దతు ఇస్తుంది?

మద్దతు ఉన్న TEC వోల్టేజ్ పరిధి 2V నుండి 48V.

ఏ ఉష్ణోగ్రత సెన్సార్ ఉపయోగించబడుతుంది?

ప్రామాణిక కాన్ఫిగరేషన్ 10K NTC సెన్సార్‌ని ఉపయోగిస్తుంది. అవసరమైన ఉష్ణోగ్రత-నియంత్రణ నిర్మాణం ప్రకారం PT100/PT1000 కాన్ఫిగరేషన్‌లు కూడా అందుబాటులో ఉన్నాయి.

TCB-NE-HH హై ప్రెసిషన్ మరియు సూపర్ హై పవర్ ఉన్న టెంపరేచర్ కంట్రోలర్ హీటింగ్ మరియు కూలింగ్ రెండింటినీ అందించగలదా?

అవును. TEC అవుట్‌పుట్ రెండు దిశలలో పనిచేయగలదు, ఇది సిస్టమ్ థర్మోఎలెక్ట్రిక్ కూలింగ్ లేదా హీటింగ్‌ను అందించడానికి అనుమతిస్తుంది. నిర్దిష్ట అప్లికేషన్‌లకు కూలింగ్-ఓన్లీ మరియు హీటింగ్-ఓన్లీ కాన్ఫిగరేషన్‌లు కూడా మద్దతిస్తాయి.

ఉష్ణోగ్రత నియంత్రణ ఖచ్చితత్వం అంటే ఏమిటి?

పేర్కొన్న ఉష్ణోగ్రత-నియంత్రణ ఖచ్చితత్వం 0.01°C, సెట్ ఉష్ణోగ్రత ఖచ్చితత్వం 0.01°C.

కంట్రోలర్ హోస్ట్ కంప్యూటర్‌తో కమ్యూనికేట్ చేయగలదా?

అవును. ASCII సీరియల్ ఇంటర్‌ఫేస్‌ని పారామీటర్ సెట్టింగ్ మరియు రియల్ టైమ్ ఆపరేటింగ్-స్టేటస్ మానిటరింగ్ కోసం ఉపయోగించవచ్చు.

కంట్రోలర్‌ను ఎంచుకునేటప్పుడు ఏ సమాచారాన్ని అందించాలి?

TEC ఆపరేటింగ్ వోల్టేజ్, అవసరమైన కరెంట్, లక్ష్య ఉష్ణోగ్రత, ఉష్ణోగ్రత పరిధి, సెన్సార్ రకం, విద్యుత్ సరఫరా, శీతలీకరణ/తాపన అవసరాలు మరియు కమ్యూనికేషన్ అవసరాలు కంట్రోలర్ మ్యాచింగ్ కోసం అందించాలి.
