వియుక్త
వైబ్రేషన్-రహిత, ఖచ్చితమైన ఉష్ణోగ్రత నియంత్రణ కీలకం అయిన పరిశ్రమల్లో ఘన-స్థాయి థర్మల్ మేనేజ్‌మెంట్ అనివార్యమైంది. ఈ గైడ్ ప్రాథమిక భౌతిక శాస్త్రం, డిజైన్ పరిశీలనలు, అప్లికేషన్ ల్యాండ్‌స్కేప్ మరియు కార్యాచరణ ఉత్తమ అభ్యాసాలను పరిశీలిస్తుందిథర్మోఎలెక్ట్రిక్ కూలర్లు. రివర్సిబుల్ పెల్టియర్ ఎఫెక్ట్ నుండి ఫైబర్ ఆప్టిక్స్, మెడికల్ డయాగ్నస్టిక్స్ మరియు ఆటోమోటివ్ సెన్సింగ్‌లో వాస్తవ-ప్రపంచ విస్తరణ వరకు, కింది విభాగాలు ఇంజనీర్లు మరియు సాంకేతిక నిర్ణయాధికారులకు ఈ పరికరాలను డిమాండ్ చేసే వాతావరణంలో ఎంచుకోవడం, ఏకీకృతం చేయడం మరియు నిర్వహించడం కోసం కార్యాచరణ జ్ఞానాన్ని అందిస్తాయి.
విషయ సూచిక
- పెల్టియర్ ఎఫెక్ట్ మరియు TEC ఆర్కిటెక్చర్‌ను అర్థం చేసుకోవడం
- ముఖ్య లక్షణాలు మరియు మాడ్యూల్ ఎంపిక ప్రమాణాలు
- ప్రాక్టికల్ డిజైన్‌లలో శీతలీకరణ సామర్థ్యాన్ని పెంచడం
- ఇండస్ట్రియల్ మరియు మెడికల్ అప్లికేషన్ ల్యాండ్‌స్కేప్
- ఇన్‌స్టాలేషన్, డ్రైవ్ మరియు ఎన్విరాన్‌మెంటల్ ప్రొటెక్షన్
- నిర్వహణ, జీవితకాలం మరియు వైఫల్యం నివారణ
- తరచుగా అడిగే ప్రశ్నలు
పెల్టియర్ ఎఫెక్ట్ మరియు TEC ఆర్కిటెక్చర్‌ను అర్థం చేసుకోవడం
ప్రతి యొక్క ఆపరేటింగ్ పునాదిథర్మోఎలెక్ట్రిక్ కూలర్లుపరికరం 1834లో జీన్ చార్లెస్ అథనాస్ పెల్టియర్ కనుగొన్న ఒక దృగ్విషయంపై ఆధారపడి ఉంటుంది. రెండు అసమాన సెమీకండక్టర్ పదార్థాలతో ఏర్పడిన జంక్షన్ గుండా డైరెక్ట్ కరెంట్ వెళ్లినప్పుడు, ఒక జంక్షన్ వేడిని గ్రహిస్తుంది, మరొకటి దానిని విడుదల చేస్తుంది. ఈ రివర్సిబుల్ థర్మల్ ట్రాన్స్‌ఫర్ - పెల్టియర్ ఎఫెక్ట్ అని పిలుస్తారు - ఇన్‌పుట్ కరెంట్ యొక్క ధ్రువణతను తిప్పికొట్టడం ద్వారా ఒకే మాడ్యూల్ కూలర్ లేదా హీటర్‌గా పనిచేయడానికి అనుమతిస్తుంది.
కోల్డ్ జంక్షన్ మరియు హాట్ జంక్షన్ బిహేవియర్
ఒక సాధారణ పెల్టియర్ మాడ్యూల్ లోపల, డజన్ల కొద్దీ p-రకం మరియు n-రకం సెమీకండక్టర్ గుళికలు ఎలక్ట్రికల్‌గా సిరీస్‌లో మరియు థర్మల్‌గా సమాంతరంగా అమర్చబడి ఉంటాయి. గుళికలు విద్యుత్ ఇన్సులేషన్‌ను అందించేటప్పుడు వేడిని నిర్వహించే రెండు సిరామిక్ ఉపరితలాల మధ్య శాండ్‌విచ్ చేయబడతాయి. DC కరెంట్ n-టైప్ నుండి p-టైప్ మెటీరియల్‌కి ప్రవహించినప్పుడు, జంక్షన్ వేడిని గ్రహిస్తుంది, చల్లని వైపు ఏర్పడుతుంది. p-టైప్ నుండి n-రకం వరకు ప్రవహించే కరెంట్ వేడిని విడుదల చేస్తుంది, వేడి వైపు ఏర్పడుతుంది.
ఈ ఆర్కిటెక్చర్ మాడ్యూల్ అంతటా ఉష్ణోగ్రత వ్యత్యాసాన్ని ఉత్పత్తి చేస్తుంది, ఇది ప్రస్తుత పరిమాణాన్ని సర్దుబాటు చేయడం ద్వారా ఖచ్చితంగా మాడ్యులేట్ చేయబడుతుంది. కంప్రెషర్‌లు, రిఫ్రిజెరాంట్లు మరియు కదిలే భాగాలు లేకపోవడం ఈ సాంకేతికతను సాంప్రదాయ ఆవిరి-కంప్రెషన్ సిస్టమ్‌ల నుండి వేరు చేస్తుంది, విశ్వసనీయత, నాయిస్ ప్రొఫైల్ మరియు ఫారమ్-ఫాక్టర్ ఫ్లెక్సిబిలిటీలో ప్రయోజనాలను అందిస్తుంది.
మెటీరియల్స్ మరియు నిర్మాణం
బిస్మత్ టెల్యురైడ్ (Bi₂Te₃) గది-ఉష్ణోగ్రత ఆపరేషన్ కోసం అత్యంత సమర్థవంతమైన థర్మోఎలెక్ట్రిక్ పదార్థంగా మిగిలిపోయింది. సెమీకండక్టర్ గుళికలు సాధారణంగా అల్యూమినా (Al₂O₃) లేదా అల్యూమినియం నైట్రైడ్ (AlN)తో తయారు చేయబడిన సిరామిక్ ప్లేట్ల మధ్య కరిగించబడతాయి. మెటల్ ఇంటర్‌కనెక్ట్‌లు వ్యక్తిగత గుళికలను నిరంతర సర్క్యూట్‌లో కలుపుతాయి మరియు శీతలీకరణ సామర్థ్య అవసరాలపై ఆధారపడి పూర్తయిన అసెంబ్లీ తరచుగా కొన్ని చదరపు మిల్లీమీటర్ల నుండి కొన్ని చదరపు సెంటీమీటర్ల కంటే పెద్దది కాదు.
ముఖ్య లక్షణాలు మరియు మాడ్యూల్ ఎంపిక ప్రమాణాలు
తగిన మాడ్యూల్‌ను ఎంచుకోవడానికి థర్మల్ లోడ్, లక్ష్య ఉష్ణోగ్రత భేదం, అందుబాటులో ఉన్న స్థలం మరియు పవర్ బడ్జెట్‌ను జాగ్రత్తగా మూల్యాంకనం చేయడం అవసరం. డేటాషీట్ పారామితులు మాత్రమే సరైన పనితీరుకు హామీ ఇవ్వవు - ఇంజనీర్లు వాస్తవ-ప్రపంచ పరిస్థితులకు వ్యతిరేకంగా ఆపరేటింగ్ పాయింట్‌ను రూపొందించాలి.
క్లిష్టమైన డేటాషీట్ పారామితులు
ఏదైనా ఎంపిక నిర్ణయానికి నాలుగు పారామితులు వెన్నెముకగా ఉంటాయి. గరిష్ట శీతలీకరణ సామర్థ్యం (Q_max) సున్నా ఉష్ణోగ్రత అవకలన వద్ద వేడి పంపింగ్ సామర్థ్యాన్ని సూచిస్తుంది. గరిష్ట ఉష్ణోగ్రత అవకలన (ΔT_max) సున్నా వేడి లోడ్ కింద వేడి మరియు చల్లని వైపుల మధ్య అతిపెద్ద సాధించగల ఉష్ణోగ్రత పరిధిని సూచిస్తుంది. గరిష్ట కరెంట్ (I_max) మరియు గరిష్ట వోల్టేజ్ (V_max) ఎలక్ట్రికల్ ఆపరేటింగ్ ఎన్వలప్‌ను నిర్వచిస్తుంది.
ముఖ్యంగా, Q_max, ΔT_max మరియు I_max ఏకకాలంలో సాధించబడవు. ఏదైనా గరిష్టంగా మాడ్యూల్‌ని ఆపరేట్ చేయడం వలన మిగిలిన రెండు పారామీటర్‌లు తిరస్కరణకు గురవుతాయి. కాబట్టి ఎంపిక తప్పనిసరిగా వాస్తవ లక్ష్య ఆపరేటింగ్ పాయింట్ వద్ద ప్రవర్తనను వివరించే సాధారణ పనితీరు వక్రతలపై ఆధారపడి ఉండాలి.
అప్లికేషన్ ఆధారిత ఎంపిక మార్గదర్శకత్వం
| అప్లికేషన్ పరిస్థితి | సిఫార్సు చేయబడిన దిశ |
|---|---|
| చిన్న పాదముద్ర, తక్కువ వేడి లోడ్ | ఎయిర్-కూల్డ్ TEC అసెంబ్లీ |
| స్థల నిర్బంధిత ఆవరణ | లిక్విడ్-కూల్డ్ TEC కాన్ఫిగరేషన్ |

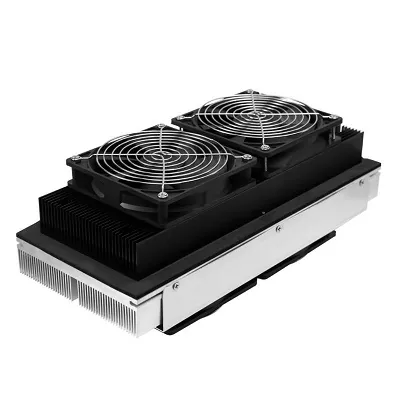

| నిరంతర ద్రవ ఉష్ణోగ్రత నియంత్రణ | లిక్విడ్-టు-లిక్విడ్ TEC ప్లాట్‌ఫారమ్ |
| అధిక ఉష్ణ లోడ్ సాంద్రత | తిరిగి లెక్కించబడిన ఆపరేటింగ్ పాయింట్‌తో మెరుగైన హాట్-సైడ్ డిస్సిపేషన్ |
| ఉప-0.1°C ఖచ్చితత్వం అవసరం | సెన్సార్ ఫీడ్‌బ్యాక్ మరియు PID కంట్రోలర్‌తో TEC |
| ద్వి దిశాత్మక తాపన మరియు శీతలీకరణ | H-బ్రిడ్జ్ నడిచే రెండు-మార్గం ఉష్ణోగ్రత నియంత్రణ |
ప్రాక్టికల్ డిజైన్‌లలో శీతలీకరణ సామర్థ్యాన్ని పెంచడం
సింగిల్-స్టేజ్ థర్మోఎలెక్ట్రిక్ మాడ్యూల్స్ కోసం పనితీరు కోఎఫీషియంట్ (COP) సాధారణంగా 0.3 మరియు 0.7 మధ్య పడిపోతుంది, అయితే బాగా-ఆప్టిమైజ్ చేయబడిన సిస్టమ్‌లు ఉష్ణోగ్రత భేదం తక్కువగా ఉన్నప్పుడు ఈ పరిధిని అధిగమించవచ్చు. పేలవంగా రూపొందించబడిన అమలులు తరచుగా 0.2 కంటే తక్కువగా పడిపోతాయి. ఈ ఫలితాల మధ్య అంతరం మూడు డిజైన్ లివర్‌లపై ఆధారపడి ఉంటుంది.
సైజింగ్ స్ట్రాటజీ: ఉద్దేశపూర్వకంగా ఓవర్‌సైజింగ్
బహుశా చాలా ప్రతికూలమైన ఇంకా ప్రభావవంతమైన అభ్యాసం గరిష్ట శీతలీకరణ సామర్థ్యంతో మాడ్యూల్‌ను ఎంచుకోవడం, అసలు హీట్ లోడ్‌కు నాలుగు నుండి ఆరు రెట్లు ఎక్కువ, ఆపై గరిష్ట కరెంట్‌లో 20-35% మాత్రమే ఆపరేట్ చేయడం. ఈ విధానం జూల్ హీటింగ్ నష్టాలను తగ్గిస్తుంది, ఇది కరెంట్ యొక్క స్క్వేర్‌తో పెరుగుతుంది, అదే సమయంలో అవసరమైన హీట్ పంపింగ్‌ను అందిస్తుంది. మాడ్యూల్ చల్లగా నడుస్తుంది, ఎక్కువసేపు ఉంటుంది మరియు అదే థర్మల్ పని కోసం తక్కువ శక్తిని వినియోగిస్తుంది.
హాట్-సైడ్ హీట్ రిజెక్షన్
పెల్టియర్ మాడ్యూల్ యొక్క హాట్ సైడ్ పంప్ చేయబడిన హీట్ లోడ్‌ను మాత్రమే కాకుండా ఎలక్ట్రికల్ ఇన్‌పుట్ పవర్‌ను కూడా తిరస్కరించాలి. మొత్తం ఉష్ణ తిరస్కరణ శీతలీకరణ లోడ్ మరియు వినియోగించే విద్యుత్ శక్తికి సమానం. హాట్-సైడ్ హీట్‌సింక్‌ను తక్కువ పరిమాణంలో ఉంచడం వల్ల చల్లని వైపు ఎలివేటెడ్ యాంబియంట్‌కు వ్యతిరేకంగా పని చేస్తుంది, పనితీరు క్షీణిస్తుంది మరియు క్షీణతను వేగవంతం చేస్తుంది. హీట్ లోడ్లు కొన్ని వాట్‌లకు మించి ఉన్నప్పుడు లిక్విడ్ కూలింగ్ లేదా అధిక సామర్థ్యం గల ఫోర్స్‌డ్-ఎయిర్ హీట్‌సింక్‌లు తరచుగా అవసరం.

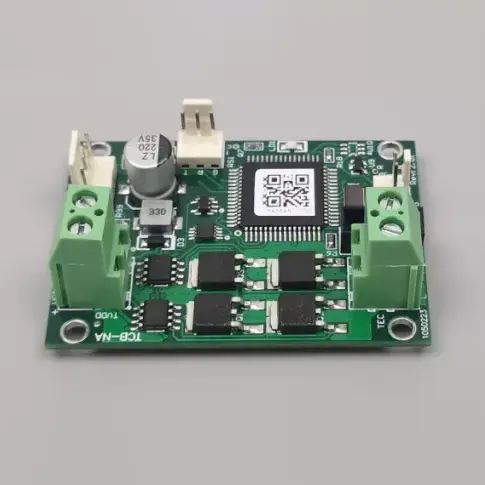

నియంత్రణ వ్యూహం
అధిక-రిజల్యూషన్ ఉష్ణోగ్రత సెన్సార్‌తో జత చేయబడిన ఖచ్చితమైన PID కంట్రోలర్ సెట్-పాయింట్ స్థిరత్వాన్ని ±0.1°C లోపల లేదా అంతకంటే మెరుగైనదిగా అనుమతిస్తుంది. కంట్రోలర్ మాడ్యూల్‌కు కరెంట్‌ను పూర్తిగా ఆన్ మరియు ఆఫ్ చేయకుండా మాడ్యులేట్ చేస్తుంది, థర్మల్ సైక్లింగ్ ఒత్తిడిని నివారించడం మరియు స్థిరమైన-స్టేట్ స్టెబిలిటీని మెరుగుపరుస్తుంది.
ఇండస్ట్రియల్ మరియు మెడికల్ అప్లికేషన్ ల్యాండ్‌స్కేప్
సాలిడ్-స్టేట్ ఆపరేషన్, మిల్లీసెకండ్ రెస్పాన్స్ మరియు సబ్-యాంబియంట్ కూలింగ్ కెపాబిలిటీ యొక్క విశిష్ట సమ్మేళనం అసాధారణమైన విభిన్న పరిశ్రమల సెట్‌లో దత్తత తీసుకోవడానికి దారితీసింది. ప్రతి అప్లికేషన్ అందించే ప్రయోజనాల యొక్క విభిన్న ఉపసమితిని ప్రభావితం చేస్తుందిథర్మోఎలెక్ట్రిక్ కూలర్లు.
ఫైబర్ ఆప్టిక్ కమ్యూనికేషన్ మరియు ఫోటోనిక్స్
ఆప్టికల్ ట్రాన్స్‌సీవర్‌లు, లేజర్ డయోడ్‌లు మరియు పంప్ లేజర్‌లకు నేరుగా జంక్షన్ ఉష్ణోగ్రతతో ముడిపడి ఉన్న తరంగదైర్ఘ్యం స్థిరత్వం అవసరం. డిగ్రీలో కొంత భాగాన్ని కూడా మార్చడం స్పెసిఫికేషన్ పరిమితులను మించి తరంగదైర్ఘ్యం డ్రిఫ్ట్‌కు కారణమవుతుంది. థర్మోఎలెక్ట్రిక్ మాడ్యూల్స్ లేజర్ ఉష్ణోగ్రతను ±0.1°C లోపల నిర్వహిస్తాయి, పరిసర హెచ్చుతగ్గులు అంతటా స్థిరమైన అవుట్‌పుట్‌ను నిర్ధారిస్తాయి.
మెడికల్ డయాగ్నోస్టిక్స్ మరియు లైఫ్ సైన్సెస్

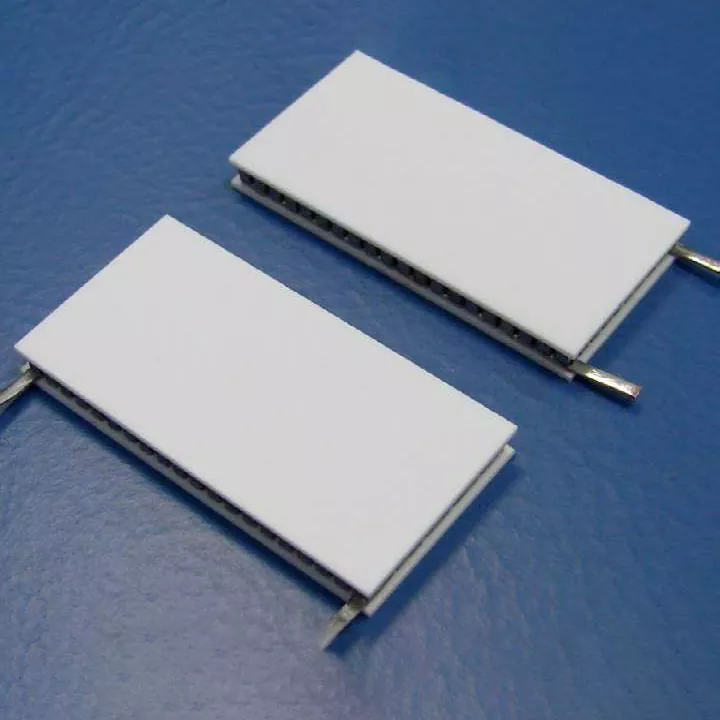

పాలిమరేస్ చైన్ రియాక్షన్ (PCR) సాధనాలు డీనాటరేషన్, ఎనియలింగ్ మరియు ఎక్స్‌టెన్షన్ ఉష్ణోగ్రతల మధ్య వేగవంతమైన, ఖచ్చితమైన థర్మల్ సైక్లింగ్‌పై ఆధారపడి ఉంటాయి. పెల్టియర్-నడిచే థర్మోసైక్లర్‌లు సెకనుకు 20°C కంటే ఎక్కువ వేడి రేట్లు మరియు సెకనుకు 5°C కంటే ఎక్కువ శీతలీకరణ రేట్లు సాధించి, వేగవంతమైన రోగనిర్ధారణ టర్న్‌అరౌండ్‌ను ప్రారంభిస్తాయి. 96-బావి ప్లేట్‌లో ఉష్ణోగ్రత ఏకరూపతను ±0.1°C లోపల నిర్వహించవచ్చు.
వైద్య లేజర్ వ్యవస్థలు - CO₂, YAG, డయోడ్ మరియు ఫైబర్ లేజర్‌లతో సహా - ఆప్టికల్ భాగాలను రక్షించడానికి మరియు బీమ్ నాణ్యతను నిర్వహించడానికి థర్మోఎలెక్ట్రిక్ స్థిరీకరణపై ఆధారపడతాయి. TECల సాలిడ్-స్టేట్ స్వభావం ఆప్టికల్ అలైన్‌మెంట్‌కు భంగం కలిగించే వైబ్రేషన్ లేకుండా కాంపాక్ట్ హ్యాండ్‌పీస్ మరియు కన్సోల్-మౌంటెడ్ లేజర్ హెడ్‌లలో ఏకీకరణను అనుమతిస్తుంది.
ఆటోమోటివ్ సెన్సింగ్ మరియు LiDAR
ఆటోమోటివ్ LiDAR సిస్టమ్‌లు లేజర్ డయోడ్‌లను ఉపయోగిస్తాయి, దీని ఉద్గార తరంగదైర్ఘ్యం ఉష్ణోగ్రతతో మారుతుంది. TECలు ఈ లేజర్ మూలాలను విపరీతమైన అండర్-హుడ్ ఉష్ణోగ్రత స్వింగ్‌లకు వ్యతిరేకంగా స్థిరీకరిస్తాయి, గుర్తింపు ఖచ్చితత్వం మరియు పరిధి పనితీరును సంరక్షిస్తాయి. అధిక కంపన ఆటోమోటివ్ పరిసరాలలో కదిలే భాగాలు లేకపోవడం చాలా విలువైనది.
పారిశ్రామిక పరికరాలు మరియు విశ్లేషణ పరికరాలు
విశ్లేషణాత్మక సాధనాలు, సెమీకండక్టర్ ఫాబ్రికేషన్ పరికరాలు మరియు పర్యావరణ విశ్లేషణలు శాంపిల్ కండిషనింగ్, డిటెక్టర్ కూలింగ్ మరియు రిఫరెన్స్ పాయింట్ స్టెబిలైజేషన్ కోసం థర్మోఎలెక్ట్రిక్ ఉష్ణోగ్రత నియంత్రణను ఉపయోగిస్తాయి. కోల్డ్ ప్లేట్లు మరియు లిక్విడ్-టు-లిక్విడ్ అసెంబ్లీలు ప్రక్రియ నియంత్రణ పరిసరాలలో పునరావృతమయ్యే కొలతలకు అవసరమైన ఉష్ణ స్థిరత్వాన్ని అందిస్తాయి.
ఇన్‌స్టాలేషన్, డ్రైవ్ మరియు ఎన్విరాన్‌మెంటల్ ప్రొటెక్షన్
రేట్ చేయబడిన పనితీరును సాధించడానికి మరియు మాడ్యూల్ దీర్ఘాయువును నిర్ధారించడానికి సరైన ఇన్‌స్టాలేషన్ మరియు ఎలక్ట్రికల్ డ్రైవ్ అవసరం. అనేక అకాల వైఫల్యాలు సహజమైన ఉత్పత్తి పరిమితుల కంటే నివారించదగిన అసెంబ్లీ మరియు ఆపరేటింగ్ లోపాల నుండి ఉత్పన్నమవుతాయి.
మౌంటు మరియు థర్మల్ ఇంటర్ఫేస్
మాడ్యూల్, హీట్‌సింక్ మరియు కోల్డ్ ప్లేట్ మధ్య ఉపరితల ఫ్లాట్‌నెస్ ±0.02 మిమీ కంటే మెరుగ్గా ఉండాలి. అధిక-నాణ్యత థర్మల్ గ్రీజు యొక్క పలుచని, ఏకరీతి పొర - సుమారు 0.02 మిమీ నుండి 0.1 మిమీ మందం - కాంటాక్ట్ థర్మల్ రెసిస్టెన్స్‌ను తగ్గించడానికి వేడి మరియు చల్లని ముఖాలు రెండింటికీ తప్పనిసరిగా వర్తించాలి.
స్క్రూలను దశల్లో వికర్ణంగా బిగించాలి. సిఫార్సు చేయబడిన కుదింపు 150 నుండి 300 kPa (సుమారు 10 నుండి 21 kg/cm²) వరకు ఉంటుంది. అధిక లేదా అసమాన పీడనం పెళుసుగా ఉండే సిరామిక్ సబ్‌స్ట్రేట్‌ను పగులగొట్టవచ్చు మరియు అంతర్గత సెమీకండక్టర్ గుళికలను దెబ్బతీస్తుంది.
విద్యుత్ సరఫరా అవసరాలు
10% కంటే తక్కువ అలలతో కూడిన DC నియంత్రిత విద్యుత్ సరఫరా తప్పనిసరి. స్థిరమైన-కరెంట్ డ్రైవ్ లేదా PWM వోల్టేజ్ నియంత్రణ నేరుగా పూర్తి-వోల్టేజ్ హార్డ్ స్టార్టింగ్‌కు ప్రాధాన్యత ఇవ్వబడుతుంది, ఇది మాడ్యూల్‌పై ఒత్తిడిని కలిగిస్తుంది మరియు కార్యాచరణ జీవితాన్ని తగ్గిస్తుంది. హీటింగ్ మరియు కూలింగ్ మోడ్‌ల మధ్య మారుతున్నప్పుడు, మాడ్యూల్ గది ఉష్ణోగ్రతకు తిరిగి వచ్చిన తర్వాత మాత్రమే రివర్స్ పోలారిటీని తప్పనిసరిగా వర్తింపజేయాలి - సాధారణంగా 10 నుండి 15 నిమిషాల కూల్‌డౌన్ వ్యవధి తర్వాత.
సంక్షేపణం మరియు పర్యావరణ పరిరక్షణ
పరిసర మంచు బిందువు క్రింద ఆపరేషన్ చల్లని వైపు సంక్షేపణకు కారణమవుతుంది. తేమ ప్రవేశం థర్మల్ పనితీరును క్షీణింపజేస్తుంది మరియు కాలక్రమేణా అంతర్గత కనెక్షన్‌లను నాశనం చేస్తుంది. రక్షణ చర్యలలో థర్మల్ ఇన్సులేషన్ ర్యాపింగ్, పాటింగ్ కాంపౌండ్ సీలింగ్, హైడ్రోఫోబిక్ కోటింగ్‌లు మరియు డిజైన్ చేయబడిన డ్రైనేజ్ ఛానెల్‌లు ఉన్నాయి. మాడ్యూల్ పూర్తిగా ఎన్‌క్యాప్సులేట్ చేయబడితే తప్ప తినివేయు వాయువు పరిసరాలలో ఉపయోగించడం మానుకోవాలి.
నిర్వహణ, జీవితకాలం మరియు వైఫల్యం నివారణ
థర్మోఎలెక్ట్రిక్ కూలర్లు అనుకూలమైన పరిస్థితులలో 100,000 నుండి 200,000 గంటల పరిధిలో తరచుగా ఉదహరించబడిన వైఫల్యాల మధ్య సగటు సమయంతో అంతర్గతంగా నమ్మదగిన పరికరాలు. అయినప్పటికీ, వాస్తవ జీవితకాలం థర్మల్ సైక్లింగ్ వ్యాప్తి, ప్రస్తుత డ్రైవ్ ప్రొఫైల్ మరియు పర్యావరణ కారకాలపై ఎక్కువగా ఆధారపడి ఉంటుంది.
సాధారణ తనిఖీ పద్ధతులు
- ప్రతి ఆరునెలలకోసారి థర్మల్ గ్రీజు పరిస్థితిని తనిఖీ చేయండి; ఎండబెట్టడం లేదా పగుళ్లు గమనించినట్లయితే మళ్లీ వర్తించండి.
- గాలి ప్రవాహాన్ని మరియు వేడి తిరస్కరణ సామర్థ్యాన్ని నిర్వహించడానికి సంపీడన గాలితో హాట్-సైడ్ హీట్‌సింక్ రెక్కలను శుభ్రం చేయండి.
- ఆపరేషన్ సమయంలో ఉష్ణోగ్రత స్థిరత్వాన్ని ధృవీకరించండి - పెరుగుతున్న హెచ్చుతగ్గులు దిగజారుతున్న ఉష్ణ ఇంటర్ఫేస్ లేదా మాడ్యూల్ అలసటను సూచిస్తాయి.
- ఆపరేటింగ్ పాయింట్ వద్ద ప్రస్తుత డ్రాను పర్యవేక్షించండి; అదే థర్మల్ లోడ్ కోసం పెరుగుతున్న కరెంట్ అంతర్గత నిరోధకతను పెంచుతుందని సూచిస్తుంది.
సాధారణ వైఫల్య మోడ్‌లు
వేడి మరియు శీతల స్థితుల మధ్య పదేపదే సైకిల్ తొక్కడం వల్ల వచ్చే ఉష్ణ ఒత్తిడి ప్రబలమైన అధోకరణ విధానంగా మిగిలిపోయింది. ఉష్ణోగ్రత స్వింగ్ పెద్దగా ఉంటే సోల్డర్ జాయింట్ ఫెటీగ్ మరియు సెమీకండక్టర్ గుళికల పగుళ్లు వందల వేల చక్రాల తర్వాత అభివృద్ధి చెందుతాయి. మాడ్యూల్‌ను తక్కువ కరెంట్ భిన్నాలలో నిర్వహించడం మరియు స్థిరమైన థర్మల్ ఇంటర్‌ఫేస్‌లను నిర్వహించడం సేవా జీవితాన్ని గణనీయంగా పొడిగిస్తుంది.
తేమ-సంబంధిత వైఫల్యాలు - తుప్పు మరియు విద్యుత్ కొరతతో సహా - సరైన సీలింగ్ మరియు సంక్షేపణ నిర్వహణ ద్వారా నివారించవచ్చు. చల్లని వైపు మంచు బిందువు కంటే తక్కువగా పనిచేసే అప్లికేషన్‌లలో, బలమైన తేమ రక్షణ ఐచ్ఛికం కాదు కానీ నమ్మకమైన దీర్ఘకాలిక ఆపరేషన్‌కు అవసరం.
తరచుగా అడిగే ప్రశ్నలు
థర్మోఎలెక్ట్రిక్ కూలర్ ఏకకాలంలో చల్లబరుస్తుంది మరియు వేడి చేయగలదా?
అవును. ఇన్‌పుట్ DC పవర్ యొక్క ధ్రువణతను మార్చడానికి H-బ్రిడ్జ్ సర్క్యూట్‌ను నియంత్రించడం ద్వారా, కోల్డ్ మరియు హాట్ సైడ్ ఫంక్షన్‌లను మిల్లీసెకన్లలో మార్చవచ్చు. ఇది అదనపు హీటింగ్ ఎలిమెంట్ లేకుండా ద్వి దిశాత్మక ఖచ్చితమైన ఉష్ణోగ్రత నియంత్రణను అనుమతిస్తుంది. ఒకే మాడ్యూల్ ఆపరేషన్ సమయంలో ఒక భాగాన్ని చల్లబరుస్తుంది మరియు స్టార్టప్ లేదా నిష్క్రియ సమయాల్లో దానిని వేడి చేస్తుంది.
థర్మోఎలెక్ట్రిక్ కూలర్‌ను ఇన్‌స్టాల్ చేసేటప్పుడు కీలక ప్రక్రియ వివరాలు ఏమిటి?
మూడు అంశాలు కీలకం. ముందుగా, హీట్‌సింక్ మరియు కోల్డ్ ప్లేట్ మధ్య కాంటాక్ట్ ఉపరితల ఫ్లాట్‌నెస్ ±0.02 మిమీ కంటే మెరుగ్గా ఉండాలి. రెండవది, అధిక ఉష్ణ వాహకత కలిగిన సిలికాన్ గ్రీజు యొక్క సన్నని, ఏకరీతి పొరను రెండు వైపులా వర్తింపజేయాలి. మూడవది, స్క్రూలు తప్పనిసరిగా 150 మరియు 300 kPa మధ్య సిఫార్సు చేయబడిన ఒత్తిడితో వికర్ణంగా మరియు సమానంగా బిగించబడాలి. అసమాన శక్తి అంతర్గత సెమీకండక్టర్ గుళికలను చూర్ణం చేస్తుంది మరియు మాడ్యూల్‌ను నాశనం చేస్తుంది.
థర్మోఎలెక్ట్రిక్ కూలర్లు అంతర్జాతీయ పర్యావరణ ప్రమాణాలకు అనుగుణంగా ఉన్నాయా?
అవును. థర్మోఎలెక్ట్రిక్ కూలర్లు తమ జీవితచక్రం అంతటా క్లోరోఫ్లోరో కార్బన్‌లు (CFCలు), హైడ్రోక్లోరోఫ్లోరో కార్బన్‌లు (HCFCలు) లేదా ఇతర రసాయన రిఫ్రిజెరాంట్‌లను ఉపయోగించవు. వారు సహజంగా యూరోపియన్ RoHS మరియు రీచ్ ఆదేశాలతో పాటు ఉత్తర అమెరికా పర్యావరణ అవసరాలతో సహా అత్యంత కఠినమైన పర్యావరణ నిబంధనలకు అనుగుణంగా ఉంటారు.
ఆపరేషన్ సమయంలో ప్రస్తుత దిశను మార్చినట్లయితే ఏమి జరుగుతుంది?
చల్లని మరియు వేడి వైపులా మారతాయి - మాడ్యూల్ గతంలో చల్లగా ఉన్న ముఖంపై వేడి చేయడం ప్రారంభిస్తుంది. ద్వి దిశాత్మక ఉష్ణోగ్రత నియంత్రణ కోసం ఇది సాధారణ మరియు ఉపయోగకరమైన లక్షణం. అయితే, రివర్స్ పోలారిటీని మాడ్యూల్ సమీప గది ఉష్ణోగ్రతకు తిరిగి వచ్చిన తర్వాత మాత్రమే వర్తించాలి. లోడ్ కింద తక్షణ రివర్సల్ ఉష్ణ ఒత్తిడికి కారణమవుతుంది, ఇది టంకము కీళ్ళు మరియు సెమీకండక్టర్ గుళికలను దెబ్బతీస్తుంది.
థర్మోఎలెక్ట్రిక్ కూలర్లు వాక్యూమ్‌లో పనిచేయగలవా?
అవును. థర్మోఎలెక్ట్రిక్ కూలర్లు వాక్యూమ్ పరిసరాలతో అనుకూలంగా ఉంటాయి, ఎందుకంటే వాటి నిర్మాణంలో వాయువును బయటకు పంపే సేంద్రీయ పదార్థాలను ఉపయోగించరు. ఒక పరిమితి సీసం ఇన్సులేషన్ - PVC-ఇన్సులేటెడ్ వైర్లను నివారించాలి. వాక్యూమ్ అప్లికేషన్‌ల కోసం టెఫ్లాన్-ఇన్సులేటెడ్ లేదా అన్‌ఇన్సులేటెడ్ వైర్ లీడ్స్‌కు ప్రాధాన్యత ఇవ్వబడుతుంది.
థర్మోఎలెక్ట్రిక్ కూలర్ ఉష్ణోగ్రతలో ఎంత తక్కువగా ఉంటుంది?
ఒక-దశ మాడ్యూల్ సాధారణంగా వేడి మరియు చల్లని వైపుల మధ్య 60 నుండి 70°C ఉష్ణోగ్రత వ్యత్యాసాన్ని సాధించగలదు. వాక్యూమ్ వాతావరణంలో బహుళ-దశల క్యాస్కేడ్ మాడ్యూల్‌లను ఉపయోగించి, ఉష్ణోగ్రతలు -100°C కంటే తక్కువగా ఉంటాయి. అయినప్పటికీ, ప్రతి అదనపు దశ మొత్తం COPని తగ్గిస్తుంది, కాబట్టి బహుళ-దశల డిజైన్‌లు ఉష్ణోగ్రత లక్ష్యం సమర్థత పెనాల్టీని సమర్థించే అప్లికేషన్‌ల కోసం ప్రత్యేకించబడ్డాయి.
ప్రతి థర్మల్ ఛాలెంజ్‌కు సాలిడ్-స్టేట్ సొల్యూషన్ ఇంజినీరింగ్ కోసం వేచి ఉంది. లేజర్ డయోడ్ యొక్క సబ్-యాంబియంట్ కూలింగ్, మాలిక్యులర్ డయాగ్నస్టిక్స్ కోసం ఖచ్చితమైన టెంపరేచర్ సైక్లింగ్ లేదా ఆటోమోటివ్ సెన్సార్ ప్యాకేజీలో బలమైన థర్మల్ స్టెబిలైజేషన్ అవసరం అయితే, సరైన మాడ్యూల్ కాన్ఫిగరేషన్ మరియు డ్రైవ్ వ్యూహం తగిన మరియు అసాధారణమైన పనితీరు మధ్య వ్యత్యాసాన్ని కలిగిస్తాయి.
