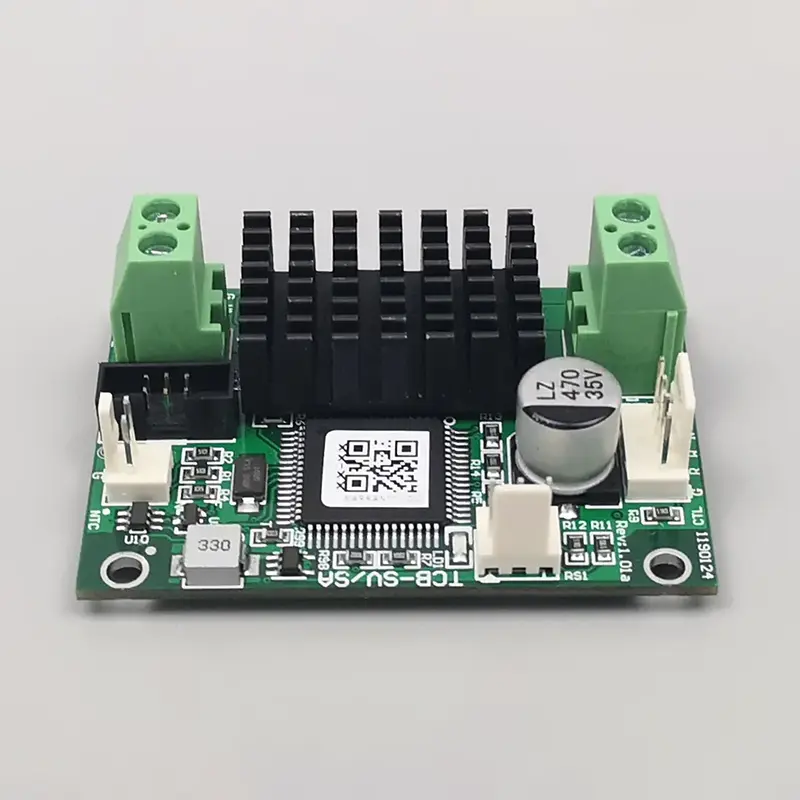

X-మెరిటన్ ఫ్యాక్టరీ నుండి మైక్రో TECల కోసం TCB-SV టెంపరేచర్ కంట్రోలర్ స్వతంత్ర నియంత్రణ చిప్ మరియు డైనమిక్ PID సర్దుబాటు అల్గారిథమ్‌ని స్వీకరిస్తుంది, ఉష్ణోగ్రత సెట్టింగ్ మరియు స్థిరమైన స్థితి నియంత్రణ రెండింటికీ ±0.01°C ఖచ్చితత్వానికి మద్దతు ఇస్తుంది. సాంప్రదాయ PWM స్విచింగ్ నియంత్రణకు భిన్నంగా, ఇది ఆపరేటింగ్ నాయిస్ మరియు ఉష్ణోగ్రత హెచ్చుతగ్గులను తొలగించడానికి పూర్తి నిరంతర కరెంట్ అవుట్‌పుట్‌ను ఉపయోగిస్తుంది, అధిక-ఖచ్చితమైన నిరంతర పని దృశ్యాల కోసం స్థిరమైన క్లోజ్డ్-లూప్ ఉష్ణోగ్రత నియంత్రణను అందిస్తుంది. బోర్డ్ బైడైరెక్షనల్ హీటింగ్/కూలింగ్ కంట్రోల్, డ్యూయల్ కమ్యూనికేషన్ ఇంటర్‌ఫేస్‌లు మరియు సేఫ్టీ సిగ్నల్ అవుట్‌పుట్‌ను ఏకీకృతం చేస్తుంది, 90% పైగా పని సామర్థ్యం మరియు కాంపాక్ట్ కొలతలు, మైక్రో TEC థర్మల్ కంట్రోల్ సిస్టమ్‌ల ఎంబెడెడ్ ఇంటిగ్రేషన్‌కు అనుకూలంగా ఉంటుంది.
|
మోడల్ |
TCB-SV |
|
బోర్డు సరఫరా వోల్టేజ్ (DC) |
7 - 24 వి |
|
బోర్డు సరఫరా కరెంట్ |
TECపై ఆధారపడి ఉంటుంది |
|
అవుట్పుట్ సామర్థ్యం |
> 90% |
|
TEC వోల్టేజ్ |
4.5 V (డిఫాల్ట్) |
|
TEC కరెంట్ |
2.5 ఎ (గరిష్టంగా) |
|
ఉష్ణోగ్రత సెన్సార్ |
10K NTC (డిఫాల్ట్ B విలువ: 3950) |
|
ఉష్ణోగ్రత నియంత్రణ ఖచ్చితత్వం |
±0.01°C |
|
ఉష్ణోగ్రత ఖచ్చితత్వాన్ని సెట్ చేయండి |
±0.01°C |
|
ఉష్ణోగ్రత నియంత్రణ పరిధి |
-30°C నుండి 147°C |
|
నియంత్రణ ఉష్ణోగ్రత పరిధి¹ |
-20°C నుండి 100°C |
|
డిఫాల్ట్ ఫ్యాక్టరీ సెట్ ఉష్ణోగ్రత |
25°C, లేదా వినియోగదారు పేర్కొన్నది |
|
కొలతలు |
60 మిమీ x 42 మిమీ |
|
ఎత్తు |
23 mm మొత్తం (18.5 mm బోర్డు + 1.5mm భాగాలు, పిన్స్≤3 mm) |
|
గమనిక |
ఇతర స్పెసిఫికేషన్ల కోసం, దయచేసి తయారీదారుని సంప్రదించండి. |
మైక్రో TECల కోసం TCB-SV టెంపరేచర్ కంట్రోలర్ పరిశ్రమ-ప్రామాణిక హార్డ్‌వేర్ నిర్మాణం మరియు ఆచరణాత్మక ఫంక్షనల్ డిజైన్‌ను స్వీకరిస్తుంది, మైక్రో TEC ఖచ్చితత్వ నియంత్రణ కోసం ప్రధాన సాంకేతిక ప్రయోజనాలతో:
అంకితమైన కంట్రోల్ చిప్ మరియు ఆప్టిమైజ్ చేయబడిన PID అల్గారిథమ్‌తో అమర్చబడి, ఇది ±0.01°C స్థిరమైన-స్థితి ఉష్ణోగ్రత ఖచ్చితత్వానికి మద్దతు ఇస్తుంది, లేజర్ మరియు డిటెక్షన్ పరికరాల యొక్క ఖచ్చితమైన అమరిక అవసరాలను తీరుస్తుంది.
నాన్-పిడబ్ల్యుఎమ్ నిరంతర కరెంట్ అవుట్పుట్ అధిక-ఫ్రీక్వెన్సీ స్విచింగ్ శబ్దాన్ని నివారిస్తుంది, మైక్రో థర్మల్ హెచ్చుతగ్గులను తొలగిస్తుంది మరియు ఖచ్చితమైన భాగాల యొక్క దీర్ఘకాలిక స్థిరమైన ఉష్ణోగ్రత స్థితిని నిర్ధారిస్తుంది.
ASCII సీరియల్ కమాండ్‌లు మరియు MODBUS-RTU ప్రోటోకాల్‌కు మద్దతు ఇస్తుంది, ప్రధాన స్రవంతి పారిశ్రామిక నియంత్రణ హోస్ట్ మరియు ఎగువ కంప్యూటర్ సాఫ్ట్‌వేర్‌తో అనుకూలమైనది, నిజ-సమయ డేటా పర్యవేక్షణ మరియు ద్వితీయ అభివృద్ధికి మద్దతు ఇస్తుంది.
ప్రామాణిక 10K NTC (3950) సెన్సార్‌లతో సరిపోలుతుంది, తాపన మరియు శీతలీకరణ యొక్క స్వయంచాలక స్విచ్చింగ్‌కు మద్దతు ఇస్తుంది మరియు విస్తృత ఉష్ణోగ్రత పరిధి క్లోజ్డ్-లూప్ నియంత్రణను కవర్ చేస్తుంది.
రిజర్వు చేయబడిన పరికరాలు అలారం అవుట్పుట్, ఆపరేటింగ్ స్టేటస్ సిగ్నల్ మరియు TEC అంకితమైన షట్‌డౌన్ ఇంటర్‌ఫేస్, ఆటోమేటెడ్ సిస్టమ్ సేఫ్టీ లింకేజ్ నియంత్రణను సులభతరం చేస్తుంది.
ఆప్టికల్ మరియు లేజర్ పరిశ్రమలలో దీర్ఘకాలిక ఫీల్డ్ అప్లికేషన్ ద్వారా ధృవీకరించబడింది, మాడ్యూల్ బలమైన వ్యతిరేక జోక్య సామర్థ్యాన్ని మరియు స్థిరమైన నిరంతర ఆపరేటింగ్ పనితీరును కలిగి ఉంది.
|
పోలిక అంశం |
TCB-SV మైక్రో TEC కంట్రోలర్ |
సాంప్రదాయ TEC కంట్రోలర్ |
|
ఉష్ణోగ్రత నియంత్రణ ఖచ్చితత్వం |
±0.01°C (అల్ట్రా-హై ప్రెసిషన్) |
±0.05°C ~ ±0.1°C (సాధారణ పారిశ్రామిక ఖచ్చితత్వం) |
|
అవుట్పుట్ మోడ్ |
నిరంతర మృదువైన కరెంట్ అవుట్పుట్, స్విచ్చింగ్ నాయిస్ లేదు, థర్మల్ హెచ్చుతగ్గులు లేవు |
సాంప్రదాయ PWM స్విచ్ అవుట్పుట్, అధిక-ఫ్రీక్వెన్సీ నాయిస్ మరియు చిన్న ఉష్ణోగ్రత డ్రిఫ్ట్‌కు అవకాశం ఉంది |
|
కమ్యూనికేషన్ ప్రోటోకాల్ |
ద్వంద్వ ప్రోటోకాల్‌లు: ASCII + MODBUS-RTU, సిస్టమ్ ఇంటిగ్రేషన్ మరియు సెకండరీ డెవలప్‌మెంట్ కోసం సులభం |
పరిమిత అనుకూలత, పేలవమైన విస్తరణతో ఒకే ప్రోటోకాల్ |
|
భద్రతా కాన్ఫిగరేషన్ |
ఇంటిగ్రేటెడ్ అలారం అవుట్పుట్, స్టేటస్ ఫీడ్‌బ్యాక్ మరియు TEC ఎమర్జెన్సీ షట్‌డౌన్ ఫంక్షన్ |
సింగిల్ కంట్రోల్ ఫంక్షన్, ఇంటెలిజెంట్ సేఫ్టీ ప్రొటెక్షన్ డిజైన్ లేకపోవడం |
|
అవుట్పుట్ సామర్థ్యం |
＞90%, శక్తి-పొదుపు మరియు దీర్ఘకాలిక ఆపరేషన్ కోసం సమర్థవంతమైన |
సాధారణంగా 85% కంటే తక్కువ, ఎక్కువ దీర్ఘకాలిక విద్యుత్ వినియోగం |
|
వర్తించే దృశ్యాలు |
ఆప్టికల్ కమ్యూనికేషన్, మెడికల్ డయాగ్నసిస్, హై-ప్రెసిషన్ సెన్సార్లు, లేబొరేటరీ పరికరాలు |
తక్కువ ఖచ్చితత్వ అవసరాలతో సాధారణ పారిశ్రామిక ఉష్ణోగ్రత నియంత్రణ దృశ్యాలు |
ఖచ్చితమైన ఉష్ణోగ్రత నియంత్రణ మరియు వ్యతిరేక జోక్య సామర్థ్యంపై ఆధారపడి, దీర్ఘకాలిక ఉష్ణోగ్రత స్థిరత్వం అవసరమయ్యే వృత్తిపరమైన దృశ్యాలలో మైక్రో TECల కోసం TCB-SV ఉష్ణోగ్రత కంట్రోలర్ వర్తించబడుతుంది:
లేజర్ డయోడ్‌ల పని ఉష్ణోగ్రతను స్థిరీకరించండి, ఉష్ణోగ్రత మార్పుల వల్ల ఏర్పడే తరంగదైర్ఘ్యం డ్రిఫ్ట్‌ను తొలగించండి మరియు హై-స్పీడ్ ఫైబర్ ఆప్టిక్ నెట్‌వర్క్‌ల యొక్క దీర్ఘకాలిక స్థిరమైన డేటా ప్రసారాన్ని నిర్ధారించండి.
ఖచ్చితమైన కారకాలు, పరమాణు గుర్తింపు మరియు జీవరసాయన విశ్లేషణ పరికరాల కోసం స్థిరమైన-ఉష్ణోగ్రత పని వాతావరణాన్ని అందించండి, చిన్న ఉష్ణోగ్రత మార్పుల వలన గుర్తించే ఫలిత విచలనాన్ని నివారించండి.
ఇన్‌ఫ్రారెడ్ సెన్సార్లు, కెమికల్ డిటెక్షన్ సెన్సార్లు మరియు LiDAR సెన్సార్‌ల ఆపరేటింగ్ ఉష్ణోగ్రతను స్థిరీకరించండి, సిగ్నల్-టు-నాయిస్ నిష్పత్తిని ఆప్టిమైజ్ చేయండి మరియు స్థిరమైన గుర్తింపు ఖచ్చితత్వాన్ని నిర్వహించండి.
శాస్త్రీయ పరిశోధనలో థర్మల్ కాలిబ్రేషన్ మరియు మైక్రో ప్రెసిషన్ టెంపరేచర్ కంట్రోల్ దృష్టాంతాలలో వర్తింపజేయబడింది, ఇది హై-ప్రెసిషన్ ప్రయోగాత్మక డేటా రిపీటబిలిటీకి మద్దతు ఇస్తుంది.

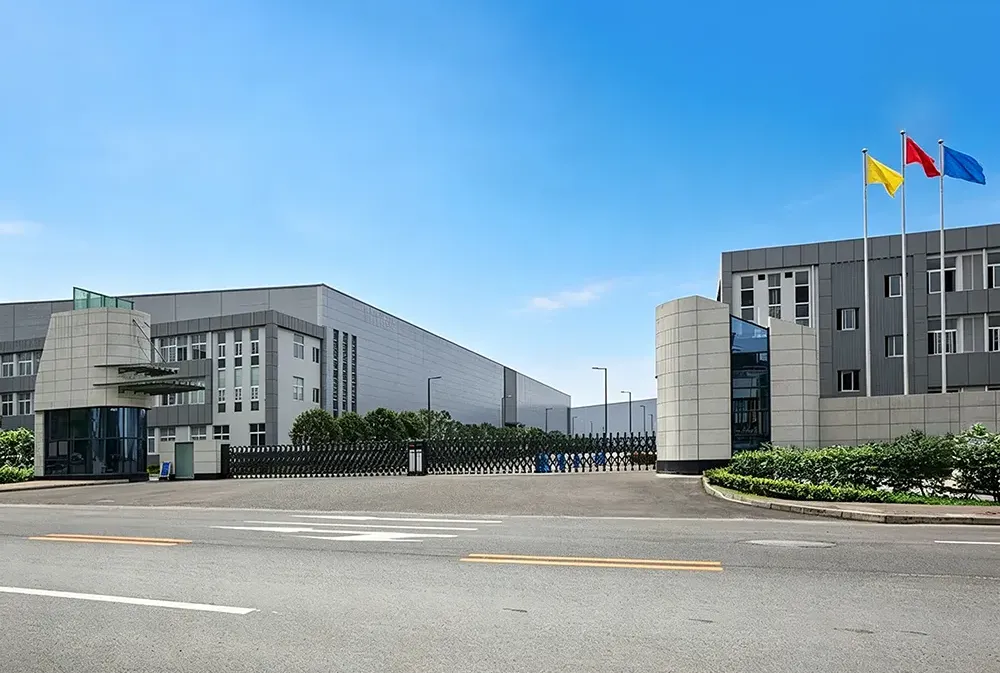

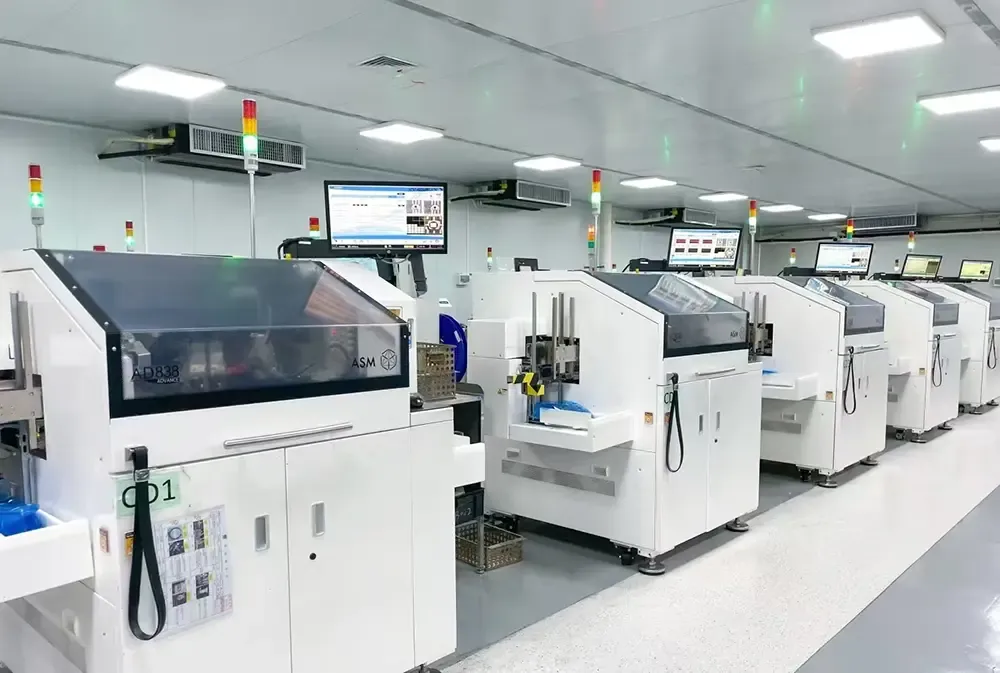

X-మెరిటన్ స్వతంత్ర ఉత్పత్తి వర్క్‌షాప్‌లు మరియు పూర్తి పరీక్షా సామగ్రిని కలిగి ఉంది. అన్ని TCB-SV బోర్డులు స్థిరమైన బ్యాచ్ స్థిరత్వాన్ని నిర్ధారించడానికి ఉత్పత్తి చేయబడతాయి, క్రమాంకనం చేయబడతాయి మరియు పరీక్షించబడతాయి.
పారామీటర్ సర్దుబాటు మరియు ప్రామాణికం కాని కాన్ఫిగరేషన్‌కు మద్దతు ఇస్తుంది. పరికరాల డీబగ్గింగ్ మరియు ప్రాజెక్ట్ పునరుక్తిని పూర్తి చేయడంలో కస్టమర్‌లకు సహాయం చేయడానికి సాంకేతిక బృందం ఇంటిగ్రేషన్ మార్గదర్శకత్వాన్ని అందిస్తుంది.
ఉత్పత్తులు యూరప్, ఉత్తర అమెరికా, ఆగ్నేయాసియా మరియు ఇతర ప్రాంతాలకు ఎగుమతి చేయబడతాయి. స్థిరమైన లాజిస్టిక్స్ ఛానెల్‌లతో, ఇది దీర్ఘకాలిక బ్యాచ్ సరఫరా మరియు విదేశీ ప్రాజెక్ట్ డెలివరీకి మద్దతు ఇస్తుంది.
దీర్ఘకాలిక వాస్తవిక ఆపరేషన్ ద్వారా ధృవీకరించబడిన స్థిరమైన పనితీరుతో, అత్యాధునిక పారిశ్రామిక పరికరాలు మరియు ప్రయోగశాల ప్రాజెక్ట్‌లలో ఉత్పత్తి వర్తించబడింది.
A: ఇది మైక్రో థర్మోఎలెక్ట్రిక్ కూలర్‌ల కోసం ప్రత్యేకంగా రూపొందించబడింది, లేజర్ కమ్యూనికేషన్, మెడికల్ డిటెక్షన్, ప్రెసిషన్ సెన్సార్లు మరియు 0.01°C అల్ట్రా-ఫైన్ టెంపరేచర్ స్టెబిలైజేషన్ అవసరమయ్యే లేబొరేటరీ ఇన్‌స్ట్రుమెంట్‌ల వంటి హై-ప్రెసిషన్ దృష్టాంతాలకు ఇది ఖచ్చితంగా వర్తిస్తుంది.
జ: అవును. ఇది డిఫాల్ట్‌గా ప్రామాణిక 10K 3950 NTC సెన్సార్‌లతో సరిపోలుతుంది మరియు బలమైన సార్వత్రిక అనుకూలత మరియు అనుకూలమైన సిస్టమ్ అప్‌గ్రేడ్ మరియు రీప్లేస్‌మెంట్‌తో మార్కెట్‌లోని చాలా ప్రధాన స్రవంతి మైక్రో TEC మాడ్యూల్‌లకు మద్దతు ఇస్తుంది.
జ: ఖచ్చితంగా. ద్వంద్వ ASCII మరియు MODBUS-RTU ప్రోటోకాల్‌లు ఎగువ కంప్యూటర్ సాఫ్ట్‌వేర్ డీబగ్గింగ్, డేటా నిజ-సమయ అప్‌లోడ్ మరియు ఆటోమేటెడ్ సిస్టమ్ డాకింగ్, పారిశ్రామిక ప్రాజెక్టుల యొక్క విభిన్న ద్వితీయ అభివృద్ధి అవసరాలను తీరుస్తాయి.
జ: మైక్రో TECల యూనిట్ కోసం ప్రతి TCB-SV ఉష్ణోగ్రత కంట్రోలర్, డెలివరీ చేయబడిన సున్నా దోషపూరిత ఉత్పత్తులను నిర్ధారించడానికి ఉష్ణోగ్రత ఖచ్చితత్వ కాలిబ్రేషన్, నిరంతర కరెంట్ స్టెబిలిటీ డిటెక్షన్, కమ్యూనికేషన్ ఫంక్షన్ వెరిఫికేషన్ మరియు సేఫ్టీ ప్రొటెక్షన్ సిమ్యులేషన్‌తో సహా కఠినమైన ఫ్యాక్టరీ పరీక్షలకు లోనవుతుంది.
జ: అవును. వినియోగదారు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా డిఫాల్ట్ 25 ° C ఉష్ణోగ్రత సర్దుబాటు చేయబడుతుంది మరియు ప్రామాణికం కాని పని పరిస్థితులకు ప్రత్యేక పారామీటర్ కాన్ఫిగరేషన్ సేవలు మద్దతు ఇవ్వబడతాయి.
A: ఇది స్విచ్చింగ్ నాయిస్ మరియు ఆవర్తన ఉష్ణోగ్రత హెచ్చుతగ్గులను పూర్తిగా నివారిస్తుంది, ఖచ్చితమైన ఆప్టోఎలక్ట్రానిక్ భాగాల యొక్క దీర్ఘకాలిక స్టాటిక్ ఉష్ణోగ్రత స్థిరత్వాన్ని నిర్వహిస్తుంది మరియు ఉత్పత్తి సేవా జీవితాన్ని మరియు గుర్తింపు ఖచ్చితత్వాన్ని సమర్థవంతంగా మెరుగుపరుస్తుంది.
