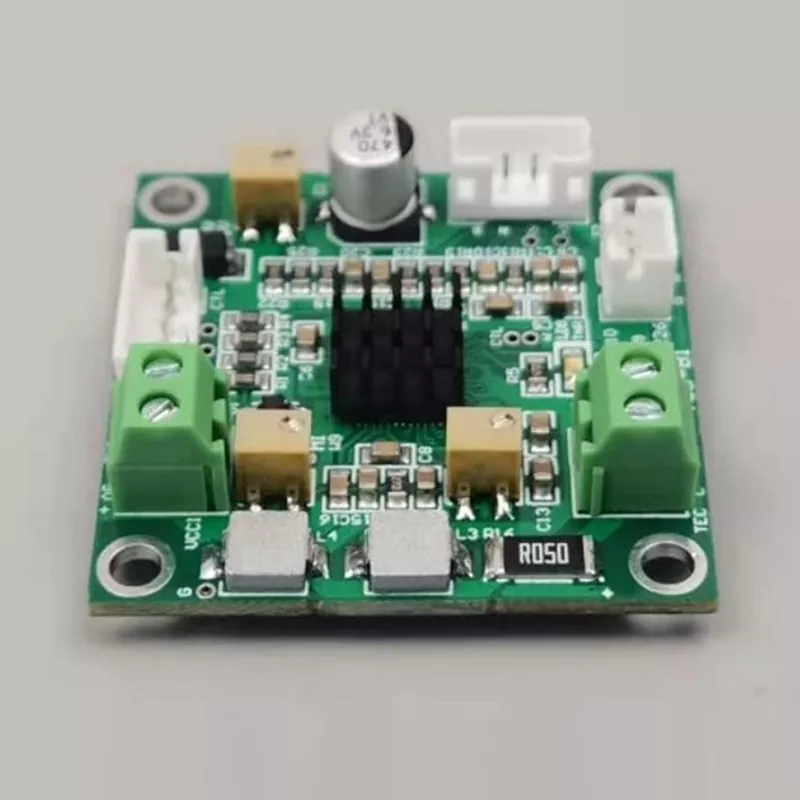

షార్ట్-సైకిల్ PIDతో ATC-M1 టెంపరేచర్ కంట్రోలర్

X-Meritan సెమీకండక్టర్ థర్మల్ మేనేజ్‌మెంట్ కోసం థర్మోఎలెక్ట్రిక్ పదార్థాలు, కూలర్లు, NTC భాగాలు మరియు ఉష్ణోగ్రత కంట్రోలర్‌లను అభివృద్ధి చేస్తుంది. షార్ట్-సైకిల్ PIDతో ATC-M1 టెంపరేచర్ కంట్రోలర్ చిన్న-సైకిల్ PID నియంత్రణతో కూడిన కాంపాక్ట్ 34mm x 20mm బోర్డ్‌ను మిళితం చేస్తుంది, 10K NTC ఉష్ణోగ్రత ఫీడ్‌బ్యాక్ మరియు తక్కువ ఉష్ణ జడత్వం కలిగిన సూక్ష్మ వస్తువుల కోసం TEC అవుట్‌పుట్ నియంత్రణ. ఇది 3.0V–5.0V DCలో పనిచేస్తుంది, డిఫాల్ట్ ఉష్ణోగ్రత పరిధి +10 నుండి +40 డిగ్రీల C వరకు మద్దతు ఇస్తుంది మరియు ఫ్యాక్టరీ డిఫాల్ట్ సెట్ ఉష్ణోగ్రత 25 డిగ్రీల C. ఉష్ణోగ్రతను W9 పొటెన్షియోమీటర్ లేదా అనలాగ్ ఇన్‌పుట్ ద్వారా సర్దుబాటు చేయవచ్చు, 0.001 డిగ్రీ నిర్దేశిత ఉష్ణోగ్రత నియంత్రణ స్థిరత్వంతో ఉంటుంది.

కీ ఫీచర్లు

షార్ట్-సైకిల్ PID నియంత్రణ

షార్ట్-సైకిల్ PIDతో ఉన్న ATC-M1 టెంపరేచర్ కంట్రోలర్ తక్కువ ఉష్ణ జడత్వం కలిగిన మైక్రో ఆబ్జెక్ట్‌ల కోసం రూపొందించబడిన షార్ట్-సైకిల్ PID ఫీడ్‌బ్యాక్ విధానాన్ని ఉపయోగిస్తుంది. సాంప్రదాయిక వ్యవస్థలతో అనుబంధించబడిన పెద్ద ఉష్ణ ప్రతిస్పందనపై ఆధారపడకుండా నియంత్రిత వస్తువు యొక్క ఉష్ణ స్థితిలో మార్పులకు నియంత్రిక ప్రతిస్పందించడానికి తరచుగా దిద్దుబాటు చర్య సహాయపడుతుంది.

కాంపాక్ట్ బోర్డు నిర్మాణం

కేవలం 34mm x 20mm కొలతలు మరియు మొత్తం 15.5mm ఎత్తుతో, ATC-M1 కాంపాక్ట్ థర్మల్-కంట్రోల్ అసెంబ్లీలకు సరిపోతుంది. దీని చిన్న ఫారమ్ ఫ్యాక్టర్ ప్రత్యేకించి సూక్ష్మ ఆప్టికల్, సెన్సింగ్ మరియు ఎలక్ట్రానిక్ నిర్మాణాలకు సంబంధించినది, అందుబాటులో అంతర్గత స్థలం పరిమితంగా ఉంటుంది.

TEC అవుట్‌పుట్ నియంత్రణ

కంట్రోలర్ థర్మోఎలెక్ట్రిక్ కూలింగ్ భాగాలతో పని చేయడానికి రూపొందించబడింది. దీని గరిష్ట TEC కరెంట్ 2.5A, గరిష్ట TEC వోల్టేజ్ 5V సరఫరా వద్ద 4.3V లేదా 3.3V సరఫరా వద్ద 2.5V. ఈ నిర్వచించిన పరిమితులు సంబంధిత TEC సిస్టమ్‌తో కంట్రోలర్‌ను సరిపోల్చడానికి స్పష్టమైన ఆధారాన్ని అందిస్తాయి.

ఉష్ణోగ్రత అభిప్రాయం

ఉష్ణోగ్రత కొలత మరియు ఫీడ్‌బ్యాక్ కోసం 10K NTC సెన్సార్ ఉపయోగించబడుతుంది. పేర్కొన్న ఉష్ణోగ్రత నియంత్రణ స్థిరత్వం 0.001 డిగ్రీ C, ఇది చిన్న ఉష్ణోగ్రత వైవిధ్యాలు ఉష్ణోగ్రత-సెన్సిటివ్ భాగాల ఆపరేటింగ్ స్థితిని ప్రభావితం చేసే అనువర్తనాలకు అవసరమైన ఖచ్చితత్వాన్ని అందిస్తుంది.

సాంకేతిక డేటా

డిజైన్ పోలిక

అప్లికేషన్ ప్రాంతాలు

1. ఫోటోనిక్స్: ఎక్స్-మెరిటన్ డిటెక్టర్ కూలింగ్‌తో సహా ఫోటోనిక్స్ అప్లికేషన్‌లను గుర్తిస్తుంది. కాంపాక్ట్ కంట్రోలర్ స్ట్రక్చర్ మరియు టెంపరేచర్ ఫీడ్‌బ్యాక్ ఫంక్షన్ చిన్న థర్మోఎలెక్ట్రిక్ కూలింగ్ అసెంబ్లీలకు తగిన నియంత్రణ మూలకాన్ని అందిస్తాయి.

2. టెలికమ్యూనికేషన్స్: కంపెనీ అప్లికేషన్ శ్రేణిలో టెలికాం భాగాల థర్మల్ స్టెబిలైజేషన్ మరియు కూలింగ్ ఉంటాయి. ఖచ్చితమైన ఉష్ణోగ్రత నియంత్రణను కాంపాక్ట్ థర్మల్-మేనేజ్‌మెంట్ ఆర్కిటెక్చర్‌లలో చేర్చవచ్చు.

3. వైద్య పరికరాలు: X-Meritan ఔషధంలోని PCR యాంప్లిఫైయర్‌లు మరియు ఉష్ణోగ్రత సంబంధిత అప్లికేషన్‌లను జాబితా చేస్తుంది. ఆపరేటింగ్ పరిస్థితులు నియంత్రిత ఉష్ణ పరిసరాలపై ఆధారపడి ఉండే వ్యవస్థలలో ఉష్ణోగ్రత నియంత్రణ ఒక ముఖ్యమైన భాగం.

4. ఏరోస్పేస్ సెన్సింగ్: కంపెనీ యొక్క ఏరోస్పేస్ అప్లికేషన్‌లలో ఐస్ డిటెక్షన్ సెన్సార్‌లు, హీట్ ఫ్లక్స్ సెన్సార్‌లు మరియు IR సెన్సార్‌లు ఉన్నాయి. కాంపాక్ట్ థర్మల్-నియంత్రణ భాగాలు ఉష్ణోగ్రత-సెన్సిటివ్ సెన్సింగ్ సిస్టమ్‌లలో భాగంగా ఉంటాయి.

5. ఆటోమోటివ్ ఎలక్ట్రానిక్స్: X-Meritan LiDAR, AR మరియు డిటెక్టర్‌ల కోసం థర్మల్ స్టెబిలైజేషన్‌ను కూడా గుర్తిస్తుంది, ఆటోమోటివ్ మరియు ఎలక్ట్రానిక్ సెన్సింగ్ అప్లికేషన్‌లకు కాంపాక్ట్ థర్మోఎలెక్ట్రిక్ కంట్రోల్ యొక్క ఔచిత్యాన్ని విస్తరిస్తుంది. నియంత్రిత వస్తువు చిన్న ఉష్ణ ద్రవ్యరాశిని కలిగి ఉండే కాంపాక్ట్ థర్మల్-మేనేజ్‌మెంట్ ఆర్కిటెక్చర్‌ల కోసం షార్ట్-సైకిల్ PIDతో కూడిన ATC-M1 ఉష్ణోగ్రత కంట్రోలర్‌ను పరిగణించవచ్చు.

సిస్టమ్ ఇంటిగ్రేషన్

1. TEC ఎలక్ట్రికల్ పరిమితులు: షార్ట్-సైకిల్ PIDతో కూడిన ATC-M1 ఉష్ణోగ్రత కంట్రోలర్ పేర్కొన్న గరిష్ట వోల్టేజ్ మరియు ప్రస్తుత విలువలలో పనిచేస్తుంది.

2. ఉష్ణోగ్రత ఫీడ్‌బ్యాక్: 10K NTC ఇన్‌పుట్ కంట్రోల్ సిస్టమ్ కోసం ఉష్ణోగ్రత ఫీడ్‌బ్యాక్ మార్గాన్ని అందిస్తుంది.

3. ఉష్ణోగ్రత పరిధి: డిఫాల్ట్ ఉష్ణోగ్రత నియంత్రణ పరిధి +10 నుండి +40 డిగ్రీల C, ఫ్యాక్టరీ డిఫాల్ట్ సెట్ ఉష్ణోగ్రత 25 డిగ్రీల C.

4. అవుట్‌పుట్ సెట్టింగ్‌లు: ఫ్యాక్టరీ డిఫాల్ట్ గరిష్ట అవుట్‌పుట్ వోల్టేజ్ 2.0V, అయితే ఫ్యాక్టరీ డిఫాల్ట్ గరిష్ట అవుట్‌పుట్ కరెంట్ 1.0A.

5. సర్దుబాటు విధానం: ఉష్ణోగ్రత సర్దుబాటు W9 పొటెన్షియోమీటర్ ద్వారా నిర్వహించబడుతుంది మరియు అనలాగ్ ఉష్ణోగ్రత ఇన్‌పుట్‌కు కూడా మద్దతు ఉంది.

6. ఉత్పత్తి కాన్ఫిగరేషన్: వేరే కాన్ఫిగరేషన్ అవసరమయ్యే అప్లికేషన్‌ల కోసం, డ్రాయింగ్‌లు లేదా నమూనాల ప్రకారం ఉత్పత్తులను ఉత్పత్తి చేయవచ్చని X-మెరిటన్ పేర్కొంది. సేవా ప్రక్రియ ప్రారంభ-దశ కమ్యూనికేషన్, నమూనా నిర్ధారణ మరియు నిర్ధారణ తర్వాత ఉత్పత్తిని కలిగి ఉంటుంది.

X-మెరిటన్ సామర్ధ్యం

ATC-M1 అనేది X-మెరిటన్ యొక్క థర్మోఎలెక్ట్రిక్ టెక్నాలజీ పోర్ట్‌ఫోలియోలో భాగం, ఇది థర్మోఎలెక్ట్రిక్ పదార్థాలు, థర్మోఎలెక్ట్రిక్ కూలర్లు, TEC అసెంబ్లీలు, NTC భాగాలు మరియు ఉష్ణోగ్రత నియంత్రికలను కవర్ చేస్తుంది. ఈ ఉత్పత్తి నిర్మాణం ఉష్ణోగ్రత-నియంత్రణ బోర్డును థర్మోఎలెక్ట్రిక్ భాగాలు మరియు కాంపాక్ట్ థర్మల్-మేనేజ్‌మెంట్ సిస్టమ్‌లలో ఉపయోగించే సెన్సింగ్ మూలకాలతో కలుపుతుంది.

పూర్తి థర్మోఎలెక్ట్రిక్ టెక్నాలజీ చైన్

X-మెరిటన్ యొక్క సామర్థ్యాలు థర్మోఎలెక్ట్రిక్ మెటీరియల్ డెవలప్‌మెంట్, కోర్ కాంపోనెంట్ అనుకూలీకరణ మరియు హీట్-డిస్సిపేషన్ సొల్యూషన్ డిజైన్‌ను కవర్ చేస్తాయి. ATC-M1 కోసం, ఈ సాంకేతిక పరిధి TEC అవుట్‌పుట్ నియంత్రణ, NTC ఉష్ణోగ్రత ఫీడ్‌బ్యాక్ మరియు కాంపాక్ట్ ఎలక్ట్రానిక్ మరియు ఆప్టికల్ అసెంబ్లీల థర్మల్-మేనేజ్‌మెంట్ అవసరాలకు నేరుగా సంబంధించినది.

5 ప్రధాన అప్లికేషన్ ఫీల్డ్‌లు

X-Meritan ఐదు ప్రధాన రంగాలలో అప్లికేషన్‌లను నివేదిస్తుంది: ఫైబర్ ఆప్టిక్ కమ్యూనికేషన్స్, ఇండస్ట్రియల్ మెడికల్ ఎక్విప్‌మెంట్, స్మార్ట్ ఆటోమోటివ్ ఎలక్ట్రానిక్స్, కన్స్యూమర్ ఎలక్ట్రానిక్స్ మరియు రీసెర్చ్ ఇన్‌స్టిట్యూట్స్. ఈ అప్లికేషన్ ప్రాంతాలు ATC-M1 కోసం సంబంధిత సాంకేతిక నేపథ్యాన్ని అందిస్తాయి, ప్రత్యేకించి కాంపాక్ట్ థర్మోఎలెక్ట్రిక్ కూలింగ్ మరియు నియంత్రిత ఆపరేటింగ్ ఉష్ణోగ్రతలు అవసరం.

ఫార్చ్యూన్ 500 కంపెనీ సహకారం

ఎక్స్-మెరిటన్ ఫార్చ్యూన్ 500 కంపెనీలు మరియు అనేక జాతీయ కీలక ప్రయోగశాలలతో సహకరిస్తున్నట్లు పేర్కొంది. ఈ అనుభవం ప్రత్యేకమైన ఎలక్ట్రానిక్ మరియు థర్మల్-మేనేజ్‌మెంట్ సిస్టమ్‌లలో ఉపయోగించే థర్మోఎలెక్ట్రిక్ భాగాలు మరియు ఉష్ణోగ్రత-నియంత్రణ సాంకేతికతల అభివృద్ధి మరియు అనువర్తనానికి సంబంధించినది.

బహుళ తయారీ ప్రక్రియలు

X-Meritan జాబితా చేసిన ఉత్పత్తి పరికరాలలో టిన్ డిప్పింగ్ ఫర్నేస్‌లు, వైబ్రేషన్ స్వింగ్ మోల్డ్ మెషీన్‌లు, వెల్డింగ్ మెషీన్‌లు, ఓవెన్‌లు, డిస్పెన్సింగ్ మెషీన్‌లు, ఆటోమేటిక్ సీలింగ్ మెషీన్‌లు, రిఫ్లో సోల్డరింగ్ పరికరాలు మరియు పూర్తిగా ఆటోమేటిక్ ప్రింటింగ్ మెషీన్‌లు ఉన్నాయి. ఈ తయారీ ప్రక్రియలు థర్మోఎలెక్ట్రిక్ సంబంధిత భాగాలు మరియు ఎలక్ట్రానిక్ ఉష్ణోగ్రత-నియంత్రణ ఉత్పత్తుల ఉత్పత్తికి మద్దతునిస్తాయి.

55% యూరోపియన్ మార్కెట్ పంపిణీ

X-Meritan నివేదికలు ఐరోపా దాని అంతర్జాతీయ మార్కెట్ పంపిణీలో 55% ప్రాతినిధ్యం వహిస్తుండగా, ఉత్తర అమెరికా 15%, ఆగ్నేయాసియా 15% మరియు ఇతర మార్కెట్లు 15%. అంతర్జాతీయ అప్లికేషన్ నేపథ్యం వివిధ సాంకేతిక వాతావరణాలకు థర్మోఎలెక్ట్రిక్ మరియు ఉష్ణోగ్రత-నిర్వహణ ఉత్పత్తులను సరఫరా చేయడంలో కంపెనీ అనుభవానికి మద్దతు ఇస్తుంది.

6. ఇంటిగ్రేటెడ్ థర్మల్ సొల్యూషన్ సపోర్ట్

వ్యక్తిగత ఉష్ణోగ్రత-నియంత్రణ భాగాలకు మించి, X-Meritan ఉష్ణ-వ్యాప్తి పరిష్కార రూపకల్పన మరియు ఉత్పత్తి ఎంపిక మద్దతును అందిస్తుంది. ఇది షార్ట్-సైకిల్ PIDతో కూడిన ATC-M1 ఉష్ణోగ్రత కంట్రోలర్‌ను ఒక ఐసోలేటెడ్ కంట్రోల్ బోర్డ్‌గా కాకుండా సంబంధిత థర్మోఎలెక్ట్రిక్ కూలర్, NTC కాంపోనెంట్ మరియు థర్మల్-మేనేజ్‌మెంట్ అవసరాలతో కలిపి పరిగణించడానికి అనుమతిస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: ATC-M1 ఏ రకమైన ఉష్ణోగ్రత సెన్సార్‌ని ఉపయోగిస్తుంది?

A: ఇది ఉష్ణోగ్రత కొలత మరియు అభిప్రాయం కోసం 10K NTC ఉష్ణోగ్రత సెన్సార్‌ని ఉపయోగిస్తుంది.

ప్ర: ఉష్ణోగ్రత నియంత్రణ స్థిరత్వం అంటే ఏమిటి?

A: పేర్కొన్న ఉష్ణోగ్రత నియంత్రణ స్థిరత్వం 0.001 డిగ్రీ C.

ప్ర: గరిష్ట TEC కరెంట్ ఎంత?

A: గరిష్ట TEC కరెంట్ 2.5A.

ప్ర: కంట్రోలర్ పరిమాణం ఎంత?

A: షార్ట్-సైకిల్ PIDతో ఉన్న ATC-M1 ఉష్ణోగ్రత కంట్రోలర్ బోర్డ్ కొలతలు 34mm x 20mm, మొత్తం ఎత్తు 15.5mm.

ప్ర: డిఫాల్ట్ ఉష్ణోగ్రత సెట్టింగ్ అంటే ఏమిటి?

A: ఫ్యాక్టరీ డిఫాల్ట్ సెట్ ఉష్ణోగ్రత 25 డిగ్రీల C, డిఫాల్ట్ నియంత్రణ పరిధి +10 నుండి +40 డిగ్రీల C.

Q: X-Meritan డ్రాయింగ్‌లు లేదా నమూనాల ప్రకారం ఉత్పత్తులను అభివృద్ధి చేయగలదా?

జ: అవును. ఉత్పత్తికి ముందు నమూనా నిర్ధారణతో, డ్రాయింగ్‌లు లేదా నమూనాల ప్రకారం ఉత్పత్తులను ఉత్పత్తి చేయగలదని X-మెరిటన్ పేర్కొంది.
