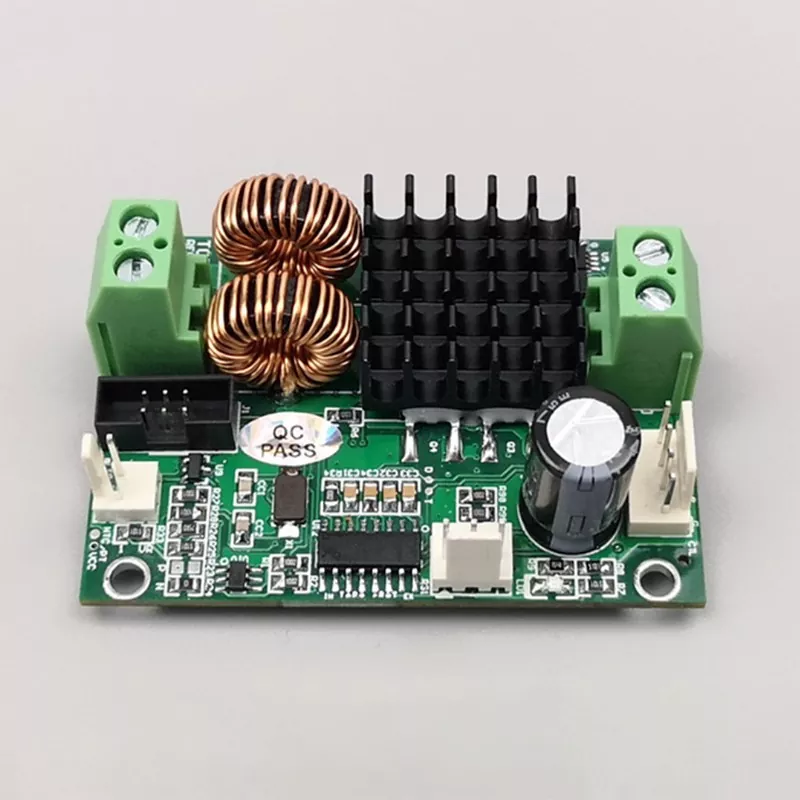

TCB-NC అనేది అధిక-సాంద్రత కలిగిన పారిశ్రామిక నియంత్రణ దృశ్యాలు మరియు సూక్ష్మ ఖచ్చితత్వ పరికరాల కోసం రూపొందించబడిన అంకితమైన సెమీకండక్టర్ ఉష్ణోగ్రత నియంత్రణ బోర్డు. కాంపాక్ట్ డిజైన్ మరియు హై ప్రెసిషన్‌తో కూడిన TCB-NC టెంపరేచర్ కంట్రోలర్ PID కంప్యూటేషన్, హై-పవర్ డ్రైవింగ్, NTC సెన్సార్ డేటా అక్విజిషన్ మరియు సిగ్నల్ ఫీడ్‌బ్యాక్‌ను కలిపి ఒకే యూనిట్‌లో కలిపి, స్ట్రీమ్‌లైన్డ్ సిస్టమ్ ఇంటిగ్రేషన్‌ను ఎనేబుల్ చేసే అత్యంత ఇంటిగ్రేటెడ్ సర్క్యూట్ డిజైన్‌ను ఉపయోగిస్తుంది.
TCB-NC ప్రత్యేకంగా సెమీకండక్టర్-ఆధారిత తాపన మరియు శీతలీకరణ అనువర్తనాల కోసం రూపొందించబడిన ఆప్టిమైజ్ చేయబడిన క్లోజ్డ్-లూప్ PID ఫీడ్‌బ్యాక్ నియంత్రణ యంత్రాంగాన్ని ఉపయోగిస్తుంది.
ఇది పరికరం మరియు పర్యావరణం నుండి నిజ-సమయ ఉష్ణోగ్రత డేటాను పొందేందుకు అంతర్నిర్మిత NTC ఉష్ణోగ్రత సెన్సార్‌ను ఉపయోగిస్తుంది, ఉష్ణోగ్రత విచలనాలను ఖచ్చితంగా లెక్కించడానికి సెట్ పారామితులతో ఈ రీడింగ్‌లను వేగంగా సరిపోల్చుతుంది.
మూడు-దశల PID (ప్రోపోర్షనల్-ఇంటిగ్రల్-డెరివేటివ్) అల్గారిథమ్‌ను ఉపయోగించడం ద్వారా, ఇది అవుట్‌పుట్ పారామితులను డైనమిక్‌గా సర్దుబాటు చేస్తుంది మరియు సాంప్రదాయిక, సరళమైన ఆన్/ఆఫ్ నియంత్రణ పద్ధతులను భర్తీ చేస్తూ థర్మోఎలెక్ట్రిక్ కూలింగ్ ప్లేట్‌కు సరఫరా చేయబడిన కరెంట్‌ను నిరంతరం మాడ్యులేట్ చేస్తుంది.
ఇది వేగవంతమైన ఉష్ణోగ్రత హెచ్చుతగ్గుల వల్ల కలిగే థర్మల్ షాక్‌ను సమర్థవంతంగా నిరోధిస్తుంది; లోడ్ ఉష్ణోగ్రత డైనమిక్‌గా మారినప్పటికీ, కంట్రోలర్ త్వరగా లక్ష్య ఉష్ణోగ్రతపైకి లాక్ అవుతుంది, కనిష్ట హెచ్చుతగ్గులతో స్థిరమైన, నిరంతర ఉష్ణోగ్రత నియంత్రణను నిర్ధారిస్తుంది.
|
బోర్డు సరఫరా వోల్టేజ్ |
4.5V - 27V |
|
సిఫార్సు |
ప్రామాణిక 5V-24V స్విచింగ్ విద్యుత్ సరఫరా సిఫార్సు చేయబడింది. TEC యొక్క రేట్ వోల్టేజ్ సరఫరా వోల్టేజీకి సమానంగా లేదా కొంచెం ఎక్కువగా ఉండాలి. TEC యొక్క రేట్ వోల్టేజ్ తక్కువగా ఉంటే, అది ఆమోదయోగ్యమైనది; గరిష్ట అవుట్‌పుట్ నిష్పత్తిని సెట్ చేయండి. |
|
బోర్డు సరఫరా కరెంట్ |
TEC యొక్క గరిష్ట ఆపరేటింగ్ పవర్ ద్వారా నిర్ణయించబడుతుంది. |
|
TEC వోల్టేజ్ |
2V - 24V (సరఫరా వోల్టేజీని బట్టి) |
|
TEC కరెంట్ |
10A @ 24V; 12A @ 12V |
|
ఉష్ణోగ్రత సెన్సార్ |
10K NTC |
|
ఉష్ణోగ్రత ఖచ్చితత్వం |
±0.01°C |
|
NTC ఉష్ణోగ్రత పరిధి |
-60°C నుండి +170°C |
|
PT100/PT1000 ఉష్ణోగ్రత పరిధి |
-60°C నుండి +212°C |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
-40°C నుండి +45°C |
|
నిల్వ ఉష్ణోగ్రత |
-40°C నుండి +60°C |
|
ఆపరేటింగ్ తేమ |
0% - 95% RH |
|
డిఫాల్ట్ ఫ్యాక్టరీ సెట్టింగ్ |
25°C |
|
కొలతలు |
60 మిమీ x 42 మిమీ |
|
ఎత్తు |
మొత్తం 23 మిమీ (బోర్డ్ పైన 18.5 మిమీ, పిన్స్ కోసం 3 మిమీ దిగువన బోర్డు, బోర్డు మందం 1.5 మిమీ) |
సూక్ష్మీకరించిన, ఇంటిగ్రేటెడ్ డిజైన్‌ను ఫీచర్ చేయడం, కాంపాక్ట్ డిజైన్ మరియు హై ప్రెసిషన్‌తో కూడిన TCB-NC టెంపరేచర్ కంట్రోలర్ సాంప్రదాయ ఉష్ణోగ్రత నియంత్రణ పరికరాలలో కనిపించే భారీ నిర్మాణాలను తొలగిస్తుంది. దీని కాంపాక్ట్, తేలికైన ఫారమ్ ఫ్యాక్టర్ అధిక-సాంద్రత కలిగిన పారిశ్రామిక క్యాబినెట్‌లు మరియు సూక్ష్మ ఖచ్చితత్వ పరికరాలలో అతుకులు లేకుండా పొందుపరచడానికి అనుమతిస్తుంది.
సాంప్రదాయిక వ్యవస్థలతో పోలిస్తే, ఇది గణనీయంగా ఇన్‌స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది, పారిశ్రామిక పరికరాల సూక్ష్మీకరణ మరియు ఏకీకరణ వైపు ప్రస్తుత పోకడలకు అనుగుణంగా ఉంటుంది.
TCB-NC కర్మాగారం నుండి బయలుదేరే ముందు సమగ్ర విద్యుదయస్కాంత అనుకూలత (EMC) పరీక్షకు లోనవుతుంది, విద్యుదయస్కాంత జోక్యానికి అద్భుతమైన ప్రతిఘటనను ప్రదర్శిస్తుంది.
అధిక వోల్టేజ్, బహుళ-పరికర పరస్పర చర్య మరియు బలమైన విద్యుదయస్కాంత శబ్దంతో కూడిన సంక్లిష్ట పారిశ్రామిక పరిసరాలలో కూడా, ఇది సిగ్నల్ అంతరాయం లేదా నియంత్రణ వైఫల్యాల నుండి ఖచ్చితమైన ఉష్ణోగ్రత డేటా సేకరణ మరియు స్థిరమైన సిస్టమ్ ఆపరేషన్‌ను నిర్వహిస్తుంది.
హై-డెఫినిషన్ విజువల్ డిస్‌ప్లే మరియు సహజమైన మెను నావిగేషన్ ఫీచర్‌లు, పారామీటర్ సెట్టింగ్‌లు మరియు టెంపరేచర్ కంట్రోల్ మోడ్ మారడాన్ని సులభతరం చేస్తాయి.
ప్రత్యేక సాంకేతిక నైపుణ్యం అవసరం లేదు; స్టాండర్డ్ ఆపరేటర్లు ఎక్విప్‌మెంట్ కమీషన్ మరియు పారామీటర్ క్రమాంకనాన్ని త్వరగా పూర్తి చేయగలరు, ఇది భారీ-ఉత్పత్తి పరికరాల సెటప్ మరియు రోజువారీ నిర్వహణ రెండింటికీ అనుకూలంగా ఉంటుంది.
సెమీకండక్టర్ తయారీ, ఖచ్చితత్వ పరీక్ష మరియు ప్రయోగశాల విశ్లేషణ వంటి డిమాండ్ అప్లికేషన్‌ల కోసం ప్రత్యేకంగా ఆప్టిమైజ్ చేయబడింది; ఇది కనిష్ట ఉష్ణోగ్రత సహనాన్ని అందిస్తుంది మరియు దీర్ఘకాలంలో ఖచ్చితమైన, స్థిరమైన ఉష్ణోగ్రతలను నిర్వహిస్తుంది.
ఖచ్చితత్వ పరికరాలలో ఉష్ణోగ్రత హెచ్చుతగ్గుల వల్ల ఏర్పడే టెస్టింగ్ లోపాలు మరియు ప్రాసెస్ విచలనాలు, అధిక ఉత్పత్తి దిగుబడి మరియు ఖచ్చితమైన ప్రయోగాత్మక డేటా వంటి సమస్యలను సమర్థవంతంగా పరిష్కరిస్తుంది.
అధిక-పవర్ డ్రైవ్ మాడ్యూల్‌తో కాంపాక్ట్ ఫారమ్ ఫ్యాక్టర్‌ను మిళితం చేస్తుంది, అధిక థర్మోఎలెక్ట్రిక్ కన్వర్షన్ సామర్థ్యంతో వివిధ స్టాండర్డ్ థర్మోఎలెక్ట్రిక్ కూలర్‌లను (TECలు) స్థిరంగా డ్రైవ్ చేయగలదు.
అధిక-తీవ్రత ఉష్ణోగ్రత నియంత్రణ కార్యకలాపాల డిమాండ్‌లతో కాంపాక్ట్ ఇన్‌స్టాలేషన్ అవసరాన్ని బ్యాలెన్స్ చేస్తుంది, అదే పరిమాణంలోని ప్రామాణిక ఉష్ణోగ్రత నియంత్రణ బోర్డుల కంటే మెరుగైన పనితీరును అందిస్తుంది.
సాంప్రదాయ పారిశ్రామిక ఉష్ణోగ్రత నియంత్రణ వ్యవస్థలకు బాహ్య డ్రైవ్ మాడ్యూల్స్ మరియు సిగ్నల్ అక్విజిషన్ పరికరాలు అవసరమవుతాయి, ఫలితంగా సంక్లిష్ట నిర్మాణాలు మరియు గజిబిజిగా ఉండే వైరింగ్ ఏర్పడుతుంది.
TCB-NC టెంపరేచర్ కంట్రోలర్ అంతర్నిర్మిత డ్రైవ్ మరియు ఫీడ్‌బ్యాక్ సిస్టమ్‌లతో ఆల్ ఇన్ వన్ ఇంటిగ్రేటెడ్ డిజైన్‌ను కలిగి ఉంది; కాంపాక్ట్ డిజైన్ మరియు హై ప్రెసిషన్‌తో TCB-NC టెంపరేచర్ కంట్రోలర్ స్వతంత్ర యూనిట్‌గా ఖచ్చితమైన ఉష్ణోగ్రత నియంత్రణను నిర్వహిస్తుంది, ఇది సిస్టమ్ నిర్మాణాన్ని గణనీయంగా సులభతరం చేస్తుంది.
సాంప్రదాయ ఆన్/ఆఫ్ ఉష్ణోగ్రత నియంత్రణ ఉష్ణోగ్రత ఓవర్‌షూట్, తరచుగా ప్రారంభ-స్టాప్ సైకిల్స్ మరియు ముఖ్యమైన థర్మల్ షాక్ వంటి సమస్యలతో బాధపడుతుంది, ఇది దీర్ఘకాలిక ఆపరేషన్ సమయంలో ఖచ్చితమైన కోర్ భాగాలను దెబ్బతీస్తుంది.
ఈ ఉత్పత్తి మృదువైన ఉష్ణోగ్రత పరివర్తనలు మరియు కనిష్ట హెచ్చుతగ్గులను నిర్ధారించడానికి నిరంతర PID డైనమిక్ అవుట్‌పుట్ నియంత్రణను ఉపయోగిస్తుంది, ప్రధాన భాగాలను సమర్థవంతంగా రక్షిస్తుంది మరియు పరికరాల మొత్తం సేవా జీవితాన్ని పొడిగిస్తుంది.
NTC థర్మిస్టర్‌లకు స్థానిక మద్దతు అత్యంత ఖచ్చితమైన ఉష్ణోగ్రత నియంత్రణ పరికరాల సెన్సార్ కాన్ఫిగరేషన్‌లతో అనుకూలతను నిర్ధారిస్తుంది మరియు శీతలీకరణ మరియు తాపన అనువర్తనాలకు అనువైన అనుసరణను అనుమతిస్తుంది.
స్టాటిక్ స్థిరమైన-ఉష్ణోగ్రత ప్రయోగశాల పనులు లేదా డైనమిక్ ఇండస్ట్రియల్ లోడ్ పరిస్థితుల కోసం, ఇది స్థిరమైన, అధిక-ఖచ్చితమైన ఆపరేషన్‌ను నిర్వహిస్తుంది, సాంప్రదాయ ప్రత్యేక ఉష్ణోగ్రత నియంత్రణ పరికరాల కంటే చాలా ఎక్కువ బహుముఖ ప్రజ్ఞను అందిస్తుంది.
అధిక సాంద్రత కలిగిన ఇంటిగ్రేటెడ్ ఎలక్ట్రికల్ కంట్రోల్ క్యాబినెట్‌ల కోసం ఖచ్చితమైన, స్థిర-ఉష్ణోగ్రత థర్మల్ మేనేజ్‌మెంట్‌ను అందిస్తుంది. TCB-NC టెంపరేచర్ కంట్రోలర్ కాంపాక్ట్ డిజైన్ మరియు హై ప్రెసిషన్‌తో ఎలక్ట్రికల్ కాంపోనెంట్ వృద్ధాప్యం మరియు అధిక అంతర్గత ఉష్ణోగ్రతల వల్ల ఏర్పడే కార్యాచరణ వైఫల్యాలను నివారిస్తుంది, ఆటోమేటెడ్ ప్రొడక్షన్ లైన్‌ల నిరంతర మరియు స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.
వివిధ విశ్లేషణాత్మక సాధనాలు, పరీక్షా పరికరాలు మరియు ప్రయోగాత్మక నమూనాల స్థిర-ఉష్ణోగ్రత నియంత్రణకు అనుకూలం. వైబ్రేషన్-రహిత ఆపరేషన్, అధిక ఖచ్చితత్వం మరియు తక్కువ జోక్యం వంటి ప్రయోజనాలతో, ఇది ప్రయోగాత్మక డేటాపై ఉష్ణోగ్రత హెచ్చుతగ్గుల ప్రభావాన్ని తొలగిస్తుంది, ఖచ్చితమైన మరియు పునరుత్పాదక పరీక్ష ఫలితాలను నిర్ధారిస్తుంది.
సెమీకండక్టర్ మైక్రో-మ్యాచింగ్, ప్రెసిషన్ ఎచింగ్ మరియు మైక్రో/నానో-ఇన్‌స్పెక్షన్ పరికరాలలో ఉష్ణోగ్రత నియంత్రణ కోసం ఉపయోగించబడుతుంది. ఇది సెమీకండక్టర్ తయారీ ప్రక్రియల యొక్క కఠినమైన ఉష్ణోగ్రత నియంత్రణ ప్రమాణాలకు అనుగుణంగా ఉంటుంది, ఖచ్చితమైన మ్యాచింగ్‌లో దిగుబడి రేట్లను మెరుగుపరచడంలో సహాయపడుతుంది.
కొత్త ఎనర్జీ టెస్టింగ్ పరికరాలు, ఎనర్జీ స్టోరేజ్ సిస్టమ్‌ల కోసం థర్మల్ మేనేజ్‌మెంట్ కాంపోనెంట్‌లు మరియు మైక్రో-టెంపరేచర్ కంట్రోల్ మాడ్యూల్‌లకు అనుకూలంగా ఉంటుంది. ఇది ఆపరేటింగ్ ఉష్ణోగ్రతలను స్థిరీకరిస్తుంది మరియు కొత్త శక్తి పరికరాల సంక్లిష్టమైన అధిక మరియు తక్కువ-ఉష్ణోగ్రత పని పరిస్థితులకు అనుగుణంగా ఉంటుంది.
ప్రధాన ప్రయోజనాలు మూడు రంగాలలో ఉన్నాయి:
ముందుగా, ఇది చిన్న పాదముద్ర మరియు అధిక ఏకీకరణను కలిగి ఉంటుంది, ఇది సూక్ష్మీకరించిన పరికరాలను తిరిగి అమర్చడానికి అనువైనదిగా చేస్తుంది;
రెండవది, ఇది అధిక ఉష్ణోగ్రత నియంత్రణ ఖచ్చితత్వాన్ని మరియు విస్తృత సెన్సార్ అనుకూలతను అందిస్తుంది, ఇది ఖచ్చితమైన తయారీ ప్రక్రియలకు సరిపోతుంది;
మూడవది, ఇది బాహ్య సహాయక హార్డ్‌వేర్ అవసరాన్ని తొలగిస్తుంది, మొత్తం సిస్టమ్ నిర్మాణాన్ని సులభతరం చేస్తుంది మరియు పరికరాల ఏకీకరణ, వైరింగ్ మరియు దీర్ఘకాలిక నిర్వహణ ఖర్చులను సమర్థవంతంగా తగ్గిస్తుంది.
మేము పరిశ్రమ-ప్రామాణిక పునరుక్తి అమరిక పద్ధతిని సిఫార్సు చేస్తున్నాము: ముందుగా, సమగ్ర (I) మరియు డెరివేటివ్ (D) పారామితులను సున్నాకి సెట్ చేయండి మరియు స్వల్ప ఉష్ణోగ్రత డోలనం సంభవించే వరకు క్రమంగా అనుపాత లాభం (Kp) పెరుగుతుంది; తరువాత, స్థిరమైన-స్థితి ఉష్ణోగ్రత లోపాన్ని తొలగించడానికి సమగ్ర సమయాన్ని (Ti) సర్దుబాటు చేయండి; చివరగా, ఉష్ణోగ్రత ప్రతిస్పందన వేగాన్ని మెరుగుపరచడానికి మరియు హెచ్చుతగ్గులను అణిచివేసేందుకు ఉత్పన్న సమయాన్ని (Td) చక్కగా ట్యూన్ చేయండి. పరికరాల-నిర్దిష్ట ఖచ్చితత్వ పారామితుల కోసం, దయచేసి ఒకరిపై ఒకరు మార్గదర్శకత్వం కోసం మా సాంకేతిక బృందాన్ని సంప్రదించండి.
ఈ ఉత్పత్తి సెమీకండక్టర్ సూక్ష్మ పరికరాలు మరియు ఖచ్చితత్వ పరీక్ష పరికరాల కోసం ప్రత్యేకంగా అభివృద్ధి చేయబడింది. ఇది పారిశ్రామిక-స్థాయి విద్యుదయస్కాంత అనుకూలత (EMC) మరియు స్థిరత్వ పరీక్షలకు గురైంది. అధిక స్థల సామర్థ్యం, స్థిరమైన ఉష్ణోగ్రత అవుట్‌పుట్ మరియు కనిష్ట డేటా ఎర్రర్‌ను కలిగి ఉంటుంది, ఇది సెమీకండక్టర్ ఉత్పత్తి మార్గాలపై సూక్ష్మ-ఉష్ణోగ్రత నియంత్రణకు మరియు ఖచ్చితమైన ప్రయోగశాల పరికరాల కోసం ఆదర్శవంతమైన పరిష్కారంగా పనిచేస్తుంది.
ఇది స్థానికంగా తాపన మరియు శీతలీకరణ మధ్య స్వయంచాలక మార్పిడికి మద్దతు ఇస్తుంది, ఆపరేటింగ్ పరిస్థితుల ఆధారంగా స్థిరమైన ఉష్ణోగ్రతను నిర్వహిస్తుంది. ఇది కస్టమ్ ప్రోగ్రామింగ్‌కు మద్దతు ఇస్తుంది—వేడివిధానం-మాత్రమే లేదా శీతలీకరణ-మాత్రమే మోడ్‌ల కోసం కాన్ఫిగరేషన్‌ను అనుమతిస్తుంది—వివిధ పరికరాల నిర్దిష్ట ఉష్ణోగ్రత నియంత్రణ అవసరాలను తీర్చడానికి, అధిక అనుకూలీకరణ సౌలభ్యాన్ని అందిస్తుంది.
అసలు తయారీదారుగా, మేము బల్క్ ఆర్డర్‌ల కోసం అంకితమైన సాంకేతిక ఏకీకరణ, పారామీటర్ ట్యూనింగ్ మార్గదర్శకత్వం మరియు సిస్టమ్-స్థాయి ఇంటిగ్రేషన్ మద్దతును అందిస్తాము. అన్ని ఉత్పత్తులు ప్రామాణిక నాణ్యత నియంత్రణ మరియు పూర్తి ప్రీ-షిప్‌మెంట్ తనిఖీకి లోనవుతాయి. మేము ఎంటర్‌ప్రైజ్ మాస్ ప్రొడక్షన్ మరియు ప్రాజెక్ట్ పునరుక్తి అవసరాలను తీర్చడానికి దీర్ఘకాల అమ్మకాల తర్వాత సాంకేతిక మద్దతును కూడా అందిస్తాము.
