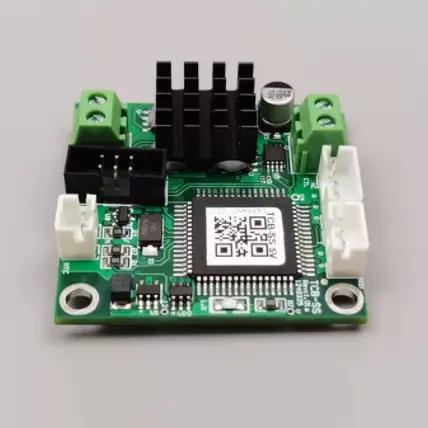

X-Meritan TCB-SS టెంపరేచర్ కంట్రోలర్‌ను అల్ట్రా-కాంపాక్ట్ సైజ్‌తో తయారు చేస్తుంది మరియు బోర్డ్ స్పేస్, టెంపరేచర్ స్టెబిలిటీ మరియు కంట్రోల్డ్ TEC అవుట్‌పుట్‌ని కలిపి పరిగణించాల్సిన మైక్రో TECల అప్లికేషన్‌ల కోసం రూపొందించబడింది. TCB-SS టెంపరేచర్ సెన్సింగ్ మరియు TEC డ్రైవింగ్‌ను చిన్న కంట్రోల్ బోర్డ్‌లో అనుసంధానిస్తుంది, మైక్రో TECని ఫీడ్‌బ్యాక్ ఆధారిత ఉష్ణోగ్రత నియంత్రణ లూప్ ద్వారా నియంత్రించడానికి అనుమతిస్తుంది.
కంట్రోలర్ సాధారణ-ప్రయోజన ఉష్ణోగ్రత నియంత్రణ ఆర్కిటెక్చర్ కాకుండా కాంపాక్ట్ బోర్డ్ ఆకృతిలో రూపొందించబడింది. ఇది 10K NTC సెన్సార్‌ను డిఫాల్ట్ ఉష్ణోగ్రత సెన్సింగ్ ఇన్‌పుట్‌గా ఉపయోగిస్తుంది మరియు గరిష్టంగా 3A యొక్క TEC కరెంట్‌తో 4.5V యొక్క డిఫాల్ట్ TEC వోల్టేజ్‌కు మద్దతు ఇస్తుంది, తద్వారా బోర్డును సూక్ష్మ థర్మల్ మేనేజ్‌మెంట్ సిస్టమ్‌లకు అనుకూలంగా చేస్తుంది.
|
బోర్డు సరఫరా వోల్టేజ్ (DC) |
5V ± 10% |
|
అవుట్పుట్ సామర్థ్యం |
>94% |
|
TEC వోల్టేజ్ |
4.5V (డిఫాల్ట్) |
|
TEC కరెంట్ |
3A (గరిష్టంగా) |
|
ఉష్ణోగ్రత నియంత్రణ సెన్సార్ |
10K NTC (డిఫాల్ట్ B విలువ: 3950) |
|
ఉష్ణోగ్రత నియంత్రణ ఖచ్చితత్వం |
0.01° |
|
ఉష్ణోగ్రత ఖచ్చితత్వాన్ని సెట్ చేయండి |
0.01° |
|
ఉష్ణోగ్రత నియంత్రణ కొలత పరిధి |
-60°C నుండి +170°C |
|
ఉష్ణోగ్రత పరిధిని నియంత్రించండి |
-20°C నుండి +100°C |
|
డిఫాల్ట్ ఫ్యాక్టరీ సెట్టింగ్ |
25°C |
10K NTC ఉష్ణోగ్రత మార్పులను గుర్తించి, కంట్రోలర్‌కు సిగ్నల్‌ను పంపుతుంది.
కంట్రోలర్ కొలవబడిన ఉష్ణోగ్రతను లక్ష్య విలువతో పోల్చి చూస్తుంది మరియు PID నియంత్రణ ద్వారా మైక్రో TEC అవుట్‌పుట్‌ను నియంత్రిస్తుంది.
నిరంతర అవుట్పుట్ సాధారణ ఆన్/ఆఫ్ స్విచింగ్‌పై మాత్రమే ఆధారపడకుండా ఆపరేషన్ సమయంలో TEC డ్రైవ్‌ను సర్దుబాటు చేస్తుంది.
4 cm × 4 సెం
కంట్రోలర్ ఖచ్చితమైన థర్మల్ నియంత్రణ కోసం 0.01°C ఉష్ణోగ్రత నియంత్రణ ఖచ్చితత్వాన్ని మరియు 0.01°C సెట్ ఉష్ణోగ్రత ఖచ్చితత్వాన్ని అందిస్తుంది.
94% కంటే ఎక్కువ అవుట్పుట్ సామర్థ్యంతో, కంట్రోలర్ కాంపాక్ట్ టెంపరేచర్ కంట్రోల్ సిస్టమ్‌లలో సమర్థవంతమైన TEC డ్రైవింగ్‌ను అందిస్తుంది.
డిఫాల్ట్ TEC వోల్టేజ్ 4.5V, గరిష్ట TEC కరెంట్ 3A, అనుకూల మైక్రో TEC అప్లికేషన్‌ల కోసం.
డిఫాల్ట్ సెన్సార్ 3950 B-విలువతో 10K NTC, ఇది కంట్రోల్ లూప్ కోసం ఉష్ణోగ్రత అభిప్రాయాన్ని అందిస్తుంది.
ఉష్ణోగ్రత నియంత్రణ కొలత పరిధి -60°C నుండి +170°C వరకు, పేర్కొన్న నియంత్రణ ఉష్ణోగ్రత పరిధి -20°C నుండి +100°C వరకు ఉంటుంది.
అంతర్నిర్మిత ఫంక్షన్‌లలో ఓవర్‌కరెంట్, ఓవర్‌వోల్టేజ్, టెంపరేచర్ లిమిటింగ్ మరియు TEC ఓపెన్/షార్ట్ సర్క్యూట్ డిటెక్షన్ నియంత్రణ మరియు ఆపరేషన్ సమయంలో కనెక్ట్ చేయబడిన TECని పర్యవేక్షించడం.
|
అంశం |
ప్రామాణిక కాన్ఫిగరేషన్ |
|
TEC రకం |
మైక్రో TEC |
|
TEC వోల్టేజ్ |
4.5V డిఫాల్ట్ |
|
TEC కరెంట్ |
3A గరిష్టం |
|
ఉష్ణోగ్రత సెన్సార్ |
10K NTC |
|
NTC B-విలువ |
3950 డిఫాల్ట్ |
|
బోర్డు సరఫరా |
5V ±10% DC |
|
నియంత్రణ పరిధి |
-20°C నుండి +100°C |
ఏకీకరణకు ముందు, TEC విద్యుత్ అవసరాలు, NTC లక్షణాలు, లక్ష్య ఉష్ణోగ్రత మరియు బోర్డు సరఫరా కంట్రోలర్ స్పెసిఫికేషన్‌లకు వ్యతిరేకంగా తనిఖీ చేయాలి.
TCB-SS టెంపరేచర్ కంట్రోలర్ అల్ట్రా-కాంపాక్ట్ సైజ్‌తో మరియు మైక్రో TECల కోసం రూపొందించబడింది స్థిరమైన ఉష్ణ పరిస్థితులు అవసరమైన ఆప్టికల్ మాడ్యూల్‌ల కోసం కాంపాక్ట్ ఉష్ణోగ్రత నియంత్రణను అందిస్తుంది.
ఇది కాంపాక్ట్ ఆప్టికల్ సిస్టమ్‌లలో లేజర్ డయోడ్‌ల ఉష్ణోగ్రతను నియంత్రించడానికి అనుకూలమైన మైక్రో TECని డ్రైవ్ చేయగలదు.
పరిమిత ఇన్‌స్టాలేషన్ స్థలంలో మైక్రో TEC-ఆధారిత ఉష్ణోగ్రత నియంత్రణ అవసరమయ్యే ప్రయోగశాల సాధనాలకు కాంపాక్ట్ కంట్రోలర్ అనుకూలంగా ఉంటుంది.
TCB-SS కాంపాక్ట్ డయాగ్నస్టిక్ పరికరాలలో ఉష్ణోగ్రత నియంత్రణకు మద్దతు ఇస్తుంది, ఇక్కడ బోర్డు పరిమాణం మరియు ఉష్ణ నియంత్రణ ముఖ్యమైన డిజైన్ కారకాలు.
ఉష్ణోగ్రత-సెన్సిటివ్ ఇన్ఫ్రారెడ్ డిటెక్టర్లు మరియు CCD సెన్సార్‌ల ఉష్ణోగ్రత నియంత్రణ కోసం కంట్రోలర్‌ను మైక్రో TEC సిస్టమ్‌లతో అనుసంధానించవచ్చు.
A1: TCB-SS టెంపరేచర్ కంట్రోలర్ అల్ట్రా-కాంపాక్ట్ సైజుతో మరియు మైక్రో TECల కోసం రూపొందించబడింది మైక్రో TEC అప్లికేషన్‌ల కోసం రూపొందించబడింది. కనెక్ట్ చేయబడిన TEC పేర్కొన్న 4.5V డిఫాల్ట్ TEC వోల్టేజ్ మరియు 3A గరిష్ట కరెంట్‌కు వ్యతిరేకంగా తనిఖీ చేయాలి.
A2: డిఫాల్ట్ ఉష్ణోగ్రత సెన్సింగ్ కాన్ఫిగరేషన్ 3950 B-విలువతో 10K NTC. ప్రాజెక్ట్ స్పెసిఫికేషన్ సమయంలో ఇతర సెన్సార్ అవసరాలు నిర్ధారించబడాలి.
A3: ఉష్ణోగ్రత నియంత్రణ కొలత పరిధి -60°C నుండి +170°C వరకు, పేర్కొన్న నియంత్రణ ఉష్ణోగ్రత పరిధి -20°C నుండి +100°C వరకు ఉంటుంది. కొలత పరిధి ఉష్ణోగ్రత సెన్సింగ్ సామర్థ్యాన్ని సూచిస్తుంది, అయితే నియంత్రణ పరిధి పేర్కొన్న ఉష్ణోగ్రత నియంత్రణ పరిధిని నిర్వచిస్తుంది.
A4: బోర్డు సరఫరా వోల్టేజ్ 5V ±10% DC. సిస్టమ్ ఈ పేర్కొన్న ఇన్‌పుట్ పరిధిలోనే ఉండే తగిన పవర్ సోర్స్‌ను అందించాలి.
A5: గరిష్టంగా పేర్కొన్న TEC కరెంట్ 3A, డిఫాల్ట్ TEC వోల్టేజ్ 4.5V. అసలు కనెక్ట్ చేయబడిన TEC దాని విద్యుత్ అవసరాలు మరియు నియంత్రిక పరిమితుల ప్రకారం ఎంచుకోబడాలి.
A6: పేర్కొన్న ఉష్ణోగ్రత నియంత్రణ ఖచ్చితత్వం 0.01°C, మరియు సెట్ ఉష్ణోగ్రత ఖచ్చితత్వం కూడా 0.01°Cగా పేర్కొనబడింది.
A7: కంట్రోలర్‌లో ఓవర్‌కరెంట్ ప్రొటెక్షన్, ఓవర్‌వోల్టేజ్ ప్రొటెక్షన్, టెంపరేచర్ లిమిటింగ్ మరియు TEC ఓపెన్-సర్క్యూట్ మరియు షార్ట్-సర్క్యూట్ డిటెక్షన్ ఉన్నాయి.
