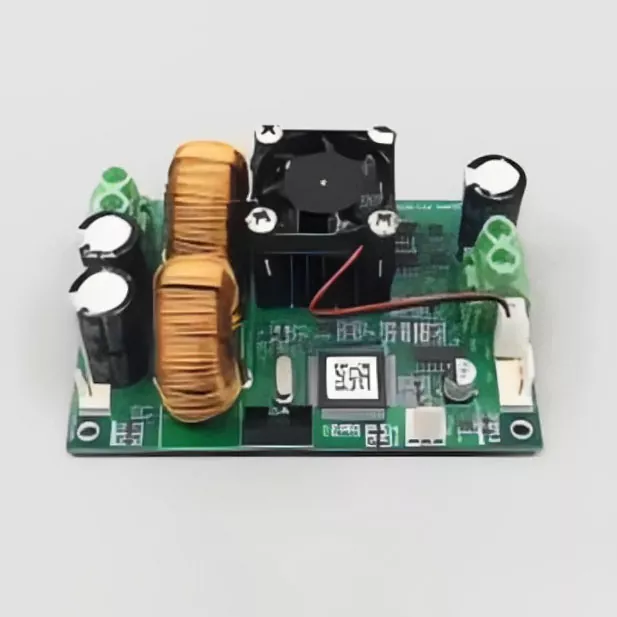

PID ఉష్ణోగ్రత కంట్రోలర్

X-Meritan పారిశ్రామిక తాపన మరియు శీతలీకరణ వ్యవస్థలలో ఉపయోగించే PID ఉష్ణోగ్రత కంట్రోలర్‌లను తయారు చేస్తుంది. ఈ పరికరాలు సెన్సార్ నుండి ఉష్ణోగ్రత సిగ్నల్‌ను చదివి, దానిని సెట్‌పాయింట్‌తో సరిపోల్చండి మరియు ప్రక్రియ ఉష్ణోగ్రతను స్థిరంగా ఉంచడానికి అవుట్‌పుట్‌ను సర్దుబాటు చేస్తాయి. సాధారణ అప్లికేషన్లలో ప్లాస్టిక్ ఎక్స్‌ట్రాషన్, ప్యాకేజింగ్ మెషినరీ, లేబొరేటరీ ఫర్నేస్‌లు మరియు ఫుడ్ ప్రాసెసింగ్ లైన్‌లు ఉన్నాయి.

కంట్రోలర్ స్వతంత్ర తాపన పరికరం కాదు. ఇది రిలే, సాలిడ్-స్టేట్ రిలే (SSR) లేదా అనలాగ్ అవుట్‌పుట్‌ను నడిపించే నియంత్రణ సిగ్నల్‌ను అందిస్తుంది. అసలు తాపన లేదా శీతలీకరణ అనేది కార్ట్రిడ్జ్ హీటర్లు, బ్యాండ్ హీటర్లు లేదా శీతలీకరణ కవాటాలు వంటి బాహ్య మూలకాల ద్వారా నిర్వహించబడుతుంది.

PID నియంత్రణ ఎలా పనిచేస్తుంది

PID అంటే ప్రొపోర్షనల్, ఇంటెగ్రల్ మరియు డెరివేటివ్. కంట్రోలర్ నిరంతరం సెట్‌పాయింట్ మరియు వాస్తవ ఉష్ణోగ్రత మధ్య వ్యత్యాసాన్ని కొలుస్తుంది. ఈ వ్యత్యాసాన్ని లోపం అంటారు.

అనుపాత పదం ప్రస్తుత దోషానికి అనులోమానుపాతంలో అవుట్‌పుట్‌ను ఉత్పత్తి చేస్తుంది. సమగ్ర పదం గత లోపాలను కూడబెట్టింది మరియు స్థిరమైన-స్థితి ఆఫ్‌సెట్‌ను సరిచేస్తుంది. ఉత్పన్న పదం మార్పు రేటుకు ప్రతిస్పందిస్తుంది మరియు ఓవర్‌షూట్‌ను తగ్గించడంలో సహాయపడుతుంది.

ఆచరణలో, వినియోగదారు లేదా కంట్రోలర్ యొక్క ఆటో-ట్యూన్ ఫంక్షన్ మూడు పారామితులను సెట్ చేస్తుంది: అనుపాత బ్యాండ్, సమగ్ర సమయం మరియు ఉత్పన్న సమయం. సరైన ట్యూనింగ్ అవసరం. పేలవంగా ట్యూన్ చేయబడిన PID లూప్ డోలనం చేస్తుంది లేదా నెమ్మదిగా ప్రతిస్పందిస్తుంది. ఆన్-ఆఫ్ నియంత్రణ సరళమైనది మరియు ప్రక్రియ ఉష్ణోగ్రత స్వింగ్‌లను తట్టుకునే చోట ఉపయోగించబడుతుంది.

సాంకేతిక పారామితులు

అన్ని స్పెసిఫికేషన్‌లు తుది పరీక్షలో ధృవీకరించబడతాయి. ప్రతి యూనిట్‌తో కాలిబ్రేషన్ సర్టిఫికేట్ అందించబడుతుంది.

ఇన్‌పుట్ మరియు అవుట్‌పుట్ ఎంపికలు

కంట్రోలర్ తప్పనిసరిగా ఉష్ణోగ్రత సెన్సార్ మరియు లోడ్ స్విచింగ్ పరికరానికి సరిపోలాలి. దిగువ పట్టిక సాధారణ కలయికలను సంగ్రహిస్తుంది.

ఇన్‌పుట్ రకం మరియు సెన్సార్ మధ్య అసమతుల్యత తప్పు రీడింగ్‌లకు కారణమవుతుంది. అవుట్‌పుట్ మరియు లోడ్ స్విచ్చింగ్ పరికరం మధ్య అసమతుల్యత విఫలమైన నియంత్రణ లేదా కాంపోనెంట్ నష్టాన్ని కలిగిస్తుంది.

PID vs ఆన్-ఆఫ్ కంట్రోల్

ఉష్ణోగ్రత సెట్‌పాయింట్ కంటే దిగువకు పడిపోయినప్పుడు ఆన్-ఆఫ్ కంట్రోల్ అవుట్‌పుట్‌ను పూర్తిగా ఆన్ చేస్తుంది మరియు సెట్‌పాయింట్ కంటే హిస్టెరిసిస్ బ్యాండ్‌తో పాటు పెరిగినప్పుడు పూర్తిగా ఆఫ్ అవుతుంది. ఈ పద్ధతి సరళమైనది మరియు ఉష్ణోగ్రత స్వింగ్‌లు ఆమోదయోగ్యమైన పెద్ద ఉష్ణ ద్రవ్యరాశి కలిగిన వ్యవస్థలకు పని చేస్తుంది.

PID నియంత్రణ అవుట్‌పుట్‌ను నిరంతరంగా లేదా వేగవంతమైన పేలుళ్లలో మాడ్యులేట్ చేస్తుంది. ఇది కనిష్ట డోలనంతో సెట్‌పాయింట్‌కు దగ్గరగా ఉష్ణోగ్రతను నిర్వహిస్తుంది. ప్రయోగశాల ఇంక్యుబేటర్‌లు, ఇంజెక్షన్ మోల్డింగ్ నాజిల్‌లు మరియు లేజర్ డయోడ్ ఉష్ణోగ్రత నియంత్రణ వంటి గట్టి ఉష్ణోగ్రతను తట్టుకునే ప్రక్రియలకు PID అవసరం.

X-Meritan కంట్రోలర్‌లలో ఆటో-ట్యూన్ ఫంక్షన్ నియంత్రిత ఆటంకాన్ని పరిచయం చేయడం ద్వారా మరియు ప్రక్రియ ప్రతిస్పందనను కొలవడం ద్వారా ప్రారంభ PID పారామితులను గణిస్తుంది. ఆటో-ట్యూన్ తర్వాత, సరైన పనితీరు కోసం మాన్యువల్ ఫైన్-ట్యూనింగ్ తరచుగా అవసరం.

సంస్థాపన మరియు వైరింగ్ పరిగణనలు

తప్పు వైరింగ్ అనేది ఫీల్డ్ వైఫల్యాలకు అత్యంత సాధారణ కారణం. ఇన్‌స్టాలేషన్ సమయంలో ఈ క్రింది అంశాలను తనిఖీ చేయాలి:

థర్మోకపుల్ ఇన్‌పుట్: సరైన థర్మోకపుల్ ఎక్స్‌టెన్షన్ వైర్‌ని ఉపయోగించండి. రాగి తీగను ఉపయోగించవద్దు. ధ్రువణత తప్పక సరిపోలాలి. కంట్రోలర్‌లో నిర్మించిన కోల్డ్ జంక్షన్ పరిహారం టెర్మినల్ బ్లాక్ తెలిసిన ఉష్ణోగ్రత వద్ద ఉందని ఊహిస్తుంది. టెర్మినల్ ఉష్ణోగ్రత డ్రిఫ్ట్‌కు కారణమయ్యే వేడి గాలి మూలాల దగ్గర కంట్రోలర్‌ను ఉంచడం మానుకోండి.

RTD ఇన్‌పుట్: సీసం నిరోధకతను రద్దు చేయడానికి మూడు-వైర్ లేదా నాలుగు-వైర్ కనెక్షన్‌ని ఉపయోగించండి. రెండు-వైర్ కనెక్షన్ కొలత లోపాన్ని పరిచయం చేస్తుంది, ముఖ్యంగా పొడవైన కేబుల్ పరుగులతో.

SSR అవుట్‌పుట్: కంట్రోలర్ యొక్క SSR అవుట్‌పుట్ తక్కువ-వోల్టేజ్ DC పల్స్. ఇది తప్పనిసరిగా బాహ్య SSR యొక్క నియంత్రణ ఇన్‌పుట్‌కు కనెక్ట్ చేయబడాలి. దానిని నేరుగా హీటింగ్ ఎలిమెంట్‌కి కనెక్ట్ చేయవద్దు.

రిలే అవుట్‌పుట్: రిలే పరిచయాలను రక్షించడానికి ప్రేరక లోడ్‌ల అంతటా స్నబ్బర్ సర్క్యూట్‌ను ఉపయోగించండి. ఇచ్చిన కరెంట్ వద్ద నిర్దిష్ట సంఖ్యలో కార్యకలాపాల కోసం రిలే జీవితం రేట్ చేయబడుతుంది. అధిక కరెంట్ వద్ద తరచుగా మారడం జీవితాన్ని తగ్గిస్తుంది.

విద్యుత్ సరఫరా: విస్తృత వోల్టేజ్ ఇన్‌పుట్ చాలా పారిశ్రామిక మెయిన్‌లను అంగీకరిస్తుంది. కానీ సమీపంలోని మోటార్లు లేదా కాంటాక్టర్ల నుండి వోల్టేజ్ వచ్చే చిక్కులు నియంత్రికను దెబ్బతీస్తాయి. పవర్ లైన్ శబ్దంగా ఉంటే సర్జ్ ప్రొటెక్టర్ లేదా లైన్ ఫిల్టర్‌ని ఉపయోగించండి.

గ్రౌండింగ్: గ్రౌండ్ టెర్మినల్‌ను సరైన భూమికి కనెక్ట్ చేయండి. ఇది విద్యుత్ శబ్దాన్ని తగ్గిస్తుంది మరియు భద్రతను మెరుగుపరుస్తుంది.

ఎంపిక గైడ్

PID ఉష్ణోగ్రత కంట్రోలర్‌ను ఎంచుకోవడానికి, ఈ ప్రశ్నలకు సమాధానం ఇవ్వండి:

1. ఏ రకమైన సెన్సార్ ఉపయోగించబడుతుంది?

థర్మోకపుల్స్ విస్తృత ఉష్ణోగ్రత పరిధిని కవర్ చేస్తాయి మరియు త్వరగా స్పందిస్తాయి. RTDలు తక్కువ ఉష్ణోగ్రతల వద్ద మరింత ఖచ్చితమైనవి మరియు స్థిరంగా ఉంటాయి కానీ నెమ్మదిగా ఉంటాయి. ట్రాన్స్మిటర్ నుండి ఉష్ణోగ్రత సిగ్నల్ వచ్చినప్పుడు అనలాగ్ ఇన్‌పుట్‌లు ఉపయోగించబడతాయి.

2. అవసరమైన ఉష్ణోగ్రత పరిధి ఏమిటి?

కంట్రోలర్ పరిధి తప్పనిసరిగా ఆశించిన ఆపరేటింగ్ పరిధిని కవర్ చేయాలి. అవసరమైన దానికంటే విస్తృత పరిధి కలిగిన కంట్రోలర్‌ను ఉపయోగించడం రిజల్యూషన్‌ను తగ్గిస్తుంది. ఉదాహరణకు, 0-1370°C పరిధి కలిగిన K థర్మోకపుల్ కంట్రోలర్ 1°C రిజల్యూషన్‌ను చూపుతుంది. 0-400°C పరిధి కలిగిన కంట్రోలర్ 0.1°C రిజల్యూషన్‌ని చూపవచ్చు.

3. లోడ్ స్విచ్చింగ్ పరికరం అంటే ఏమిటి?

SSRని ఉపయోగిస్తుంటే, SSR డ్రైవ్ అవుట్‌పుట్‌ని ఎంచుకోండి. మెకానికల్ కాంటాక్టర్‌ని ఉపయోగిస్తుంటే, రిలే అవుట్‌పుట్ సరైనది. తుది నియంత్రణ మూలకం అనుపాత వాల్వ్ లేదా SCR పవర్ కంట్రోలర్ అయితే, అనలాగ్ అవుట్‌పుట్‌ని ఉపయోగించండి.

4. ఏ ఖచ్చితత్వం అవసరం?

ప్రదర్శన ఖచ్చితత్వం స్పెసిఫికేషన్ ±0.5% FS లేదా ±1 అంకె. 0-400°C పరిధికి, అది ±2°C. ప్రక్రియకు ±0.5°C నియంత్రణ అవసరమైతే, నియంత్రిక మాత్రమే దానిని సాధించదు. సెన్సార్ ఖచ్చితత్వం, ఉష్ణ నష్టం మరియు సిస్టమ్ ట్యూనింగ్ కూడా తుది నియంత్రణ ఖచ్చితత్వానికి దోహదం చేస్తాయి.

5. కమ్యూనికేషన్ లేదా అలారం అవసరమా?

అధిక-ఉష్ణోగ్రత రక్షణ కోసం అలారం అవుట్‌పుట్‌లు ఉపయోగపడతాయి. RS485 Modbus నియంత్రికను PLC లేదా కంప్యూటర్ నుండి పర్యవేక్షించడానికి మరియు సర్దుబాటు చేయడానికి అనుమతిస్తుంది. ఈ ఎంపికలు ధరను జోడిస్తాయి, కాబట్టి అనువర్తనానికి అవసరమైన వాటిని మాత్రమే ఎంచుకోండి.

సాధారణ అప్లికేషన్లు

ప్లాస్టిక్ మరియు ప్యాకేజింగ్ మెషినరీ

PID కంట్రోలర్‌లు ఎక్స్‌ట్రాషన్ బారెల్స్, హాట్ రన్నర్ మానిఫోల్డ్‌లు మరియు హీట్ సీలింగ్ బార్‌ల ఉష్ణోగ్రతను నియంత్రిస్తాయి. స్థిరమైన ఉష్ణోగ్రత పదార్థం క్షీణతను నిరోధిస్తుంది మరియు సీల్ నాణ్యతను నిర్ధారిస్తుంది.

ప్రయోగశాల సామగ్రి

మఫిల్ ఫర్నేస్‌లు, ఎండబెట్టడం ఓవెన్‌లు మరియు స్థిర ఉష్ణోగ్రత స్నానాలు పునరావృతమయ్యే పరిస్థితుల కోసం PID కంట్రోలర్‌లపై ఆధారపడతాయి. ఈ వ్యవస్థల యొక్క స్లో థర్మల్ ప్రతిస్పందనకు సమగ్ర పదాన్ని జాగ్రత్తగా ట్యూనింగ్ చేయడం అవసరం.

ఫుడ్ ప్రాసెసింగ్

వాణిజ్య ఓవెన్‌లు, ఫ్రయ్యర్లు మరియు పాశ్చరైజర్‌లు ఆహార భద్రత మరియు నాణ్యతా ప్రమాణాలకు అనుగుణంగా PID కంట్రోలర్‌లను ఉపయోగిస్తాయి. ఖచ్చితమైన తక్కువ-ఉష్ణోగ్రత కొలత కోసం కంట్రోలర్ తరచుగా PT100 సెన్సార్‌తో పని చేస్తుంది.

సెమీకండక్టర్ మరియు ఎలక్ట్రానిక్స్ తయారీ

టంకం స్టేషన్లు, రిఫ్లో ఓవెన్లు మరియు క్యూరింగ్ ఓవెన్లకు గట్టి ఉష్ణోగ్రత ప్రొఫైల్స్ అవసరం. PID కంట్రోలర్ వేగంగా మారడం మరియు చక్కటి నియంత్రణ కోసం SSR అవుట్‌పుట్‌లతో పనిచేస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: ఆచరణలో PID మరియు ON-OFF నియంత్రణ మధ్య తేడా ఏమిటి?

జ: ఆన్-ఆఫ్ కంట్రోల్ అవుట్‌పుట్‌ను ఫుల్ ఆన్ మరియు ఫుల్ ఆఫ్ మధ్య టోగుల్ చేస్తుంది. సెట్ పాయింట్ చుట్టూ ఉష్ణోగ్రత స్వింగ్స్. PID నియంత్రణ ఉష్ణోగ్రతను దాదాపు స్థిరంగా ఉంచడానికి అవుట్‌పుట్‌ను నిరంతరం సర్దుబాటు చేస్తుంది. ప్రక్రియ చిన్న విచలనాన్ని మాత్రమే తట్టుకున్నప్పుడు PIDని ఉపయోగించండి.

ప్ర: ఆటో-ట్యూన్ అంటే ఏమిటి మరియు నేను దానిని ఎప్పుడు ఉపయోగించాలి?

A: ఆటో-ట్యూన్ అనేది PID పారామితులను స్వయంచాలకంగా గణించే లక్షణం. నియంత్రిత పద్ధతిలో అవుట్‌పుట్‌ను ఆన్ మరియు ఆఫ్ చేయడం ద్వారా మరియు సిస్టమ్ ఎలా స్పందిస్తుందో కొలవడం ద్వారా ఇది పని చేస్తుంది. ప్రారంభ సెటప్ సమయంలో లేదా థర్మల్ లోడ్ గణనీయంగా మారినప్పుడు ఆటో-ట్యూన్‌ని అమలు చేయండి. స్వీయ-ట్యూన్ తర్వాత, పనితీరును ధృవీకరించండి మరియు అవసరమైతే మాన్యువల్ సర్దుబాట్లు చేయండి.

ప్ర: నా ఉష్ణోగ్రత సెట్‌పాయింట్‌ను ఎందుకు మించిపోయింది?

A: ఓవర్‌షూట్ అంటే సాధారణంగా అనుపాత బ్యాండ్ చాలా ఇరుకైనది లేదా సమగ్ర సమయం చాలా తక్కువగా ఉంటుంది. ఉష్ణోగ్రత సెట్‌పాయింట్‌కు చేరుకోవడానికి ముందు కంట్రోలర్ చాలా ఎక్కువ అవుట్‌పుట్‌ని వర్తింపజేస్తోంది. అనుపాత బ్యాండ్‌ని పెంచండి లేదా సమగ్ర చర్యను తగ్గించండి. ఆటో-ట్యూన్ ప్రారంభ బిందువును కనుగొనడంలో సహాయపడుతుంది.

ప్ర: నేను తాపన మరియు శీతలీకరణ కోసం ఒకే కంట్రోలర్‌ని ఉపయోగించవచ్చా?

A: కొన్ని మోడల్‌లు హీట్/కూల్ డ్యూయల్ అవుట్‌పుట్‌కు మద్దతు ఇస్తాయి. వారు వేడి కోసం ఒక అవుట్పుట్ మరియు శీతలీకరణ కోసం మరొక ఉత్పత్తిని అందిస్తారు. ఎయిర్ కూలింగ్ ఫ్యాన్‌లతో కూడిన ప్లాస్టిక్ ఎక్స్‌ట్రూడర్‌లు వంటి రెండూ అవసరమయ్యే సిస్టమ్‌లకు ఇది ఉపయోగపడుతుంది. డ్యూయల్ అవుట్‌పుట్ లభ్యతను నిర్ధారించడానికి మోడల్ స్పెసిఫికేషన్‌లను తనిఖీ చేయండి.

ప్ర: నా సెన్సార్ అనుకూలంగా ఉందో లేదో నాకు ఎలా తెలుస్తుంది?

A: కంట్రోలర్ ఇన్‌పుట్ రకం తప్పనిసరిగా సెన్సార్‌తో సరిపోలాలి. థర్మోకపుల్స్ కోసం, టైప్ లెటర్ (K, J, T, మొదలైనవి) తప్పనిసరిగా సరిపోలాలి. RTDల కోసం, రెసిస్టెన్స్ కర్వ్ (PT100 లేదా PT1000) తప్పనిసరిగా సరిపోలాలి. తప్పు సెట్టింగ్‌ని ఉపయోగించడం వలన ఉష్ణోగ్రత రీడింగ్‌లు తప్పుగా ఉంటాయి. చాలా కంట్రోలర్‌లు ఇన్‌పుట్ రకాన్ని ఎంచుకోవడానికి కాన్ఫిగరేషన్ పరామితిని కలిగి ఉంటాయి.

ప్ర: PID కంట్రోలర్ యొక్క అంచనా జీవితకాలం ఎంత?

A: సరైన సంస్థాపన మరియు శీతలీకరణతో, ఎలక్ట్రానిక్స్ చాలా సంవత్సరాలు పనిచేయగలదు. రిలే అవుట్‌పుట్ అత్యంత సాధారణ దుస్తులు. రిలే కాంటాక్ట్ లైఫ్ తయారీదారుచే పేర్కొనబడింది మరియు మారే ఫ్రీక్వెన్సీ మరియు కరెంట్‌పై ఆధారపడి ఉంటుంది. SSR అవుట్‌పుట్‌లకు మెకానికల్ దుస్తులు లేవు కానీ వేడెక్కడం లేదా ఓవర్ వోల్టేజ్ కారణంగా విఫలమవుతాయి.

ప్ర: మీరు ట్యూనింగ్ కోసం సాంకేతిక సహాయాన్ని అందిస్తారా?

జ: అవును. మా ఇంజనీర్లు నిర్దిష్ట అప్లికేషన్‌ల కోసం ప్రారంభ సెటప్ మరియు ట్యూనింగ్‌లో సహాయపడగలరు. హీటర్ పవర్, సెన్సార్ రకం మరియు లోడ్ లక్షణాలతో సహా మీ థర్మల్ సిస్టమ్ వివరాలను అందించండి. మేము ఒక పని రోజులో ప్రతిస్పందిస్తాము.
