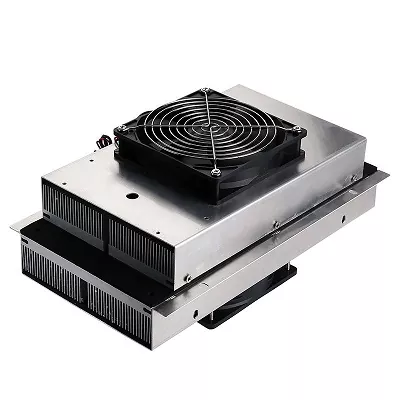

మా థర్మోఎలెక్ట్రిక్ కూలర్ అసెంబ్లీలు కాంపాక్ట్, స్థానికీకరించిన మరియు నియంత్రించదగిన ఉష్ణోగ్రత నిర్వహణ అవసరమయ్యే పరికరాల కోసం అభివృద్ధి చేయబడ్డాయి.X-మెరిటన్ఆప్టికల్, మెడికల్, ఇండస్ట్రియల్, ఆటోమోటివ్, ఎలక్ట్రానిక్ మరియు రీసెర్చ్ అప్లికేషన్‌ల కోసం థర్మోఎలెక్ట్రిక్ మెటీరియల్ డెవలప్‌మెంట్, TEC కాంపోనెంట్ అనుకూలీకరణ మరియు అసెంబ్లీ డిజైన్‌కు మద్దతు ఇస్తుంది.
మా థర్మోఎలెక్ట్రిక్ పదార్థాలు పరిసర పరిస్థితుల చుట్టూ ఉష్ణోగ్రత-నియంత్రణ అనువర్తనాల కోసం Bi₂Te₃-సంబంధిత సిస్టమ్‌లపై ఆధారపడి ఉంటాయి. మేము TEC కాంపోనెంట్ తయారీ కోసం ఎక్స్‌ట్రూడెడ్ Bi₂Te₃-Sb₂Te₃ మెటీరియల్‌లను కూడా ఉత్పత్తి చేస్తాము, పూర్తి చేసిన కాంపోనెంట్ యొక్క అవసరాలకు అనుగుణంగా మెటీరియల్ మరియు ప్రాసెసింగ్ ఎంపికలు ఎంపిక చేయబడతాయి.
X-మెరిటన్ అధిక పీడన ప్లాస్టిక్ డిఫార్మేషన్ ప్రక్రియను ఉపయోగించి ఎక్స్‌ట్రూడెడ్ Bi₂Te₃-Sb₂Te₃ థర్మోఎలెక్ట్రిక్ పదార్థాలను అభివృద్ధి చేస్తుంది. వెలికితీత ప్రక్రియ మెరుగైన ఇంటర్‌గ్రాన్యులర్ బాండింగ్‌తో దట్టమైన, ఆకృతి గల నిర్మాణాన్ని ఉత్పత్తి చేస్తుంది, ఇది పదార్థం యొక్క తదుపరి కట్టింగ్ మరియు సన్నబడటానికి మద్దతు ఇస్తుంది.
ప్రాసెసింగ్ సమయంలో డైమెన్షనల్ స్థిరత్వం మరియు మెకానికల్ రెసిస్టెన్స్ అవసరమయ్యే TEC భాగాలకు ఈ మెటీరియల్ నిర్మాణం ఉపయోగపడుతుంది. కాంపోనెంట్ డిజైన్ మరియు తయారీ పరిస్థితులపై ఆధారపడి, థర్మోఎలెక్ట్రిక్ ఎలిమెంట్స్ 0.2 మిమీ వరకు మందంతో ప్రాసెస్ చేయబడతాయి.
|
పరామితి |
స్పెసిఫికేషన్ |
|
మెటీరియల్ సిస్టమ్ |
Bi₂Te₃-Sb₂Te₃ ఆధారంగా |
|
ఇంగోట్ వ్యాసం |
25 మిమీ / 30 మిమీ / 35 మిమీ |
|
కడ్డీ పొడవు |
120 mm / 240 mm |
|
విద్యుత్ వాహకత |
870–1430 Ω⁻¹·cm⁻¹ |
|
సన్నని మూలకం సామర్ధ్యం |
డిజైన్ మరియు ప్రాసెసింగ్ ఆధారంగా 0.2 మిమీ వరకు తగ్గుతుంది |
|
ఆస్తి |
పి రకం |
N రకం |
|
సంపీడన బలం |
54.0 MPa |
66.0 MPa |
|
కోత బలం |
16.0 MPa |
21.0 MPa |
|
యంగ్ మాడ్యులస్ |
47.0 GPa |
42.0 GPa |
|
పాయిజన్ నిష్పత్తి |
0.30 |
0.30 |
|
ఉష్ణోగ్రత |
దిశ |
N రకం |
పి రకం |
|
-25°C |
ఎక్స్‌ట్రాషన్ వెంట |
10.2 × 10⁻⁶/K |
10.6 × 10⁻⁶/K |
|
-25°C |
ఎక్స్‌ట్రాషన్ అంతటా |
12.5 × 10⁻⁶/K |
10.8 × 10⁻⁶/K |
|
+50°C |
ఎక్స్‌ట్రాషన్ వెంట |
13.3 × 10⁻⁶/K |
14.0 × 10⁻⁶/K |
|
+50°C |
ఎక్స్‌ట్రాషన్ అంతటా |
16.6 × 10⁻⁶/K |
18.0 × 10⁻⁶/K |
|
+150°C |
ఎక్స్‌ట్రాషన్ వెంట |
15.5 × 10⁻⁶/K |
15.8 × 10⁻⁶/K |
|
+150°C |
ఎక్స్‌ట్రాషన్ అంతటా |
18.3 × 10⁻⁶/K |
19.9 × 10⁻⁶/K |
చివరి మెటీరియల్ గ్రేడ్, మూలకం జ్యామితి మరియు ప్రాసెసింగ్ పరిస్థితులు TEC డిజైన్ మరియు ఉద్దేశించిన అప్లికేషన్ ప్రకారం నిర్ణయించబడతాయి.
ఆప్టికల్ మాడ్యూల్స్ మరియు లేజర్ భాగాలు ఉష్ణోగ్రత వైవిధ్యానికి సున్నితంగా ఉంటాయి. స్థిరమైన ఆపరేటింగ్ పరిస్థితులు అవసరమైన చోట TEC సమావేశాలు స్థానికీకరించిన ఉష్ణోగ్రత స్థిరీకరణను అందించగలవు.
వైద్య మరియు పారిశ్రామిక పరికరాలకు కాంపాక్ట్ పరికరాల నిర్మాణాలలో నియంత్రిత ఉష్ణోగ్రత పరిస్థితులు అవసరం కావచ్చు. సాలిడ్-స్టేట్ థర్మోఎలెక్ట్రిక్ టెక్నాలజీని స్థానికీకరించిన కూలింగ్ లేదా హీటింగ్‌తో కూడిన అప్లికేషన్‌ల కోసం పరిగణించవచ్చు.
ఆటోమోటివ్ ఎలక్ట్రానిక్ సిస్టమ్‌లు కాంపాక్ట్ ప్రదేశాలలో మరియు మారుతున్న పర్యావరణ పరిస్థితులలో పనిచేయవచ్చు. స్థానికీకరించిన ఉష్ణ నిర్వహణ అవసరమయ్యే ఎంచుకున్న భాగాల కోసం TEC పరిష్కారాలను అభివృద్ధి చేయవచ్చు.
కాంపాక్ట్ ఎలక్ట్రానిక్ ఉత్పత్తులు సంప్రదాయ శీతలీకరణ నిర్మాణాలకు పరిమిత స్థలాన్ని కలిగి ఉండవచ్చు. థర్మోఎలెక్ట్రిక్ టెక్నాలజీ యాంత్రిక కదిలే భాగాలు లేకుండా స్థానికీకరించిన ఉష్ణోగ్రత నిర్వహణను అందిస్తుంది.
పరిశోధనా పరికరాలు తరచుగా అప్లికేషన్-నిర్దిష్ట ఉష్ణోగ్రత అవసరాలను కలిగి ఉంటాయి. TEC కాన్ఫిగరేషన్‌లు అవసరమైన ఆపరేటింగ్ పరిస్థితులు మరియు పరికరాల నిర్మాణానికి అనుగుణంగా ఉంటాయి.
TEC అసెంబ్లీ నాణ్యత మెటీరియల్ అనుగుణ్యతతో పాటు టంకం, రిఫ్లో, డిస్పెన్సింగ్, ఎలక్ట్రికల్ కనెక్షన్, సీలింగ్ మరియు తనిఖీ వంటి అసెంబ్లీ ప్రక్రియలపై ఆధారపడి ఉంటుంది.
X-మెరిటన్ యొక్క ఉత్పత్తి సౌకర్యాలలో టంకం, రిఫ్లో, డిస్పెన్సింగ్, కట్టింగ్, సీలింగ్, క్యూరింగ్, ప్రింటింగ్ మరియు సంబంధిత అసెంబ్లీ కార్యకలాపాల కోసం పరికరాలు ఉన్నాయి. ప్రత్యేకమైన ఉత్పత్తి లైన్లు మరియు టెస్టింగ్ సౌకర్యాలు కాంపోనెంట్ అసెంబ్లీ మరియు ఉత్పత్తి తనిఖీకి మద్దతు ఇస్తాయి.
నాణ్యత నిర్వహణ వ్యవస్థ ISO 9001:2015ని అనుసరిస్తుంది. వర్తించే ఉత్పత్తులు మరియు కాన్ఫిగరేషన్‌ల కోసం RoHS మరియు రీచ్ సమ్మతి సమాచారం అందుబాటులో ఉంది, సరఫరా చేయబడిన మెటీరియల్ లేదా అసెంబ్లీ ప్రకారం నిర్దిష్ట డాక్యుమెంటేషన్ నిర్ధారించబడింది.
X-మెరిటన్ కస్టమర్ డ్రాయింగ్‌లు, భౌతిక నమూనాలు, సాంకేతిక లక్షణాలు లేదా పరికరాల అవసరాల ఆధారంగా అనుకూలీకరించిన TEC భాగాలు మరియు సమావేశాలకు మద్దతు ఇస్తుంది.
అభివృద్ధి ప్రక్రియ క్రింది విధంగా ఉండవచ్చు:
అప్లికేషన్ రివ్యూ → మెటీరియల్ ఎంపిక → TEC కాంపోనెంట్ డిజైన్ → అసెంబ్లీ కాన్ఫిగరేషన్ → నమూనా మూల్యాంకనం → ఉత్పత్తి
ఇప్పటికే ఉన్న భాగాల కోసం, పునరుత్పత్తి లేదా సవరణకు సూచనగా డ్రాయింగ్ లేదా భౌతిక నమూనాను ఉపయోగించవచ్చు. కొత్త ప్రాజెక్ట్‌ల కోసం, అసెంబ్లీ కాన్ఫిగరేషన్ ఖరారు కావడానికి ముందు సాంకేతిక అవసరాలు సమీక్షించబడతాయి.
అవసరమైనప్పుడు వాల్యూమ్ ఉత్పత్తికి ముందు కస్టమర్ మూల్యాంకనం మరియు ఆమోదం కోసం నమూనాలను తయారు చేయవచ్చు.
కింది సమాచారం తగిన TEC కాన్ఫిగరేషన్‌ను నిర్ణయించడంలో సహాయపడుతుంది:
|
సమాచారం |
ప్రయోజనం |
|
వేడి లోడ్ |
అవసరమైన శీతలీకరణ సామర్థ్యాన్ని నిర్వచిస్తుంది |
|
లక్ష్య ఉష్ణోగ్రత |
అవసరమైన నియంత్రిత ఉష్ణోగ్రతను ఏర్పాటు చేస్తుంది |
|
పరిసర ఉష్ణోగ్రత |
పరిసర ఉష్ణ స్థితిని నిర్వచిస్తుంది |
|
సంస్థాపన కొలతలు |
అందుబాటులో ఉన్న స్థలాన్ని నిర్ణయిస్తుంది |
|
విద్యుత్ సరఫరా |
విద్యుత్ ఆపరేటింగ్ పరిస్థితులను ఏర్పాటు చేస్తుంది |
|
వేడి వెదజల్లే పద్ధతి |
హాట్-సైడ్ థర్మల్ పాత్‌ను నిర్వచిస్తుంది |
|
సెన్సార్ స్థానం |
ఉష్ణోగ్రత కొలత పాయింట్‌ను గుర్తిస్తుంది |
|
ఆపరేటింగ్ సైకిల్ |
పునరావృత థర్మల్ ఆపరేషన్‌ను అంచనా వేయడంలో సహాయపడుతుంది |
|
పరిమాణం |
నమూనా మరియు ఉత్పత్తి ప్రణాళికకు మద్దతు ఇస్తుంది |
అసెంబ్లీ ఇప్పటికే ఉన్న పరికరాల నిర్మాణంతో సరిపోలడానికి అవసరమైనప్పుడు డ్రాయింగ్ లేదా భౌతిక నమూనా కూడా ఉపయోగపడుతుంది.
అవును. విద్యుత్ ప్రవాహాన్ని తిప్పికొట్టడం ఉష్ణ బదిలీ దిశను మారుస్తుంది, TEC నియంత్రణ అవసరానికి అనుగుణంగా శీతలీకరణ లేదా వేడిని అందించడానికి అనుమతిస్తుంది.
అవును. TEC కాన్ఫిగరేషన్, థర్మల్ లోడ్, హాట్-సైడ్ పరిస్థితులు మరియు నియంత్రణ వ్యవస్థ అవసరమైన ఉష్ణోగ్రత పరిధికి అనుకూలంగా ఉన్నప్పుడు సబ్-యాంబియంట్ ఆపరేషన్ 0°C కంటే తక్కువగా విస్తరించవచ్చు.
నం. థర్మోఎలెక్ట్రిక్ పరికరాలు కంప్రెసర్లు, మోటార్లు లేదా ఇతర యాంత్రిక కదిలే భాగాల కంటే ఘన-స్థితి సెమీకండక్టర్ మూలకాలను ఉపయోగిస్తాయి. ఇది వైబ్రేషన్‌ను తగ్గించాల్సిన అనువర్తనాలకు వాటిని అనుకూలంగా చేస్తుంది.
TECకి అంతర్గతంగా నిరంతర అధిక-ప్రవాహ వెంటిలేషన్ అవసరం లేదు, అయితే వేడి వైపుకు బదిలీ చేయబడిన వేడిని సమర్థవంతంగా వెదజల్లవలసి ఉంటుంది. తగిన వేడి-తిరస్కరణ పద్ధతి పూర్తి పరికరాల రూపకల్పనపై ఆధారపడి ఉంటుంది.
