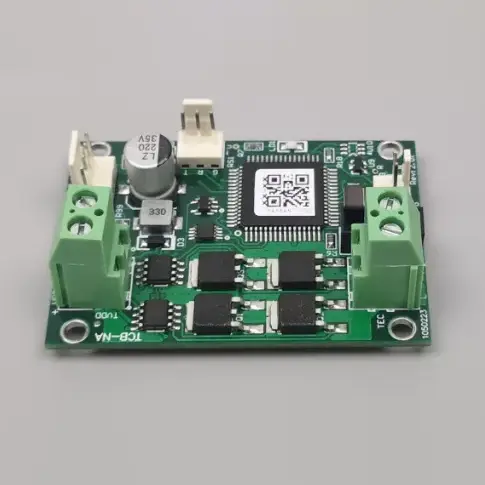

ప్రామాణిక కూలర్‌ల కోసం TCB-NA ఉష్ణోగ్రత కంట్రోలర్

స్టాండర్డ్ కూలర్‌ల కోసం X-Meritan TCB-NA ఉష్ణోగ్రత కంట్రోలర్ అనేది ప్రామాణిక థర్మోఎలెక్ట్రిక్ కూలర్‌ల (TEC) కోసం ఉష్ణోగ్రత నియంత్రణ మాడ్యూల్, ఇది శీతలీకరణ మరియు తాపన రెండింటికి మద్దతు ఇస్తుంది. ఇది ±0.1°C ఉష్ణోగ్రత నియంత్రణ ఖచ్చితత్వం, 0–10A TEC కరెంట్ మరియు -20°C నుండి +100°C వరకు నియంత్రణ పరిధిని అందిస్తుంది.

ప్రామాణిక ASCII సీరియల్ ఇంటర్‌ఫేస్, 10K NTC ఉష్ణోగ్రత సెన్సింగ్ మరియు కాంపాక్ట్ 60 × 42 × 26.5mm నిర్మాణంతో, TCB-NA పారిశ్రామిక మరియు వాణిజ్య థర్మల్ మేనేజ్‌మెంట్ సిస్టమ్‌లలో నేరుగా ఏకీకరణ కోసం రూపొందించబడింది.

సాంకేతిక లక్షణాలు

NTC B విలువను అనుకూలీకరించవచ్చు. వేరే B విలువ సంపూర్ణ ఉష్ణోగ్రత కొలతను ప్రభావితం చేస్తుంది కానీ ప్రాథమిక నియంత్రణ ఖచ్చితత్వాన్ని మార్చదు.

నియంత్రణ విధులు

తాపన మరియు శీతలీకరణ

కంట్రోలర్ NTC సెన్సార్ ద్వారా ఉష్ణోగ్రతను కొలుస్తుంది మరియు సెట్ పాయింట్ ప్రకారం TEC దిశను సర్దుబాటు చేస్తుంది. ఇది ఒకే మాడ్యూల్ ప్రత్యేక నియంత్రణ హార్డ్‌వేర్ లేకుండా తాపన మరియు శీతలీకరణ రెండింటినీ అందించడానికి అనుమతిస్తుంది.

ఆన్/ఆఫ్ రెగ్యులేషన్

లేజర్ డయోడ్ మరియు ప్రయోగశాల పరికరాలతో సహా ప్రామాణిక TEC అప్లికేషన్‌లలో స్థిరమైన ఉష్ణోగ్రత నిర్వహణ కోసం ఆన్/ఆఫ్ నియంత్రణ పద్ధతి రూపొందించబడింది.

సీరియల్ ఇంటర్ఫేస్

ఉష్ణోగ్రత సెట్టింగ్‌లు మరియు నిజ-సమయ పర్యవేక్షణను ASCII సీరియల్ ప్రోటోకాల్ ద్వారా నిర్వహించవచ్చు. విండోస్ హైపర్ టెర్మినల్ వంటి సాధారణ సీరియల్ సాధనాలను సెటప్ మరియు టెస్టింగ్ సమయంలో ఉపయోగించవచ్చు.

అంకితమైన అలారం మరియు "రెడీ" సిగ్నల్‌లు ఆపరేటింగ్-స్టేటస్ ఫీడ్‌బ్యాక్‌ను అందిస్తాయి, అయితే TEC షట్‌డౌన్ ఇన్‌పుట్ హోస్ట్ సిస్టమ్‌ను అవసరమైనప్పుడు TEC ఆపరేషన్‌ను నిలిపివేయడానికి అనుమతిస్తుంది.

పవర్ మ్యాచింగ్

TEC వోల్టేజ్

ప్రామాణిక కూలర్‌ల కోసం TCB-NA టెంపరేచర్ కంట్రోలర్ అంతర్గత అవుట్‌పుట్ వోల్టేజ్ పరిమితిని అందించనందున వోల్టేజ్ మ్యాచింగ్ కీలకం. సరఫరా వోల్టేజ్ కనెక్ట్ చేయబడిన TEC యొక్క రేట్ వోల్టేజీని మించకూడదు.

ఉదాహరణకు, 12V TECని ఉపయోగిస్తున్నప్పుడు, సిస్టమ్ విద్యుత్ సరఫరాను తదనుగుణంగా ఎంచుకోవాలి.

పవర్ అలల

కంట్రోలర్ యొక్క స్విచ్చింగ్ ఆపరేషన్ కనెక్ట్ చేయబడిన స్విచ్చింగ్ పవర్ సప్లైలో అలలను పెంచుతుంది. సిస్టమ్ విద్యుత్ శబ్దం లేదా EMIకి సున్నితంగా ఉండే ఇతర బోర్డులను కలిగి ఉంటే, కంట్రోలర్ కోసం ప్రత్యేక విద్యుత్ సరఫరా ఉత్తమం.

ఉష్ణోగ్రత పనితీరు

సెన్సార్ రేంజ్

కనెక్ట్ చేయబడిన 10K NTC పేర్కొన్న కొలత పరిధి -30°C నుండి +147°Cకి మద్దతు ఇస్తుంది, అయితే క్రియాశీల ఉష్ణోగ్రత నియంత్రణ -20°C నుండి +100°C వరకు పేర్కొనబడుతుంది.

ఖచ్చితత్వం

పేర్కొన్న ఉష్ణోగ్రత నియంత్రణ ఖచ్చితత్వం మరియు సెట్ ఉష్ణోగ్రత ఖచ్చితత్వం రెండూ ± 0.1°C. NTC టాలరెన్స్, సెన్సార్ ప్లేస్‌మెంట్, థర్మల్ కాంటాక్ట్, TEC లక్షణాలు, వేడి వెదజల్లడం మరియు పరిసర పరిస్థితుల ద్వారా వాస్తవ సిస్టమ్ పనితీరు కూడా ప్రభావితమవుతుంది.

కఠినమైన ఉష్ణోగ్రత స్థిరత్వం అవసరమయ్యే అనువర్తనాల కోసం, తుది TEC, సెన్సార్, లోడ్ మరియు మెకానికల్ నిర్మాణంతో పరీక్షను నిర్వహించాలి.

అప్లికేషన్ ప్రాంతాలు

లేజర్ డయోడ్లు

ఉష్ణోగ్రత నేరుగా ఆపరేటింగ్ పనితీరును ప్రభావితం చేసే లేజర్ డయోడ్ సిస్టమ్‌ల కోసం నియంత్రిక స్థిరమైన ఉష్ణ వాతావరణాన్ని నిర్వహించగలదు.

ప్రయోగశాల సామగ్రి

ఇది స్థిరమైన ఉష్ణోగ్రత నియంత్రణతో ప్రామాణిక థర్మోఎలెక్ట్రిక్ తాపన మరియు శీతలీకరణ అవసరమయ్యే ప్రయోగశాల పరికరాలకు అనుకూలంగా ఉంటుంది.

పారిశ్రామిక వ్యవస్థలు

పారిశ్రామిక పరికరాలు సాధారణ-ప్రయోజన TEC నియంత్రణ కోసం మాడ్యూల్‌ను ఉపయోగించవచ్చు, ఇక్కడ కాంపాక్ట్ ఇన్‌స్టాలేషన్, సీరియల్ కమ్యూనికేషన్ మరియు ఖర్చు సామర్థ్యం ముఖ్యమైనవి.

స్మార్ట్ ఉపకరణాలు

ధర-ఆధారిత నిర్మాణం స్మార్ట్ ఉపకరణాల తయారీకి మరియు ప్రామాణిక ఉష్ణోగ్రత నియంత్రణ అవసరమయ్యే ఇతర వాల్యూమ్ అప్లికేషన్‌లకు కంట్రోలర్‌ను అనుకూలంగా చేస్తుంది.

TCB-NA లేదా TCB-NE?

ప్రాజెక్ట్ ప్రామాణిక ఉష్ణోగ్రత నియంత్రణ మరియు వ్యయ సామర్థ్యానికి ప్రాధాన్యత ఇచ్చినప్పుడు TCB-NA అనుకూలంగా ఉంటుంది. మరింత అధునాతన శక్తి నిర్వహణ లేదా అధిక-స్థాయి ఉష్ణోగ్రత నియంత్రణ విధులు అవసరమయ్యే అనువర్తనాల కోసం, TCB-NE సిరీస్ మరింత సముచితంగా ఉండవచ్చు.

ఎంపిక TEC వోల్టేజ్, కరెంట్, టార్గెట్ ఉష్ణోగ్రత, నియంత్రణ అవసరాలు, సామర్థ్యం మరియు సిస్టమ్ ఆర్కిటెక్చర్ ఆధారంగా ఉండాలి.

సేకరణ అవసరాలు

ఆర్డర్ చేయడానికి ముందు, కొనుగోలుదారులు TEC రేటెడ్ వోల్టేజ్, గరిష్ట కరెంట్, విద్యుత్ సరఫరా వోల్టేజ్, లక్ష్య ఉష్ణోగ్రత, అవసరమైన ఖచ్చితత్వం, NTC స్పెసిఫికేషన్, కమ్యూనికేషన్ అవసరాలు మరియు ఆపరేటింగ్ వాతావరణాన్ని నిర్ధారించాలి.

X-Meritan చైనాలో దాని స్వంత కర్మాగారాన్ని నిర్వహిస్తోంది, PCB అసెంబ్లీ మరియు తుది అమరికను కవర్ చేస్తుంది. దీని ఇంజనీరింగ్ బృందం TEC వోల్టేజ్ మ్యాచింగ్, పవర్ రిపుల్ మేనేజ్‌మెంట్ మరియు కాన్ఫిగరేషన్ అవసరాలకు సాంకేతిక మద్దతును అందించగలదు. స్టాండర్డ్ కాంపోనెంట్ ఇన్వెంటరీ మరియు ఓవర్సీస్ లాజిస్టిక్స్ OEM మరియు వాల్యూమ్ ప్రొక్యూర్‌మెంట్‌కు మద్దతు ఇస్తుంది.

ఇన్‌స్టాలేషన్ నోట్స్

విద్యుత్ సరఫరా తప్పనిసరిగా TEC రేటింగ్‌కు అనుగుణంగా ఉండాలి. ప్రామాణిక కూలర్‌ల కోసం TCB-NA ఉష్ణోగ్రత కంట్రోలర్‌లో అంతర్గత అవుట్‌పుట్ వోల్టేజ్ పరిమితి లేనందున TEC వోల్టేజ్‌ను అధిగమించడం వల్ల కాంపోనెంట్ ఓవర్‌లోడ్ కావచ్చు.

0–10A కరెంట్ స్పెసిఫికేషన్‌ను TEC, వైరింగ్, కనెక్టర్‌లు మరియు విద్యుత్ సరఫరాతో కలిపి మూల్యాంకనం చేయాలి. పూర్తి థర్మోఎలెక్ట్రిక్ వ్యవస్థకు సరైన వేడి వెదజల్లడం కూడా అవసరం.

ఇతర సున్నితమైన ఎలక్ట్రానిక్‌లను అదే స్విచ్చింగ్ పవర్ సప్లైకి కనెక్ట్ చేసినప్పుడు, చివరి సిస్టమ్ ఇంటిగ్రేషన్‌కు ముందు రిపుల్ మరియు EMI పనితీరును తనిఖీ చేయండి.

తరచుగా అడిగే ప్రశ్నలు

TCB-NA ఏ TEC వోల్టేజీకి మద్దతు ఇస్తుంది?

కంట్రోలర్ 5V నుండి 27V వరకు TEC వోల్టేజ్‌లకు మద్దతు ఇస్తుంది. TEC వోల్టేజ్ తప్పనిసరిగా బోర్డు సరఫరా వోల్టేజీకి సమానంగా లేదా అంతకంటే ఎక్కువ ఉండాలి. TCB-NA అంతర్గత అవుట్‌పుట్ వోల్టేజ్ పరిమితిని కలిగి లేనందున, విద్యుత్ సరఫరా TEC యొక్క రేట్ వోల్టేజీని మించకూడదు.

గరిష్ట TEC కరెంట్ ఎంత?

ప్రామాణిక కూలర్‌ల కోసం TCB-NA ఉష్ణోగ్రత కంట్రోలర్ TEC ప్రస్తుత పరిధి 0–10Aకి మద్దతు ఇస్తుంది. TEC రేటింగ్, థర్మల్ లోడ్, వైరింగ్, కనెక్టర్లు మరియు విద్యుత్ సరఫరా సామర్థ్యం ప్రకారం అసలు ఆపరేటింగ్ కరెంట్ ఎంచుకోవాలి.

కంట్రోలర్ తాపన మరియు శీతలీకరణ రెండింటినీ అందించగలదా?

అవును. ద్వి దిశాత్మక నియంత్రణ నిర్మాణం TECని తాపన మరియు శీతలీకరణ మోడ్‌లలో పనిచేయడానికి అనుమతిస్తుంది, మారుతున్న పరిసర పరిస్థితులలో లక్ష్య ఉష్ణోగ్రతను నిర్వహించడం సాధ్యపడుతుంది.

కంట్రోలర్ ఏ ఉష్ణోగ్రత సెన్సార్‌ని ఉపయోగిస్తుంది?

ప్రామాణిక కాన్ఫిగరేషన్ 3950 డిఫాల్ట్ B విలువతో 10K NTCని ఉపయోగిస్తుంది. అప్లికేషన్ అవసరాలకు అనుగుణంగా B విలువను అనుకూలీకరించవచ్చు. పేర్కొన్న కొలత పరిధి -30°C నుండి +147°C, నియంత్రణ పరిధి -20°C నుండి +100°C.

TCB-NA ని ఎలా నియంత్రించవచ్చు లేదా పర్యవేక్షించవచ్చు?

కంట్రోలర్ ఉష్ణోగ్రత సెట్టింగ్ మరియు నిజ-సమయ పర్యవేక్షణ కోసం ప్రామాణిక ASCII సీరియల్ ఇంటర్‌ఫేస్‌ను ఉపయోగిస్తుంది. ఇది హోస్ట్ కంట్రోల్ సిస్టమ్‌తో ఏకీకరణ కోసం అలారం మరియు "సిద్ధంగా" స్థితి సంకేతాలను మరియు TEC షట్‌డౌన్ ఇన్‌పుట్‌ను కూడా అందిస్తుంది.
