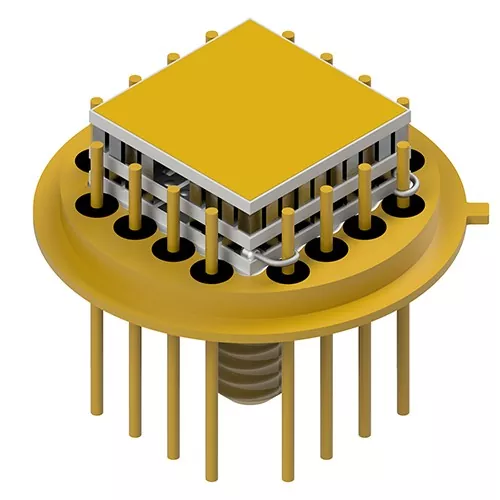

X-Meritan మైక్రో థర్మోఎలెక్ట్రిక్ కూలర్‌లతో ఖచ్చితమైన అసెంబ్లీలను తయారు చేస్తుంది, థర్మల్ అడ్డంకులు, అవుట్‌గ్యాసింగ్ ప్రమాదాలు మరియు వివిక్త శీతలీకరణ భాగాలను మౌంట్ చేయడంతో సంబంధం ఉన్న అసంబ్లీ సంక్లిష్టతలను తొలగించడానికి. మైక్రో-పెల్టియర్ ఎలిమెంట్స్, కస్టమ్ హెడర్ బేస్‌లు (కోవర్, సియుడబ్ల్యు, హెచ్‌టిసిసి/ఎల్‌టిసిసి) మరియు ఫీడ్‌బ్యాక్ థర్మిస్టర్‌లను క్లీన్‌రూమ్ పరిస్థితుల్లో ఏకీకృతం చేయడం ద్వారా, ఈ సొల్యూషన్ డై-అటాచ్ కోసం సిద్ధంగా ఉన్న టర్న్-కీ సబ్-అసెంబ్లీని ఏర్పరుస్తుంది. ఆప్టికల్ చిప్ క్రింద నేరుగా యాక్టివ్ స్పాట్ కూలింగ్ సెన్సార్ శ్రేణులలో చీకటి శబ్దాన్ని తగ్గిస్తుంది మరియు అధిక-పవర్ లేజర్ డయోడ్‌ల కోసం ఉద్గార తరంగదైర్ఘ్యాలను లాక్ చేస్తుంది.
టెలికాం ట్రాన్స్‌సీవర్‌లు, VCSELలు మరియు సూక్ష్మ స్పెక్ట్రోస్కోపిక్ సెన్సార్‌లలో విస్తృతంగా ఉపయోగించబడింది. హెడర్ బేస్‌లు అంతర్గత వైర్ బంధాన్ని క్రమబద్ధీకరించడానికి అనుకూల పిన్ జ్యామితి (స్థూపాకార, చదునైన చివరలు లేదా నెయిల్-హెడ్)తో నికెల్/గోల్డ్-ప్లేటెడ్ కోవర్ లేదా స్టీల్‌ను కలిగి ఉంటాయి.
|
ప్యాకేజీ శైలి |
బేస్ మెటీరియల్ |
పిన్ ఎంపికలు |
ప్రాథమిక అప్లికేషన్ |
TEC స్టేజింగ్ |
|

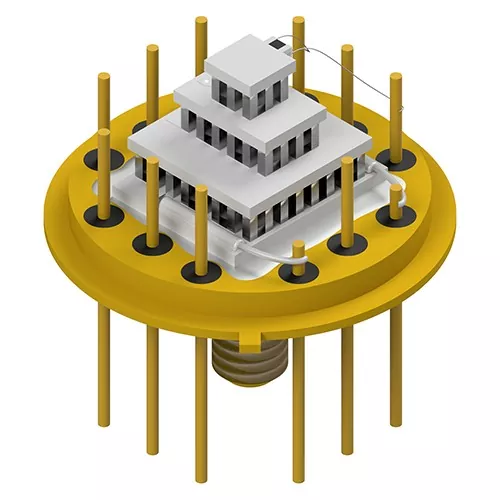

TO-8 |
కోవర్ / బంగారు పూతతో కూడిన ఉక్కు |
6, 12, 16 పిన్స్ |
IR, XRF, & గ్యాస్ డిటెక్టర్లు |
సింగిల్ నుండి 4-దశల వరకు |
|
TO-39 |
కోవర్ |
6, 8+ పిన్స్ |
విశ్లేషణాత్మక సెన్సార్ శ్రేణులు |
సింగిల్ నుండి 2-దశ |
|
TO-46 |
కోవర్ |
5, 6 పిన్స్ |
VCSELలు & మైక్రో సెన్సార్లు |
సింగిల్-స్టేజ్ |
|
TO-66 |
కోవర్ |
6, 9 పిన్స్ |
అధిక-సాంద్రత డిటెక్టర్ యూనిట్లు |
సింగిల్ నుండి 4-దశల వరకు |
|
TO-37 / TO-13 |
కోవర్ / స్టీల్ |
6 నుండి 16 పిన్స్ |
బహుళ-ఛానల్ IR శ్రేణులు |
సింగిల్ నుండి 2-దశ |
బహుళ-వాట్ థర్మల్ లోడ్‌లు మరియు దట్టమైన ఫోటోడెటెక్టర్ శ్రేణుల కోసం రూపొందించబడింది, ఇక్కడ నిర్మాణ దృఢత్వం మరియు ఖచ్చితమైన సహ-ప్లానరిటీ చాలా ముఖ్యమైనవి.
|
ఎన్‌క్లోజర్ రకం |
నిర్మాణ వస్తువులు |
పిన్ కౌంట్ |
సాధారణ టార్గెట్ పరికరం |
|

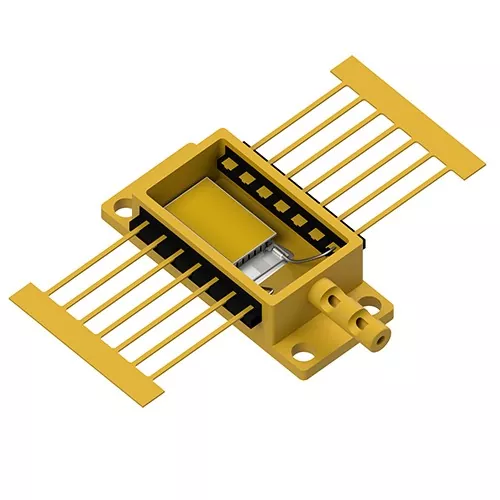

BTF (సీతాకోకచిలుక) |
కాపర్-టంగ్‌స్టన్ (CuW) బేస్‌తో కోవర్ |
14 పిన్స్ |
పంప్ లేజర్‌లు & టెలికాం ట్రాన్స్‌మిటర్లు |
|
HHL (హై హీట్ లోడ్) |
కోవర్, స్టీల్, లేదా కాపర్-మోలీ (CuMo) |
9 పిన్స్ |
హై-పవర్ ఇండస్ట్రియల్ లేజర్స్ |
|
PS-28 / బాక్స్ |
Ni/Au-ప్లేటెడ్ కోవర్ ఎన్‌క్లోజర్‌లు |
28 పిన్స్ |
మల్టీ-ఎలిమెంట్ ఆప్టికల్ డిటెక్టర్లు |
|
టోసా / రోసా |
CuW హీట్ స్ప్రెడర్‌లతో కోవర్ |
కస్టమ్ |
సబ్-మినియేచర్ ట్రాన్స్‌సీవర్ అసెంబ్లీలు |
|
HTCC / LTCC |
అధిక/తక్కువ-ఉష్ణోగ్రత సహ-ఫైర్డ్ సిరామిక్స్ |
అర్రే పిన్స్ |
తక్కువ-నాయిస్ ఫోటోడెటెక్టర్ శ్రేణులు |
యుటెక్టిక్ మైక్రో-బాండింగ్: సబ్-మాడ్యూల్స్ AuSn యూటెక్టిక్ ప్రిఫార్మ్‌లను నేరుగా ప్యాకేజీ హెడర్‌లకు ఉపయోగించి విక్రయించబడతాయి, వాహక ఎపాక్సీలను తొలగిస్తాయి మరియు హెర్మెటిక్ సీల్స్‌లో ఆర్గానిక్ అవుట్‌గ్యాసింగ్‌ను నివారించడం.
డార్క్ నాయిస్ సప్రెషన్: యాక్టివ్ స్పాట్ కూలింగ్ ఫోటోడెటెక్టర్ అర్రే జంక్షన్ ఉష్ణోగ్రతలను తగ్గిస్తుంది, థర్మల్ డార్క్ కరెంట్‌ను తగ్గిస్తుంది మరియు మొత్తం సిగ్నల్-టు-నాయిస్ రేషియోలను (S/N) మెరుగుపరుస్తుంది.
ఫ్లెక్సిబుల్ లీడ్ ఫ్రేమ్ కాన్ఫిగరేషన్‌లు: లూప్ ఇండక్టెన్స్ తగ్గించడానికి మరియు ఆటోమేటెడ్ వైర్-బాండింగ్ ప్రక్రియలను సులభతరం చేయడానికి హెడర్ పిన్‌లను ఫ్లాట్ చేయబడిన ఉపరితలాలు లేదా స్పైక్డ్ చిట్కాలతో సవరించవచ్చు.
మల్టీ-స్టేజ్ స్టేజింగ్ సామర్థ్యాలు: డీప్ కూలింగ్ డిఫరెన్షియల్‌లు (ΔT>70∘C) అవసరమయ్యే అప్లికేషన్‌ల కోసం సింగిల్-స్టేజ్ నుండి 4-స్టేజ్ మైక్రో-TEC కాన్ఫిగరేషన్‌లను కలిగి ఉంటుంది.
సహ-అభివృద్ధి చెందిన ప్యాకేజింగ్ (JDP): థర్మల్ CAD మోడలింగ్ మరియు మెటీరియల్ ఎంపిక నుండి వేగవంతమైన నమూనా నమూనా మరియు మాస్ వాల్యూమ్ తయారీకి పూర్తి అప్లికేషన్ ఇంజనీరింగ్ మద్దతు.
వేరియబుల్ కేస్ ఉష్ణోగ్రతల క్రింద లేజర్ జంక్షన్ ఉష్ణోగ్రతను లాక్ చేయడం ద్వారా TOSA/ROSA ట్రాన్స్‌సీవర్‌లు, EML లేజర్‌లు మరియు DWDM నెట్‌వర్క్‌లకు తరంగదైర్ఘ్యం స్థిరీకరణను అందిస్తుంది.
మైక్రో థర్మోఎలెక్ట్రిక్ కూలర్‌లతో కూడిన అసెంబ్లీలు ఎక్స్-రే ఫ్లోరోసెన్స్ (XRF) మరియు నాన్-డిస్పర్సివ్ ఇన్‌ఫ్రారెడ్ (NDIR) సెన్సార్‌ల కోసం కోల్డ్-సబ్‌స్ట్రేట్ ప్లాట్‌ఫారమ్‌లను సరఫరా చేస్తాయి, పర్యావరణ విశ్లేషణ సమయంలో సిగ్నల్ డ్రిఫ్ట్‌ను నివారిస్తుంది.
బటర్‌ఫ్లై (BTF) మరియు హై హీట్ లోడ్ (HHL) ప్యాకేజీల లోపల హీట్ ఫ్లక్స్‌ను నిర్వహిస్తుంది, బీమ్ నాణ్యతను కాపాడుతుంది మరియు డయోడ్ జీవితాన్ని పొడిగిస్తుంది.
ఫోకల్ ప్లేన్ అరేస్ (FPA), నైట్-విజన్ డిటెక్టర్లు మరియు ఆప్టికల్ గైడెన్స్ సెన్సార్‌ల కోసం శీతలీకరణ కఠినమైన మెకానికల్ వైబ్రేషన్ మరియు థర్మల్ షాక్‌కు లోబడి ఉంటుంది.
ఇన్-హౌస్ క్లీన్‌రూమ్ ప్యాకేజింగ్: అన్ని మైక్రో-TEC ప్లేస్‌మెంట్‌లు, వైర్ బాండింగ్ మరియు సీలింగ్ ఆపరేషన్‌లు ఆక్సీకరణ మరియు తేమ ట్రాపింగ్‌ను నిరోధించడానికి నియంత్రిత పరిసరాలలో జరుగుతాయి.
100% పారామీటర్ స్క్రీనింగ్: మైక్రో థర్మోఎలెక్ట్రిక్ కూలర్లు ఉన్న ప్రతి అసెంబ్లీలు షిప్‌మెంట్‌కు ముందు AC రెసిస్టెన్స్ (Rac), ఇన్సులేషన్ రెసిస్టెన్స్, థర్మల్ రెస్పాన్స్ మరియు డైమెన్షనల్ టాలరెన్స్‌ల కోసం పరీక్షకు లోనవుతాయి.
గుర్తించదగిన సరఫరా గొలుసు సమగ్రత: ధృవీకరించబడిన హెడర్ తయారీదారులతో ప్రత్యక్ష భాగస్వామ్యం బంగారు-పూత సంశ్లేషణ, వాక్యూమ్ బిగుతు మరియు ISO9001 ప్రమాణాలతో ఖచ్చితమైన సమ్మతిని నిర్ధారిస్తుంది.
ప్రీ-ఇంటిగ్రేటెడ్ అసెంబ్లీలు కాంప్లెక్స్ మాన్యువల్ మైక్రో-సోల్డరింగ్‌ను తొలగిస్తాయి, ఫ్యాక్టరీ-వెరిఫైడ్ యూటెక్టిక్ బాండ్ ఇంటెగ్రిటీకి (Rth కనిష్టీకరణ) హామీ ఇస్తాయి మరియు సీల్డ్ ప్యాకేజీల లోపల ఔట్‌గ్యాసింగ్ కాలుష్యాన్ని నివారిస్తాయి.
అవును. మా జాయింట్ డెవలప్‌మెంట్ ప్యాకేజింగ్ (JDP) ప్రోగ్రామ్ ద్వారా, కస్టమర్‌లు మా ప్రామాణిక Kovar/CuW హెడర్‌ల నుండి ఎంచుకోవచ్చు లేదా ఫ్యాక్టరీ TEC ఇంటిగ్రేషన్ మరియు వైర్-బాండింగ్ కోసం యాజమాన్య హౌసింగ్‌లను రవాణా చేయవచ్చు.
ఆర్గానిక్ అడ్హెసివ్స్ లేదా స్టాండర్డ్ సాఫ్ట్ సోల్డర్‌ల మాదిరిగా కాకుండా, AuSn యూటెక్టిక్ బాండింగ్ అధిక ఉష్ణ వాహకత, జీరో ఆర్గానిక్ అవుట్‌గ్యాసింగ్ మరియు దిగువన ఉన్న అధిక-ఉష్ణోగ్రత డై-అటాచ్ ఆపరేషన్‌లను తట్టుకునే బలమైన ఉమ్మడి బలాన్ని అందిస్తుంది.
దయచేసి లక్ష్య ప్యాకేజీ శైలి (ఉదా., TO-8, BTF), హీట్ లోడ్ (Qc), లక్ష్య ఉష్ణోగ్రత వ్యత్యాసం (ΔT), పిన్ కాన్ఫిగరేషన్ అవసరాలు మరియు ప్రాధాన్య డ్రైవింగ్ వోల్టేజ్/ప్రస్తుత పరిమితులను అందించండి.
