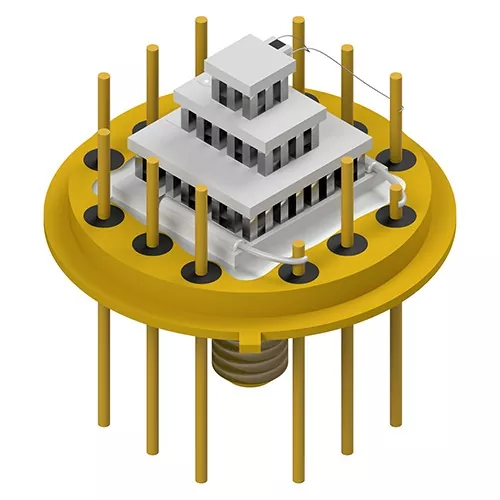

పెల్టియర్ అసెంబ్లీ

తయారీదారుగా，X-మెరిటన్ పెల్టియర్ అసెంబ్లీ మాడ్యూల్ యొక్క చల్లని వైపు మరియు వేడి వైపు మధ్య వేడిని బదిలీ చేయడానికి సెమీకండక్టర్ థర్మోఎలెక్ట్రిక్ సాంకేతికతను ఉపయోగిస్తుంది.

ప్రయోజనాలు

కాంపాక్ట్ ఇంటిగ్రేటెడ్ స్ట్రక్చర్

పెల్టియర్ అసెంబ్లీ థర్మోఎలెక్ట్రిక్ శీతలీకరణ భాగాలు మరియు వేడి వెదజల్లే భాగాలను ఒకే యూనిట్‌గా అనుసంధానిస్తుంది. ఈ నిర్మాణం ప్రత్యేక శీతలీకరణ భాగాల అవసరాన్ని తగ్గిస్తుంది మరియు పరిమిత పరికరాల ఖాళీలలో సంస్థాపనను సులభతరం చేస్తుంది.

సాలిడ్-స్టేట్ కూలింగ్ స్ట్రక్చర్

అసెంబ్లీ కంప్రెసర్ ఆధారిత శీతలీకరణ భాగాలు లేకుండా సెమీకండక్టర్ థర్మోఎలెక్ట్రిక్ కూలింగ్ టెక్నాలజీ ద్వారా పనిచేస్తుంది. ఘన-స్థితి నిర్మాణం యాంత్రిక శీతలీకరణ కదలికను తొలగిస్తుంది మరియు ఆపరేటింగ్ వైబ్రేషన్ మరియు శబ్దాన్ని తగ్గిస్తుంది.

డైరెక్ట్ హీట్ ట్రాన్స్ఫర్ డిజైన్

థర్మోఎలెక్ట్రిక్ మాడ్యూల్ నేరుగా చల్లని వైపు మరియు వేడి వైపు మధ్య వేడిని బదిలీ చేస్తుంది. ఈ డిజైన్ స్థిరమైన ఉష్ణ పరిస్థితులు అవసరమయ్యే ఎలక్ట్రానిక్ భాగాల కోసం స్థానికీకరించిన ఉష్ణోగ్రత నియంత్రణను అనుమతిస్తుంది.

ఇంటిగ్రేటెడ్ హీట్ డిస్సిపేషన్ సిస్టమ్

లక్ష్య ప్రాంతం నుండి వేడిని సేకరించేందుకు కోల్డ్ సైడ్ అల్యూమినియం లేదా కాపర్ హీట్ ట్రాన్స్‌ఫర్ బ్లాక్‌లను ఉపయోగిస్తుంది. వేడి వైపు ఒక అల్యూమినియం హీట్ సింక్ మరియు ఫ్యాన్‌ని అనుసంధానం చేసి బదిలీ చేయబడిన వేడిని విడుదల చేయడానికి మరియు అసెంబ్లీ యొక్క థర్మల్ బ్యాలెన్స్‌ని నిర్వహించడానికి.

ఫ్లెక్సిబుల్ స్ట్రక్చరల్ కాన్ఫిగరేషన్

కొలతలు, TEC కాన్ఫిగరేషన్ మరియు కనెక్షన్ ఇంటర్‌ఫేస్‌లతో సహా సంస్థాపన అవసరాలకు అనుగుణంగా అసెంబ్లీ నిర్మాణాన్ని సర్దుబాటు చేయవచ్చు.

కోర్ భాగాలు

పెల్టియర్ అసెంబ్లీ పనితీరు సెమీకండక్టర్ శీతలీకరణ అంశాలు, ఉష్ణ బదిలీ పదార్థాలు మరియు యాంత్రిక నిర్మాణాల మధ్య సమన్వయంపై ఆధారపడి ఉంటుంది.

థర్మోఎలెక్ట్రిక్ కూలింగ్ చిప్

థర్మోఎలెక్ట్రిక్ కూలింగ్ చిప్ అనేది ఉష్ణ బదిలీకి బాధ్యత వహించే ప్రధాన భాగం. విద్యుత్ ప్రవాహం సెమీకండక్టర్ పదార్థాల గుండా వెళుతున్నప్పుడు, వేడిని ఒక వైపున గ్రహించి, ఎదురుగా విడుదల చేసి, శీతలీకరణ ప్రభావాన్ని సృష్టిస్తుంది.

సిరామిక్ సబ్‌స్ట్రేట్

సిరామిక్ సబ్‌స్ట్రేట్‌లు థర్మోఎలెక్ట్రిక్ మూలకాలకు విద్యుత్ ఇన్సులేషన్ మరియు యాంత్రిక మద్దతును అందిస్తాయి. అవి సెమీకండక్టర్ చిప్ మరియు బాహ్య భాగాల మధ్య ఉష్ణ బదిలీ మార్గంలో భాగంగా కూడా పనిచేస్తాయి.

థర్మల్ ఇంటర్ఫేస్ మెటీరియల్

ఉష్ణ వాహకతను మెరుగుపరచడానికి మరియు ఉపరితల అంతరాల వల్ల కలిగే ఉష్ణ బదిలీ నష్టాన్ని తగ్గించడానికి కాంటాక్ట్ ఉపరితలాల మధ్య అధిక ఉష్ణ వాహకత సిలికాన్ గ్రీజు వర్తించబడుతుంది.

కోల్డ్ సైడ్ హీట్ ట్రాన్స్ఫర్ బ్లాక్

చల్లబడిన భాగం నుండి థర్మోఎలెక్ట్రిక్ మాడ్యూల్‌కు వేడిని బదిలీ చేయడానికి చల్లని వైపు అల్యూమినియం లేదా కాపర్ బ్లాక్‌లను ఉపయోగిస్తుంది.

హాట్ సైడ్ హీట్ డిస్సిపేషన్ స్ట్రక్చర్

వేడి వైపు ఒక అల్యూమినియం హీట్ సింక్ మరియు ఫ్యాన్‌ను అనుసంధానిస్తుంది, ఇది చల్లని వైపు నుండి బదిలీ చేయబడిన వేడిని మరియు ఆపరేషన్ సమయంలో ఉత్పన్నమయ్యే వేడిని తొలగించడానికి.

మెకానికల్ ఫిక్సింగ్ నిర్మాణం

పారిశ్రామిక-గ్రేడ్ స్క్రూలు లేదా ఎపోక్సీ రెసిన్ అంతర్గత మరియు బాహ్య భాగాలను సురక్షితంగా ఉంచడానికి ఉపయోగిస్తారు, ఆపరేషన్ సమయంలో అసెంబ్లీ స్థిరత్వాన్ని నిర్వహిస్తుంది.

అప్లికేషన్లు

దాని కాంపాక్ట్ నిర్మాణం మరియు సెమీకండక్టర్-ఆధారిత శీతలీకరణ పద్ధతి కారణంగా, X-మెరిటన్ పెల్టియర్ అసెంబ్లీ స్థానికీకరించిన ఉష్ణోగ్రత నియంత్రణ మరియు నియంత్రిత ఉష్ణ బదిలీ అవసరమయ్యే పరికరాలకు అనుకూలంగా ఉంటుంది.

తయారీ ప్రక్రియ మరియు నాణ్యత నియంత్రణ

X-మెరిటన్ తయారీ థర్మోఎలెక్ట్రిక్ మెటీరియల్ డెవలప్‌మెంట్, TEC కాంపోనెంట్ ప్రాసెసింగ్ మరియు అసెంబ్లీ ఇంటిగ్రేషన్‌ను కవర్ చేస్తుంది.

ఉత్పత్తి సామగ్రి: టిన్ డిప్పింగ్ ఫర్నేస్, వైబ్రేషన్ స్వింగ్ మోల్డ్ మెషిన్, వెల్డింగ్ మెషిన్, ఓవెన్, ఇంక్‌జెట్ ప్రింటర్, టంకం ఇనుము, డిస్పెన్సింగ్ మెషిన్, ఆటోమేటిక్ సీలింగ్ మెషిన్, కట్టింగ్ మెషిన్, సాలిడిఫికేషన్ మెషిన్, రిఫ్లో సోల్డరింగ్ పరికరాలు మరియు పూర్తిగా ఆటోమేటిక్ ప్రింటింగ్ మెషిన్.

అసెంబ్లీ తనిఖీ

థర్మోఎలెక్ట్రిక్ చిప్ ప్లేస్‌మెంట్: చిప్ పొజిషనింగ్ మరియు అసెంబ్లీ ఖచ్చితత్వాన్ని ధృవీకరించండి.

సిరామిక్ సబ్‌స్ట్రేట్ బాండింగ్: సిరామిక్ సబ్‌స్ట్రేట్‌లు మరియు థర్మోఎలెక్ట్రిక్ కాంపోనెంట్‌ల మధ్య బంధన స్థితిని తనిఖీ చేయండి.

టంకం కనెక్షన్: ఎలక్ట్రికల్ మరియు మెకానికల్ స్థిరత్వం కోసం సోల్డర్ జాయింట్‌లను తనిఖీ చేయండి.

థర్మల్ ఇంటర్‌ఫేస్ అప్లికేషన్: థర్మల్ గ్రీజు కవరేజ్ మరియు కాంటాక్ట్ ఉపరితల స్థితిని నిర్ధారించండి.

మెకానికల్ నిర్మాణ స్థిరత్వం: ఫిక్సింగ్ బలం మరియు మొత్తం అసెంబ్లీ సమగ్రతను తనిఖీ చేయండి.

తుది పనితీరు తనిఖీ

ఎలక్ట్రికల్ కనెక్షన్ స్థితి: ఎలక్ట్రికల్ కనెక్షన్ స్థితిని ధృవీకరించండి.

నిర్మాణాత్మక అనుగుణ్యత: భాగాల అమరిక మరియు అసెంబ్లీ పరిస్థితిని తనిఖీ చేయండి.

హీట్ ట్రాన్స్‌ఫర్ పాత్ కండిషన్: థర్మల్ కండక్షన్ పాత్ సమగ్రతను తనిఖీ చేయండి.

కూలింగ్ మరియు హీట్ డిస్సిపేషన్ ఆపరేషన్: శీతలీకరణ ఫంక్షన్ మరియు హీట్ డిస్సిపేషన్ ఆపరేషన్‌ను నిర్ధారించండి.

తరచుగా అడిగే సాంకేతిక ప్రశ్నలు

నేను పెల్టియర్ అసెంబ్లీని ఎలా మౌంట్ చేయాలి?

సంస్థాపనకు ముందు, కాంటాక్ట్ ఉపరితలం ఫ్లాట్ మరియు శుభ్రంగా ఉందని నిర్ధారించుకోండి. మాడ్యూల్ మరియు కాంటాక్ట్ ఉపరితలం మధ్య సమానంగా థర్మల్ గ్రీజును వర్తించండి. సిరామిక్ సబ్‌స్ట్రేట్‌పై అధిక ఒత్తిడిని నివారించడానికి ఫిక్సింగ్ స్క్రూలను సమానంగా బిగించండి.

వేడి వైపు వేడి వెదజల్లడానికి తగినంత స్థలం ఉండాలి. పేలవమైన థర్మల్ కాంటాక్ట్ లేదా తగినంత ఉష్ణ విడుదల సామర్థ్యం శీతలీకరణ పనితీరును తగ్గించవచ్చు.

ఏ వైపు వేడిగా ఉంటుంది మరియు ఏది చల్లగా ఉంటుంది?

కోల్డ్ సైడ్ టార్గెట్ భాగం నుండి వేడిని గ్రహిస్తుంది, అయితే హాట్ సైడ్ హీట్ సింక్ మరియు ఫ్యాన్ ద్వారా వేడిని విడుదల చేస్తుంది.

సంస్థాపన సమయంలో:

● చల్లని వైపు శీతలీకరణ అవసరమయ్యే భాగానికి కనెక్ట్ అవుతుంది.

● హాట్ సైడ్ హీట్ డిస్సిపేషన్ స్ట్రక్చర్‌కి కనెక్ట్ అవుతుంది.

● హీట్ సింక్ చుట్టూ గాలి ప్రవాహానికి అంతరాయం లేకుండా ఉండాలి.

నాకు ఎలాంటి విద్యుత్ సరఫరా అవసరం?

విద్యుత్ సరఫరా ఎంచుకున్న థర్మోఎలెక్ట్రిక్ కూలింగ్ మాడ్యూల్ యొక్క ఎలక్ట్రికల్ స్పెసిఫికేషన్‌లకు సరిపోలాలి.

సిఫార్సు చేయబడిన పరిగణనలు:

● స్థిరమైన DC విద్యుత్ సరఫరాను ఉపయోగించండి.

● TEC మాడ్యూల్ స్పెసిఫికేషన్‌తో వోల్టేజ్ మరియు ప్రస్తుత అవసరాలను సరిపోల్చండి.

● శీతలీకరణ ఆపరేషన్‌ను ప్రభావితం చేసే అస్థిర విద్యుత్ పరిస్థితులను నివారించండి.

నా హాట్ సైడ్ సిస్టమ్‌ను ఎందుకు చల్లబరచడం లేదు?

సాధారణ కారణాలు:

● తగినంత హీట్ సింక్ సామర్థ్యం లేదు

● ఉష్ణ బదిలీ ఉపరితలాల మధ్య పేలవమైన పరిచయం

● అసమాన థర్మల్ గ్రీజు అప్లికేషన్

● వేడి వెదజల్లే ఉపరితలంపై దుమ్ము అడ్డుపడుతుంది

● శీతలీకరణ నిర్మాణం యొక్క సరికాని సంస్థాపన

వేడి వైపు నిరంతరం బదిలీ చేయబడిన వేడిని విడుదల చేయాలి. వేడి చేరడం వల్ల శీతలీకరణ ప్రభావం తగ్గుతుంది.

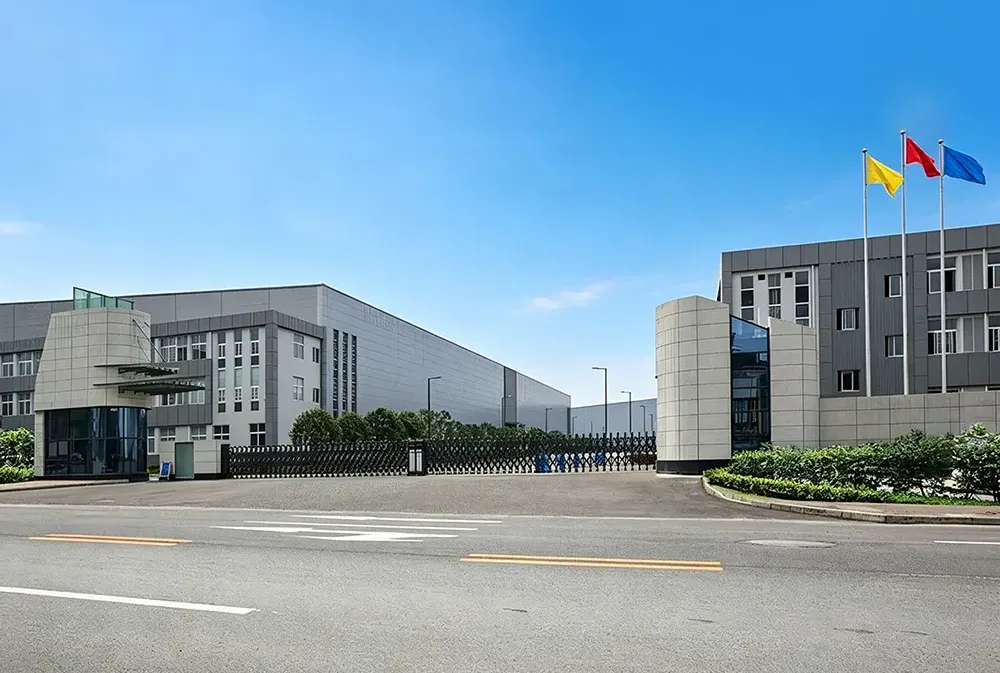

X-మెరిటాను ఎందుకు ఎంచుకోవాలి

X-మెరిటన్ థర్మోఎలెక్ట్రిక్ మెటీరియల్స్, TEC భాగాలు మరియు ఇంటిగ్రేటెడ్ థర్మల్ అసెంబ్లీలను కవర్ చేసే తయారీ సామర్థ్యాలను కలిగి ఉంది. ఉత్పత్తి వ్యవస్థ థర్మోఎలెక్ట్రిక్ మెటీరియల్ డెవలప్‌మెంట్ నుండి పెల్టియర్ అసెంబ్లీ ఇంటిగ్రేషన్ వరకు పూర్తి ప్రక్రియకు మద్దతు ఇస్తుంది.

ప్రధాన తయారీ సామర్థ్యాలు:

● థర్మోఎలెక్ట్రిక్ మెటీరియల్ డెవలప్‌మెంట్: TEC కాంపోనెంట్ అప్లికేషన్‌ల కోసం థర్మోఎలెక్ట్రిక్ మెటీరియల్‌లను డెవలప్ చేయండి మరియు ప్రాసెస్ చేయండి.

● పూర్తి అసెంబ్లీ ఉత్పత్తి: థర్మోఎలెక్ట్రిక్ చిప్స్, సిరామిక్ సబ్‌స్ట్రేట్‌లు, థర్మల్ ఇంటర్‌ఫేస్ మెటీరియల్‌లు, హీట్ ట్రాన్స్‌ఫర్ బ్లాక్‌లు, హీట్ సింక్‌లు మరియు ఫ్యాన్‌లను పూర్తి చేసిన శీతలీకరణ అసెంబ్లీలలోకి చేర్చండి.

● ఇన్-హౌస్ ప్రాసెసింగ్ పరికరాలు: ఉత్పత్తి లైన్‌లలో టిన్ డిప్పింగ్ ఫర్నేసులు, వైబ్రేషన్ స్వింగ్ మోల్డ్ మెషీన్‌లు, వెల్డింగ్ మెషీన్‌లు, డిస్పెన్సింగ్ మెషీన్‌లు, ఆటోమేటిక్ సీలింగ్ మెషీన్‌లు, రిఫ్లో సోల్డరింగ్ పరికరాలు మరియు ఇతర అసెంబ్లీ పరికరాలు ఉంటాయి.

● బహుళ-దశల నాణ్యత తనిఖీ: చిప్ ప్లేస్‌మెంట్, సిరామిక్ సబ్‌స్ట్రేట్ బాండింగ్, టంకం కనెక్షన్‌లు, థర్మల్ ఇంటర్‌ఫేస్ అప్లికేషన్ మరియు చివరి అసెంబ్లీ కండిషన్ చెక్‌లతో సహా కీలక ప్రక్రియలను నియంత్రించండి.

● థర్మల్ స్ట్రక్చర్ డిజైన్ కెపాబిలిటీ: వివిధ పరికరాల ఏకీకరణ అవసరాలకు అనుగుణంగా ఉష్ణ బదిలీ మరియు ఉష్ణ వెదజల్లే నిర్మాణాలను అభివృద్ధి చేయండి.

X-మెరిటన్ ఉత్పత్తి అనుభవం ఫైబర్ ఆప్టిక్ కమ్యూనికేషన్, ఇండస్ట్రియల్ మెడికల్ ఎక్విప్‌మెంట్, స్మార్ట్ ఆటోమోటివ్ ఎలక్ట్రానిక్స్, కన్స్యూమర్ ఎలక్ట్రానిక్స్ మరియు సెమీకండక్టర్ కూలింగ్ మరియు టెంపరేచర్ కంట్రోల్ అవసరమయ్యే రీసెర్చ్ ఇన్‌స్ట్రుమెంట్‌లలో అప్లికేషన్‌లను కవర్ చేస్తుంది.
