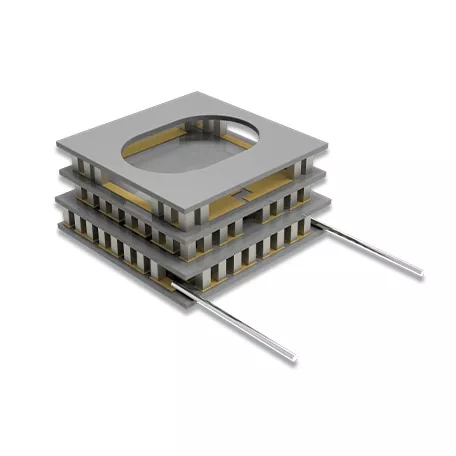

రెండు-దశల థర్మోఎలెక్ట్రిక్ కూలర్లు

X-Meritan యొక్క రెండు-దశల థర్మోఎలెక్ట్రిక్ కూలర్‌లు రెండు-దశల శ్రేణి నిర్మాణాన్ని ఉపయోగిస్తాయి, దీనిలో మొదటి థర్మోఎలెక్ట్రిక్ దశ రెండవదానికి ఇంటర్మీడియట్ శీతలీకరణ దశను అందిస్తుంది. తగిన ఆపరేటింగ్ పరిస్థితులలో, ఈ క్యాస్కేడ్ కాన్ఫిగరేషన్ ఒకే-దశ TEC కంటే ఎక్కువ ఉష్ణోగ్రత వ్యత్యాసాన్ని సాధించగలదు.

మాడ్యూల్స్ సాలిడ్-స్టేట్ థర్మోఎలెక్ట్రిక్ ఎలిమెంట్స్ మరియు DC పవర్‌ను ఉపయోగిస్తాయి, కంప్రెషర్‌లు లేదా ఇతర కదిలే మెకానికల్ భాగాలు లేవు. కాంపాక్ట్ నిర్మాణం, తక్కువ వైబ్రేషన్ మరియు నియంత్రిత తక్కువ-ఉష్ణోగ్రత ఆపరేషన్ అవసరమయ్యే స్థానికీకరించిన ఉష్ణోగ్రత నియంత్రణకు అవి అనుకూలంగా ఉంటాయి.

రెండు-దశల నిర్మాణం

రెండు-దశల TEC ఇంటర్మీడియట్ థర్మల్ ఇంటర్‌ఫేస్ ద్వారా అనుసంధానించబడిన రెండు థర్మోఎలెక్ట్రిక్ దశలను కలిగి ఉంటుంది:

కోల్డ్ సైడ్ → మొదటి దశ → ఇంటర్మీడియట్ ఇంటర్‌ఫేస్ → రెండవ దశ → హాట్ సైడ్

మొదటి దశ నియంత్రిత ప్రాంతం నుండి వేడిని తొలగిస్తుంది, రెండవ దశ వేడి వైపుకు వేడిని బదిలీ చేస్తుంది. కాబట్టి రెండవ దశ మొదటి దశ నుండి బదిలీ చేయబడిన వేడిని అలాగే మాడ్యూల్‌కి విద్యుత్ ఇన్‌పుట్‌ను నిర్వహిస్తుంది.

సాధించగల ఉష్ణోగ్రత భేదం థర్మల్ లోడ్, హాట్-సైడ్ ఉష్ణోగ్రత, ఆపరేటింగ్ కరెంట్ మరియు హీట్-రిజెక్షన్ పరిస్థితులపై ఆధారపడి ఉంటుంది.

మాడ్యూల్ నిర్మాణం

సిరామిక్ సబ్‌స్ట్రేట్

అల్యూమినియం ఆక్సైడ్ (Al₂O₃) సిరామిక్ సబ్‌స్ట్రేట్‌లు థర్మోఎలెక్ట్రిక్ మూలకాలు మరియు బాహ్య ఉష్ణ వ్యవస్థ మధ్య ఉష్ణ ఉపరితలాలను ఏర్పరుస్తూ థర్మోఎలెక్ట్రిక్ మాడ్యూల్‌కు విద్యుత్ ఇన్సులేషన్ మరియు నిర్మాణ మద్దతును అందిస్తాయి.

P-N థర్మోఎలెక్ట్రిక్ ఎలిమెంట్స్

P-రకం మరియు N-రకం సెమీకండక్టర్ మూలకాలు థర్మోఎలెక్ట్రిక్ కోర్ని ఏర్పరుస్తాయి మరియు శీతలీకరణకు అవసరమైన విద్యుత్ మరియు ఉష్ణ మార్పిడిని అందిస్తాయి. X-Meritan పరిసర మరియు తక్కువ-ఉష్ణోగ్రత ఉష్ణోగ్రత-నియంత్రణ అనువర్తనాల కోసం Bi₂Te₃-ఆధారిత థర్మోఎలెక్ట్రిక్ పదార్థాలను ఉపయోగిస్తుంది.

ఇంటర్మీడియట్ థర్మల్ ఇంటర్ఫేస్

రెండు థర్మోఎలెక్ట్రిక్ దశలు యాంత్రికంగా మరియు థర్మల్‌గా ఇంటర్మీడియట్ ఇంటర్‌ఫేస్ ద్వారా అనుసంధానించబడి ఉంటాయి. పూర్తి మాడ్యూల్ రూపకల్పన చేసేటప్పుడు దాని ఉష్ణ మరియు యాంత్రిక లక్షణాలను పరిగణనలోకి తీసుకోవడం అవసరం.

DC పవర్ కనెక్షన్

మాడ్యూల్ డైరెక్ట్-కరెంట్ పవర్ సోర్స్ నుండి పనిచేస్తుంది. ఎలక్ట్రికల్ కాన్ఫిగరేషన్, పవర్ లీడ్స్ మరియు ఆపరేటింగ్ పరిస్థితులు మాడ్యూల్ నిర్మాణం మరియు అప్లికేషన్ అవసరాలకు అనుగుణంగా నిర్ణయించబడతాయి.

థర్మోఎలెక్ట్రిక్ మెటీరియల్

X-Meritan థర్మోఎలెక్ట్రిక్ మెటీరియల్ డెవలప్‌మెంట్, ప్రొడక్షన్, కాంపోనెంట్ మాన్యుఫ్యాక్చరింగ్, అసెంబ్లీ మరియు టెస్టింగ్‌లను కవర్ చేసే సామర్థ్యాలను కలిగి ఉంది. దీని TEC భాగాలు ఎక్స్‌ట్రూడెడ్ Bi₂Te₃-Sb₂Te₃-ఆధారిత పదార్థాలను ఉపయోగిస్తాయి.

వెలికితీత ప్రక్రియ దట్టమైన, ఆకృతి గల నిర్మాణాన్ని రూపొందించడానికి అధిక-పీడన ప్లాస్టిక్ రూపాంతరాన్ని వర్తిస్తుంది. ఇది తదుపరి కట్టింగ్ మరియు సన్నబడటానికి మద్దతు ఇస్తుంది మరియు చిన్న థర్మోఎలెక్ట్రిక్ మూలకాల ఉత్పత్తిని అనుమతిస్తుంది.

మాడ్యూల్ నిర్మాణం మరియు తయారీ అవసరాలకు అనుగుణంగా తుది మెటీరియల్ గ్రేడ్ మరియు మూలకం కొలతలు ఎంపిక చేయబడతాయి.

రెండు-దశల వర్సెస్ సింగిల్-స్టేజ్ TECలు

అవసరమైన ఉష్ణోగ్రత అవకలన ఒకే-దశ రూపకల్పన యొక్క ఆచరణాత్మక పరిధిని అధిగమించినప్పుడు సాధారణంగా రెండు-దశల కాన్ఫిగరేషన్ పరిగణించబడుతుంది.

అప్లికేషన్లు

ఇన్ఫ్రారెడ్ డిటెక్షన్

 రెండు-దశల థర్మోఎలెక్ట్రిక్ కూలర్‌లు ఇన్‌ఫ్రారెడ్ డిటెక్టర్‌లు మరియు సంబంధిత సెన్సింగ్ భాగాల కోసం స్థానికీకరించిన ఉష్ణోగ్రత నియంత్రణను అందించగలవు.

CCD సెన్సార్ శీతలీకరణ

CCD-ఆధారిత ఇమేజింగ్ సిస్టమ్‌ల కోసం, థర్మోఎలెక్ట్రిక్ శీతలీకరణ సెన్సార్‌ను నియంత్రిత ఆపరేటింగ్ ఉష్ణోగ్రత వద్ద నిర్వహించగలదు, ఇక్కడ ఉష్ణ అవసరం ఒకే-దశ మాడ్యూల్ యొక్క ఆచరణాత్మక పరిధిని మించిపోయింది.

ఏరోస్పేస్ మరియు శాటిలైట్ కమ్యూనికేషన్స్

థర్మోఎలెక్ట్రిక్ మాడ్యూల్స్ యొక్క ఘన-స్థితి నిర్మాణాన్ని ఏరోస్పేస్ మరియు శాటిలైట్ కమ్యూనికేషన్ పరికరాల కోసం పరిగణించవచ్చు, ఇక్కడ పరికరాల నిర్మాణం, అందుబాటులో ఉన్న స్థలం మరియు వైబ్రేషన్ అవసరాలు సంప్రదాయ మెకానికల్ కూలింగ్ సిస్టమ్‌ల వినియోగాన్ని పరిమితం చేస్తాయి.

వైద్య మరియు ప్రయోగశాల పరికరాలు

నియంత్రిత తక్కువ-ఉష్ణోగ్రత పరిస్థితులు అవసరమయ్యే జీవరసాయన విశ్లేషణ పరికరాలు మరియు ప్రయోగశాల శీతల దశలకు రెండు-దశల థర్మోఎలెక్ట్రిక్ సాంకేతికతను అన్వయించవచ్చు.

ఎలక్ట్రానిక్ కాంపోనెంట్ టెస్టింగ్

TEC మాడ్యూల్స్ ఎలక్ట్రానిక్ భాగాలు మరియు ఇతర ఉష్ణోగ్రత-సెన్సిటివ్ పరికరాల తక్కువ-ఉష్ణోగ్రత లక్షణ పరీక్ష కోసం నియంత్రిత ఉష్ణ వాతావరణాన్ని అందించగలవు.

అనుకూల అభివృద్ధి

X-Meritan కస్టమర్ డ్రాయింగ్‌లు, నమూనాలు, కొలతలు మరియు అప్లికేషన్ అవసరాల ఆధారంగా అనుకూలీకరించిన థర్మోఎలెక్ట్రిక్ మాడ్యూల్‌లకు మద్దతు ఇస్తుంది.

ఒక సాధారణ అభివృద్ధి ప్రక్రియ:

ఆవశ్యకత సమీక్ష → నిర్మాణ రూపకల్పన → నమూనా ఉత్పత్తి → పనితీరు మూల్యాంకనం → నిర్ధారణ → ఉత్పత్తి

కొత్త డిజైన్‌ల కోసం, కీ ఇంజనీరింగ్ ఇన్‌పుట్‌లలో టార్గెట్ ఉష్ణోగ్రత పరిధి, థర్మల్ లోడ్, అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ స్పేస్, పవర్ కండిషన్స్ మరియు హాట్-సైడ్ హీట్-రిజెక్షన్ మెథడ్ ఉన్నాయి.

ఉత్పత్తి మరియు నాణ్యత

X-మెరిటన్ బృందానికి సెమీకండక్టర్ థర్మల్ మేనేజ్‌మెంట్‌లో 10 సంవత్సరాల కంటే ఎక్కువ అనుభవం ఉంది, థర్మోఎలెక్ట్రిక్ మెటీరియల్ డెవలప్‌మెంట్, కాంపోనెంట్ తయారీ, అసెంబ్లీ మరియు టెస్టింగ్‌లను కవర్ చేసే సామర్థ్యాలు ఉన్నాయి.

ఉత్పాదక సామగ్రిలో టంకం, రిఫ్లో, పంపిణీ, కట్టింగ్, సీలింగ్, క్యూరింగ్ మరియు ప్రింటింగ్ పరికరాలు ఉంటాయి, ప్రత్యేక అసెంబ్లీ మరియు టెస్టింగ్ సౌకర్యాల మద్దతు ఉంటుంది.

నాణ్యత నిర్వహణ వ్యవస్థ ISO 9001:2015ని అనుసరిస్తుంది. వర్తించే ఉత్పత్తులు మరియు కాన్ఫిగరేషన్‌ల కోసం RoHS మరియు REACH అనుకూల డాక్యుమెంటేషన్ అందుబాటులో ఉన్నాయి, సరఫరా చేయబడిన మాడ్యూల్ ప్రకారం నిర్దిష్ట డాక్యుమెంటేషన్ నిర్ధారించబడింది.

ఎంపిక సమాచారం

ఇంజనీరింగ్ మూల్యాంకనం మరియు TEC ఎంపిక కోసం, కింది సమాచారం ఉపయోగకరంగా ఉంటుంది:

కొత్త మాడ్యూల్ ఇప్పటికే ఉన్న డిజైన్‌ను భర్తీ చేయడానికి లేదా సరిపోల్చడానికి అవసరమైనప్పుడు ఉత్పత్తి డ్రాయింగ్, ఇప్పటికే ఉన్న మాడ్యూల్ లేదా పరీక్ష డేటా కూడా అందించబడుతుంది.

తరచుగా అడిగే ప్రశ్నలు

ఒకే-దశ రూపకల్పనకు బదులుగా రెండు-దశల TECని ఎందుకు ఉపయోగించాలి?

రెండు-దశల థర్మోఎలెక్ట్రిక్ కూలర్లు ఒక-దశ మాడ్యూల్ పేర్కొన్న థర్మల్ లోడ్ మరియు హాట్-సైడ్ ఉష్ణోగ్రతలో అవసరమైన కోల్డ్-సైడ్ కండిషన్‌ను అందించలేనప్పుడు పరిగణించబడుతుంది.

రెండు-దశల TEC 0°C కంటే తక్కువగా పనిచేయగలదా?

అవును. మాడ్యూల్ డిజైన్, హీట్ లోడ్, హాట్-సైడ్ పరిస్థితులు మరియు నియంత్రణ వ్యవస్థ అవసరమైన ఉష్ణోగ్రత పరిధికి అనుకూలంగా ఉన్నప్పుడు 0°C కంటే తక్కువ ఉప-పరిసర ఆపరేషన్ సాధ్యమవుతుంది.

రెండు-దశల TECని ఎంచుకోవడానికి ఏ సమాచారం అవసరం?

టార్గెట్ కోల్డ్ సైడ్ టెంపరేచర్, హాట్ సైడ్ టెంపరేచర్, హీట్ లోడ్, అందుబాటులో ఉన్న కొలతలు, పవర్ సప్లై మరియు హీట్ రిజెక్షన్ మెథడ్ ఎంపిక కోసం ఉపయోగించే ప్రధాన పారామితులలో ఉన్నాయి.

X-Meritan రెండు-దశల TEC మాడ్యూల్‌లను అనుకూలీకరించగలదా?

అవును. X-Meritan కస్టమర్ డ్రాయింగ్‌లు, నమూనాలు, డైమెన్షనల్ అవసరాలు, విద్యుత్ పరిస్థితులు మరియు అప్లికేషన్ అవసరాలకు అనుగుణంగా మాడ్యూల్స్‌ను అభివృద్ధి చేయగలదు.
