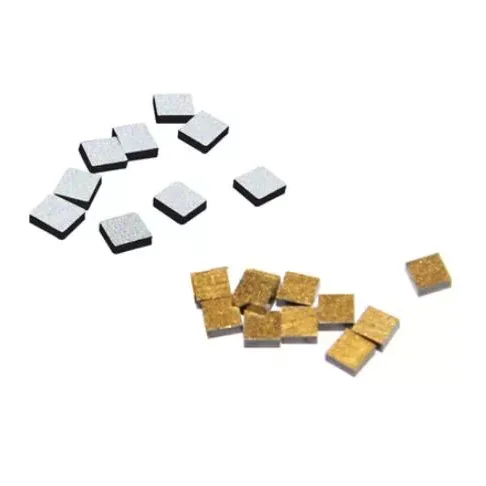

ఫిల్మ్-ప్యాకేజ్డ్ NTC

X-Meritan వేగవంతమైన ప్రతిస్పందన, స్థిరమైన ఉష్ణ గుర్తింపు మరియు పర్యావరణ నిరోధకత అవసరమయ్యే ఎలక్ట్రానిక్స్ కోసం కాంపాక్ట్ ఉష్ణోగ్రత సెన్సింగ్ భాగాలను అభివృద్ధి చేస్తుంది. మాగ్నెట్రాన్ స్పుట్టరింగ్ ద్వారా తయారు చేయబడిన సున్నితమైన పొరతో బహుళస్థాయి నిర్మాణం మాంగనీస్ మరియు నికెల్ వంటి పరివర్తన మెటల్ ఆక్సైడ్‌లను ఉపయోగిస్తుంది.

ఫిల్మ్-ప్యాకేజ్ చేయబడిన NTC 3 సెకన్లలో సాధారణ ఉష్ణ ప్రతిస్పందనను అందిస్తుంది, -40°C నుండి +125°C వరకు పనిచేస్తుంది మరియు 3950 K యొక్క B విలువను కలిగి ఉంటుంది. దీని రసాయనికంగా జడమైన బాహ్య చలనచిత్రం ఆమ్లాలు, ఆల్కాలిస్ మరియు ఆర్గానిక్ సాల్వెంట్‌లకు ప్రతిఘటనను అందిస్తుంది, ఇది పారిశ్రామిక, వైద్య, వినియోగదారు ఎలక్ట్రానిక్స్ మరియు ఆటోమోటివ్ అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది.

కీ స్పెసిఫికేషన్స్

ప్రదర్శన

ఫాస్ట్ థర్మల్ రెస్పాన్స్

దాదాపు 1 J/K తక్కువ ఉష్ణ సామర్థ్యం థర్మల్ లాగ్‌ను తగ్గిస్తుంది మరియు 3 సెకన్లలోపు సాధారణ ఉష్ణోగ్రత స్థిరీకరణను అనుమతిస్తుంది. వేగవంతమైన ఉష్ణోగ్రత మార్పులను గుర్తించాల్సిన బ్యాటరీ పర్యవేక్షణ, వైద్య పరికరాలు మరియు పవర్ ఎలక్ట్రానిక్స్ కోసం ఇది ఉపయోగపడుతుంది.

విస్తృత ఉష్ణోగ్రత పరిధి

ఆపరేటింగ్ పరిధి -40°C నుండి +125°C వరకు చల్లని-ప్రారంభ పరిస్థితులు, ఎలివేటెడ్ పరిసర ఉష్ణోగ్రతలు మరియు పదేపదే ఉష్ణ మార్పులకు గురయ్యే అప్లికేషన్‌లకు మద్దతు ఇస్తుంది.

రసాయన నిరోధకత

జడ బాహ్య చిత్రం ఆమ్లాలు, క్షారాలు మరియు సేంద్రీయ ద్రావకాల నుండి సెన్సింగ్ నిర్మాణాన్ని రక్షిస్తుంది. అధిక సాంద్రత కలిగిన తినివేయు ఆవిరికి నిరంతర బహిర్గతం కోసం, అప్లికేషన్-నిర్దిష్ట ధ్రువీకరణ సిఫార్సు చేయబడింది.

ఖచ్చితత్వం మరియు ప్రతిఘటన

ఉష్ణోగ్రత ఖచ్చితత్వం

అందుబాటులో ఉన్న ఉత్పత్తి సమాచారం ±1°C లేదా ±0.5°C వంటి సార్వత్రిక ఖచ్చితత్వ నిర్దేశాన్ని నిర్వచించలేదు. అసలు సిస్టమ్ ఖచ్చితత్వం ప్రతిఘటన సహనం, B-విలువ సహనం, సర్క్యూట్ డిజైన్, ADC రిజల్యూషన్, ఇన్‌స్టాలేషన్ మరియు క్రమాంకనంపై ఆధారపడి ఉంటుంది.

±1°C లేదా ±0.5°C అవసరమయ్యే ప్రాజెక్ట్‌ల కోసం, లక్ష్య ఖచ్చితత్వాన్ని RFQ సమయంలో పేర్కొనాలి కాబట్టి X-Meritan తగిన కాన్ఫిగరేషన్‌ను అంచనా వేయగలదు.

ప్రతిఘటన ఎంపికలు

కొలత సర్క్యూట్ మరియు లక్ష్య ఉష్ణోగ్రత పరిధికి అనుగుణంగా ప్రతిఘటన విలువను ఎంచుకోవాలి. సాధారణ NTC కాన్ఫిగరేషన్‌లలో 10kΩ, 47kΩ మరియు 100kΩ ఉన్నాయి, అయితే ఎంచుకున్న X-మెరిటన్ మోడల్‌కు ఖచ్చితమైన అందుబాటులో ఉన్న విలువలు మరియు సహనాలను నిర్ధారించాలి.

పైన ఉన్న విలువలు సార్వత్రిక నిర్దేశాల కంటే ఎంపిక ఉదాహరణలు. వర్తించే డేటాషీట్‌తో తుది పారామితులను నిర్ధారించాలి.

సెన్సార్ పోలిక

సాంకేతికత పోలిక

పేర్కొన్న ఉష్ణోగ్రత పరిధిలోని కాంపాక్ట్ ఎలక్ట్రానిక్ సిస్టమ్‌ల కోసం, సన్నని-ఫిల్మ్ నిర్మాణం వేగవంతమైన ప్రతిస్పందన, చిన్న పరిమాణం మరియు సులభమైన సర్క్యూట్ ఇంటిగ్రేషన్ యొక్క ఆచరణాత్మక కలయికను అందిస్తుంది.

అప్లికేషన్ ప్రాంతాలు

పారిశ్రామిక సామగ్రి

ఫిల్మ్-ప్యాకేజ్ చేయబడిన NTC మోటార్‌లు, ట్రాన్స్‌ఫార్మర్లు మరియు విద్యుత్ సరఫరా పరికరాలలో ఉష్ణోగ్రతను పర్యవేక్షించగలదు. దీని విస్తృత ఆపరేటింగ్ పరిధి మరియు వేగవంతమైన ప్రతిస్పందన నిజ-సమయ ఉష్ణ పర్యవేక్షణకు మద్దతు ఇస్తుంది.

వైద్య పరికరాలు

డిజిటల్ థర్మామీటర్లు మరియు డయాగ్నస్టిక్ పరికరాలు తక్కువ ఉష్ణ సామర్థ్యం మరియు వేగవంతమైన ఉష్ణ ప్రతిస్పందన నుండి ప్రయోజనం పొందవచ్చు. ఖచ్చితమైన ఖచ్చితత్వ అవసరాలు కలిగిన వైద్య అనువర్తనాల కోసం, పూర్తి కొలత వ్యవస్థను ధృవీకరించాలి.

కన్స్యూమర్ ఎలక్ట్రానిక్స్

స్లిమ్ స్ట్రక్చర్ స్మార్ట్‌ఫోన్‌లు, ధరించగలిగే పరికరాలు, బ్యాటరీ మేనేజ్‌మెంట్ సిస్టమ్‌లు మరియు ఇన్‌స్టాలేషన్ స్థలం పరిమితంగా ఉన్న ఇతర అధిక-సాంద్రత గల సమావేశాలకు అనుకూలంగా ఉంటుంది.

ఆటోమోటివ్ ఎలక్ట్రానిక్స్

ఇంజిన్ కంపార్ట్‌మెంట్ మరియు బ్యాటరీ ప్యాక్ పర్యవేక్షణ కోసం సెన్సార్‌ను ఉపయోగించవచ్చు. Mn/Ni/Co ఆక్సైడ్ నిర్మాణం ఉష్ణోగ్రత వైవిధ్యం మరియు ఉష్ణ ఒత్తిడికి సంబంధించిన అనువర్తనాల కోసం రూపొందించబడింది.

ఇంటిగ్రేషన్ నోట్స్

స్వీయ-తాపన

ఆపరేటింగ్ కరెంట్ పేర్కొన్న పరిమితుల్లోనే ఉండాలి. అధిక ప్రవాహం స్వీయ-తాపనకు కారణమవుతుంది మరియు ఉష్ణోగ్రత కొలత లోపాలను పరిచయం చేస్తుంది.

మెకానికల్ హ్యాండ్లింగ్

ఇన్‌స్టాలేషన్ సమయంలో ఫిల్మ్ బాడీపై పదునైన వంగడం, అధిక ఒత్తిడి లేదా తన్యత ఒత్తిడిని నివారించండి. సన్నని ఫంక్షనల్ లేయర్‌కు నియంత్రిత నిర్వహణ అవసరం.

టంకం

బహుళస్థాయి నిర్మాణానికి థర్మల్ షాక్‌ను తగ్గించడానికి తగిన పరిశ్రమ-ప్రామాణిక టంకం ప్రొఫైల్‌ను ఉపయోగించండి. సామూహిక తయారీకి ముందు ఉత్పత్తి టంకం పరిస్థితులు ధృవీకరించబడాలి.

RFQ అవసరాలు

OEM మరియు బల్క్ ప్రొక్యూర్‌మెంట్ కోసం, కొనుగోలుదారులు అవసరమైన ప్రతిఘటన విలువ, ప్రతిఘటన సహనం, B విలువ, ఆపరేటింగ్ ఉష్ణోగ్రత, లక్ష్య ఖచ్చితత్వం, ప్రతిస్పందన సమయం, కొలతలు, కనెక్షన్ పద్ధతి, అప్లికేషన్ వాతావరణం మరియు అంచనా పరిమాణాన్ని అందించాలి.

ఉదాహరణకు, ఒక RFQ పేర్కొనవచ్చు: 10kΩ లేదా 100kΩ నామమాత్రపు ప్రతిఘటన, ±1% సహనం, -40°C నుండి +125°C ఆపరేషన్ మరియు ±0.5°C సిస్టమ్ ఖచ్చితత్వం. X-Meritan అసలు అప్లికేషన్ ప్రకారం తగిన కాన్ఫిగరేషన్‌ను అంచనా వేయగలదు.

అప్లికేషన్-నిర్దిష్ట నిరోధకత, సహనం, కొలతలు మరియు పనితీరు అవసరాలతో సహా ఎలక్ట్రానిక్ తయారీదారులు మరియు OEM ప్రాజెక్ట్‌ల కోసం X-Meritan ఉష్ణోగ్రత సెన్సింగ్ అవసరాలకు మద్దతు ఇస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

ఏ ప్రతిఘటన విలువలు అందుబాటులో ఉన్నాయి?

సాధారణ NTC నిరోధక ఎంపికలలో 10kΩ, 47kΩ మరియు 100kΩ ఉన్నాయి. ఎంచుకున్న X-మెరిటన్ మోడల్ మరియు అప్లికేషన్ అవసరాలకు అనుగుణంగా అందుబాటులో ఉన్న ప్రతిఘటన విలువ, సహనం మరియు B విలువ నిర్ధారించబడాలి.

NTC ±1°C లేదా ±0.5°C ఖచ్చితత్వాన్ని సాధించగలదా?

చివరి ఉష్ణోగ్రత ఖచ్చితత్వం ప్రతిఘటన సహనం, B-విలువ సహనం, సర్క్యూట్ డిజైన్, ADC రిజల్యూషన్, ఇన్‌స్టాలేషన్ మరియు క్రమాంకనంపై ఆధారపడి ఉంటుంది. ±1°C లేదా ±0.5°C సిస్టమ్ ఖచ్చితత్వం అవసరమయ్యే అప్లికేషన్‌ల కోసం, X-Meritan కస్టమర్ అవసరాల ఆధారంగా తగిన కాన్ఫిగరేషన్‌ను అంచనా వేయగలదు.

ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి ఏమిటి?

పేర్కొన్న ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి -40°C నుండి +125°C వరకు ఉంటుంది, ఇది సెన్సార్‌ను అనేక పారిశ్రామిక, ఆటోమోటివ్, బ్యాటరీ, మెడికల్ మరియు కన్స్యూమర్ ఎలక్ట్రానిక్స్ అప్లికేషన్‌లకు అనుకూలంగా చేస్తుంది.

ఉష్ణోగ్రత మార్పులకు సెన్సార్ ఎంత వేగంగా స్పందిస్తుంది?

సాధారణ ఉష్ణ ప్రతిస్పందన సమయం ≤3 సెకన్లు. ఇన్‌స్టాలేషన్ పద్ధతి, థర్మల్ కాంటాక్ట్, ఎయిర్‌ఫ్లో మరియు పరిసర వాతావరణంపై ఆధారపడి వాస్తవ ప్రతిస్పందన మారవచ్చు.

X-Meritan అనుకూలీకరించిన NTC కాన్ఫిగరేషన్‌లను అందించగలదా?

అవును. OEM మరియు బల్క్ ప్రాజెక్ట్‌ల కోసం, కస్టమర్‌లు ప్రతిఘటన విలువ, సహనం, B విలువ, ఉష్ణోగ్రత పరిధి, ఖచ్చితత్వం లక్ష్యం, కొలతలు, కనెక్షన్ పద్ధతి మరియు కాన్ఫిగరేషన్ మూల్యాంకనం కోసం ఇతర అప్లికేషన్ అవసరాలను పేర్కొనవచ్చు.
