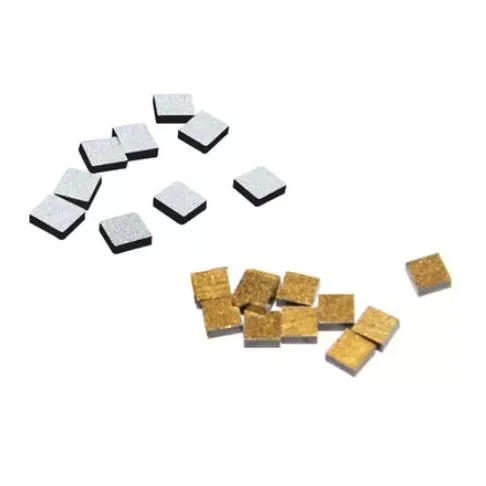

తక్కువ-ఉష్ణోగ్రత NTC

X-Meritan నుండి తక్కువ-ఉష్ణోగ్రత NTC థర్మిస్టర్‌లు తక్కువ-ఉష్ణోగ్రత మరియు క్రయోజెనిక్ పరిసరాలలో ఉష్ణోగ్రత సెన్సింగ్ కోసం రూపొందించబడ్డాయి, ఇక్కడ నిర్దిష్ట ప్రతిఘటన-ఉష్ణోగ్రత ప్రతిస్పందన అవసరం. సెన్సింగ్ మూలకం మెటల్ ఆక్సైడ్‌ల యొక్క సింటెర్డ్ మిశ్రమం నుండి తయారు చేయబడుతుంది, ఇది ప్రతిఘటన వైవిధ్యం ద్వారా ఉష్ణోగ్రత మార్పులను గుర్తించడానికి అవసరమైన ప్రతికూల ఉష్ణోగ్రత గుణకాన్ని అందిస్తుంది.

క్రయోజెనిక్ లిక్విడ్ లెవెల్ డిటెక్షన్, మోటర్ వైండింగ్ టెంపరేచర్ మానిటరింగ్, కొత్త ఎనర్జీ ఎక్విప్‌మెంట్, ఇండస్ట్రియల్ ఆటోమేషన్ మరియు స్పెషలైజ్డ్ లాబొరేటరీ లేదా మెడికల్ సిస్టమ్‌లతో సహా అప్లికేషన్‌ల కోసం థర్మిస్టర్‌ని కాన్ఫిగర్ చేయవచ్చు. నిరోధక లక్షణాలు, సెన్సార్ కొలతలు, ఎన్‌క్యాప్సులేషన్, లీడ్ వైర్లు మరియు ఇతర స్పెసిఫికేషన్‌లు పరికరాల అవసరాలకు అనుగుణంగా ఉంటాయి.

ప్రతికూల ఉష్ణోగ్రత గుణకం సూత్రం

NTC అంటే ప్రతికూల ఉష్ణోగ్రత గుణకం. దీని ప్రాథమిక లక్షణం ఏమిటంటే విద్యుత్ నిరోధకత ఉష్ణోగ్రతతో విలోమంగా మారుతుంది.

తక్కువ ఉష్ణోగ్రత → అధిక నిరోధకత

అధిక ఉష్ణోగ్రత → తక్కువ నిరోధకత

చుట్టుపక్కల ఉష్ణోగ్రత మారినప్పుడు, సిన్టర్డ్ మెటల్-ఆక్సైడ్ సెన్సింగ్ పదార్థం యొక్క నిరోధకత తదనుగుణంగా మారుతుంది. కొలత సర్క్యూట్ ఈ ప్రతిఘటనను కొలవడం మరియు థర్మిస్టర్ యొక్క పేర్కొన్న ప్రతిఘటన-ఉష్ణోగ్రత (R/T) లక్షణంతో పోల్చడం ద్వారా ఉష్ణోగ్రతను నిర్ణయిస్తుంది.

ఎలక్ట్రికల్ లక్షణాలు

థర్మిస్టర్ యొక్క విద్యుత్ ప్రవర్తన దాని నిరోధకత-ఉష్ణోగ్రత సంబంధం మరియు పేర్కొన్న పారామితులతో అనుబంధించబడిన సహనం ద్వారా నిర్వచించబడుతుంది.

ఎంచుకున్న కాన్ఫిగరేషన్ కోసం వర్తించే ఉత్పత్తి వివరణ లేదా పరీక్ష డేటా నుండి వాస్తవ విలువలు తీసుకోవాలి. తక్కువ-ఉష్ణోగ్రత అనువర్తనాల కోసం, విద్యుత్ లక్షణాలను 25°C నిరోధక విలువ నుండి కాకుండా వాస్తవ సెన్సింగ్ పరిధిలో మూల్యాంకనం చేయాలి.

క్రయోజెనిక్ లిక్విడ్ లెవెల్ డిటెక్షన్

లిక్విడ్ నైట్రోజన్ మరియు లిక్విడ్ ఆక్సిజన్ వంటి క్రయోజెనిక్ మీడియాలో ద్రవ స్థాయి గుర్తింపు కోసం థర్మిస్టర్‌ను కాన్ఫిగర్ చేయవచ్చు.

గుర్తించే సూత్రం సెన్సింగ్ మూలకం చుట్టూ ఉన్న ఉష్ణ స్థితిలో మార్పులపై ఆధారపడి ఉంటుంది. ద్రవ-కవర్ మరియు ఆవిరి-బహిర్గత పరిస్థితుల మధ్య మూలకం మారినప్పుడు, దాని నిరోధకత తదనుగుణంగా మారుతుంది. ఒక కొలత లేదా నియంత్రణ సర్క్యూట్ సంబంధిత ద్రవ-స్థాయి పరిస్థితిని గుర్తించడానికి ఈ నిరోధక వైవిధ్యాన్ని ఉపయోగించవచ్చు.

ఈ అప్లికేషన్ కోసం, సెన్సింగ్ స్థానం, లక్ష్య ఉష్ణోగ్రత పరిధి, R/T లక్షణం, ఎన్‌క్యాప్సులేషన్ మరియు ఇన్‌స్టాలేషన్ పద్ధతిని కలిపి పరిగణించాలి. కాన్ఫిగరేషన్‌ను వాస్తవ మాధ్యమం మరియు పరికరాల నిర్మాణంతో కూడా మూల్యాంకనం చేయాలి, ప్రత్యేకించి క్రయోజెనిక్ ద్రవాలతో కూడిన అనువర్తనాల కోసం.

మోటారు వైండింగ్ ఉష్ణోగ్రత పర్యవేక్షణ

ఆపరేషన్ సమయంలో ఉష్ణోగ్రత మార్పులను పర్యవేక్షించడానికి థర్మిస్టర్‌ను మోటారు వైండింగ్‌లలో పొందుపరచవచ్చు.

వైండింగ్‌కు దగ్గరగా ఇన్‌స్టాల్ చేయబడింది, NTC ఒక రక్షణ లేదా నియంత్రణ సర్క్యూట్‌కు కనెక్ట్ చేయగల ఉష్ణోగ్రత-ఆధారిత విద్యుత్ సిగ్నల్‌ను అందిస్తుంది. మూసివేసే ఉష్ణోగ్రతలో మార్పులు సంబంధిత ప్రతిఘటన మార్పులను ఉత్పత్తి చేస్తాయి, సిస్టమ్ అసాధారణ ఉష్ణ పరిస్థితులను గుర్తించడానికి మరియు అవసరమైన పర్యవేక్షణ లేదా రక్షణ ప్రతిస్పందనను ప్రారంభించడానికి అనుమతిస్తుంది.

మోటారు అప్లికేషన్‌లకు సెన్సార్ కొలతలు, ఇన్సులేషన్ అవసరాలు, సీసం-వైర్ నిర్మాణం, నిరోధక లక్షణాలు మరియు ఇన్‌స్టాలేషన్ స్థితిని జాగ్రత్తగా పరిశీలించడం అవసరం. అవసరమైన ఎలక్ట్రికల్ ఇన్సులేషన్ మరియు కనెక్షన్ అమరికను నిర్వహించేటప్పుడు సెన్సార్ అందుబాటులో ఉన్న వైండింగ్ స్థలంలో తప్పనిసరిగా సరిపోతుంది.

ఇతర అప్లికేషన్ ప్రాంతాలు

ప్రక్రియ నియంత్రణ, రక్షణ లేదా ఉష్ణ నిర్వహణ కోసం తక్కువ-ఉష్ణోగ్రత ఫీడ్‌బ్యాక్ అవసరమయ్యే పరికరాలలో థర్మిస్టర్‌ను కూడా విలీనం చేయవచ్చు.

వర్తించే ప్రాంతాలలో కొత్త శక్తి పరికరాలు, పారిశ్రామిక ఆటోమేషన్ సిస్టమ్‌లు, ప్రయోగశాల పరికరాలు, వైద్య శీతలీకరణ వ్యవస్థలు మరియు ప్రత్యేక శీతలీకరణ మాడ్యూల్స్ ఉన్నాయి. తగిన కాన్ఫిగరేషన్ ఆపరేటింగ్ ఉష్ణోగ్రత, ఎలక్ట్రికల్ ఇంటర్‌ఫేస్, ఇన్‌స్టాలేషన్ పరిస్థితులు మరియు అవసరమైన సెన్సింగ్ లక్షణాలపై ఆధారపడి ఉంటుంది.

తయారీ మరియు నాణ్యత హామీ

X-Meritan సెమీకండక్టర్ థర్మల్ మేనేజ్‌మెంట్‌లో 10 సంవత్సరాల కంటే ఎక్కువ అనుభవం కలిగి ఉంది, మెటీరియల్ డెవలప్‌మెంట్, కాంపోనెంట్ మ్యానుఫ్యాక్చరింగ్, అసెంబ్లీ, టెస్టింగ్ మరియు థర్మల్ మేనేజ్‌మెంట్ సొల్యూషన్ డిజైన్‌ను కవర్ చేసే సామర్థ్యాలతో.

దీని ఉత్పత్తి మరియు పరీక్ష సౌకర్యాలు టంకం, రిఫ్లో, పంపిణీ, కట్టింగ్, సీలింగ్, క్యూరింగ్ మరియు ప్రింటింగ్ వంటి ప్రక్రియలకు మద్దతు ఇస్తాయి. థర్మిస్టర్ నాణ్యత మూల్యాంకనంలో మెటీరియల్ ఇన్‌స్పెక్షన్, ఎలిమెంట్ ప్రొడక్షన్, సింటరింగ్, ఎన్‌క్యాప్సులేషన్, ఎలక్ట్రికల్ టెస్టింగ్, R/T టెస్టింగ్, డైమెన్షనల్ ఇన్‌స్పెక్షన్ మరియు తుది ధృవీకరణ ఉంటాయి.

ఒక సాధారణ ఉత్పత్తి మరియు తనిఖీ క్రమం:

మెటీరియల్ తయారీ → మూలకం ఉత్పత్తి → సింటరింగ్ → ఎన్‌క్యాప్సులేషన్ → ఎలక్ట్రికల్ టెస్టింగ్ → R/T టెస్టింగ్ → తుది తనిఖీ

సంస్థ యొక్క నాణ్యత నిర్వహణ వ్యవస్థ ISO 9001:2015కి ధృవీకరించబడింది. వర్తించే ఉత్పత్తులు మరియు కాన్ఫిగరేషన్‌లకు RoHS మరియు రీచ్ సమ్మతి అందించబడుతుంది.

ప్రామాణిక కాన్ఫిగరేషన్ లక్ష్య పరికరాల అవసరాలకు అనుగుణంగా లేనప్పుడు కస్టమర్ డ్రాయింగ్‌లు మరియు నమూనాలను అభివృద్ధి సూచనలుగా కూడా ఉపయోగించవచ్చు. అవసరమైన ఎలక్ట్రికల్ మరియు మెకానికల్ స్పెసిఫికేషన్‌లను నిర్ధారించడానికి వాల్యూమ్ ఉత్పత్తికి ముందు నమూనా ధృవీకరణను పూర్తి చేయవచ్చు.

తరచుగా అడిగే ప్రశ్నలు

NTC అంటే ఏమిటి?

NTC అంటే ప్రతికూల ఉష్ణోగ్రత గుణకం. ఒక NTC థర్మిస్టర్ ఉష్ణోగ్రత పెరిగేకొద్దీ తగ్గుతుంది మరియు ఉష్ణోగ్రత తగ్గినప్పుడు పెరుగుతుంది. ఈ ఊహాజనిత సంబంధం ఉష్ణోగ్రత కొలత, పర్యవేక్షణ మరియు రక్షణ కోసం భాగాన్ని ఉపయోగించడానికి అనుమతిస్తుంది.

NTCలో R25 మరియు B విలువ ఏమి సూచిస్తాయి?

R25 అనేది 25°C వద్ద కొలవబడిన నామమాత్రపు ప్రతిఘటన, అయితే B విలువ పేర్కొన్న ఉష్ణోగ్రత పరిధిలో ప్రతిఘటన-ఉష్ణోగ్రత సంబంధాన్ని వివరిస్తుంది. థర్మిస్టర్‌ను మూల్యాంకనం చేసేటప్పుడు వర్తించే R/T లక్షణంతో రెండూ కలిసి ఉపయోగించబడతాయి.

ద్రవ నత్రజని లేదా ద్రవ ఆక్సిజన్ స్థాయి గుర్తింపు కోసం NTC ఉపయోగించవచ్చా?

NTC దాని నిరోధకత-ఉష్ణోగ్రత లక్షణాలు, ప్యాకేజింగ్, ఇన్‌స్టాలేషన్ స్థానం మరియు ఎలక్ట్రికల్ ఇంటర్‌ఫేస్ అప్లికేషన్‌కు అనుకూలంగా ఉన్నప్పుడు క్రయోజెనిక్ ద్రవ స్థాయి గుర్తింపు కోసం కాన్ఫిగర్ చేయబడుతుంది. తుది కాన్ఫిగరేషన్ అవసరమైన ఆపరేటింగ్ ఉష్ణోగ్రత, మాధ్యమం మరియు పరికరాల పరిస్థితులకు వ్యతిరేకంగా ధృవీకరించబడాలి.

తక్కువ-ఉష్ణోగ్రత NTCని మోటారు వైండింగ్‌లలో పొందుపరచవచ్చా?

అవును. థర్మిస్టర్ దాని కొలతలు, ఇన్సులేషన్, లీడ్ కాన్ఫిగరేషన్, ఉష్ణోగ్రత పరిధి మరియు విద్యుత్ లక్షణాలు మోటారు నిర్మాణానికి అనుకూలంగా ఉన్నప్పుడు ఎంబెడెడ్ మోటారు-వైండింగ్ ఉష్ణోగ్రత పర్యవేక్షణ కోసం రూపొందించబడుతుంది.
