X-మెరిటన్ థర్మోఎలెక్ట్రిక్ కూలింగ్ ఎలిమెంట్స్, పెల్టియర్ మాడ్యూల్స్ మరియు ఉష్ణోగ్రత నియంత్రణ భాగాల కోసం Bi2Te3-Sb2Te3 సాలిడ్ సొల్యూషన్ మెటీరియల్స్ ఆధారంగా ఎక్స్‌ట్రూడెడ్ థర్మోఎలెక్ట్రిక్ మెటీరియల్స్‌ను తయారు చేస్తుంది.
అవి Bi2Te3-ఆధారిత సెమీకండక్టర్ పదార్థాలు, ఇవి దట్టమైన, చక్కటి-కణిత మరియు ఆకృతి గల నిర్మాణాలను పొందేందుకు ఎక్స్‌ట్రూషన్ టెక్నాలజీ ద్వారా ప్రాసెస్ చేయబడతాయి.
సాంప్రదాయిక ద్రవీభవన-ఆధారిత తయారీ పద్ధతులతో పోలిస్తే, ఎక్స్‌ట్రాషన్ ప్రాసెసింగ్ ప్లాస్టిక్ డిఫార్మేషన్ ద్వారా ధాన్యం బంధాన్ని మెరుగుపరుస్తుంది, థర్మోఎలెక్ట్రిక్ లక్షణాలను కొనసాగిస్తూ మెకానికల్ ప్రాసెసింగ్ పనితీరును మెరుగుపరుస్తుంది.
ప్రధాన పదార్థ వ్యవస్థలు:
● Bi2Te3-Sb2Te3 థర్మోఎలెక్ట్రిక్ మిశ్రమాలు: గది ఉష్ణోగ్రత దగ్గర థర్మోఎలెక్ట్రిక్ కూలింగ్ అప్లికేషన్‌ల కోసం ఉపయోగించబడుతుంది.
● ఎన్-టైప్ థర్మోఎలెక్ట్రిక్ మెటీరియల్స్: పి-టైప్ మెటీరియల్స్‌తో కలిపి థర్మోఎలెక్ట్రిక్ జంటలను ఏర్పరుస్తుంది.
● P-టైప్ థర్మోఎలెక్ట్రిక్ మెటీరియల్స్: TEC స్ట్రక్చర్‌లలో కాంప్లిమెంటరీ ఎలక్ట్రికల్ లక్షణాలను అందించండి.
అప్లికేషన్లు ఉన్నాయి:
● థర్మోఎలెక్ట్రిక్ కూలింగ్ ఎలిమెంట్స్: పెల్టియర్ కూలింగ్ సిస్టమ్‌ల కోసం సెమీకండక్టర్ భాగాలు.
● పెల్టియర్ మాడ్యూల్స్: థర్మోఎలెక్ట్రిక్ మూలకాల ఆధారంగా శీతలీకరణ పరికరాలు.
● మైక్రో TEC భాగాలు: కాంపాక్ట్ పరికరాల కోసం సన్నని థర్మోఎలెక్ట్రిక్ నిర్మాణాలు.
● మల్టీ-స్టేజ్ TEC నిర్మాణాలు: స్థిరమైన ఎలిమెంట్ పనితీరు అవసరమయ్యే లేయర్డ్ కూలింగ్ స్ట్రక్చర్‌లు.
● ఉష్ణోగ్రత నియంత్రణ పరికరాలు: ఉష్ణ నియంత్రణ వ్యవస్థల కోసం భాగాలు.
|
పరామితి |
స్పెసిఫికేషన్ |
|
మెటీరియల్ సిస్టమ్ |
Bi2Te3-Sb2Te3 |
|
మెటీరియల్ రకం |
ఎన్-టైప్ / పి-టైప్ థర్మోఎలెక్ట్రిక్ మెటీరియల్స్ |
|

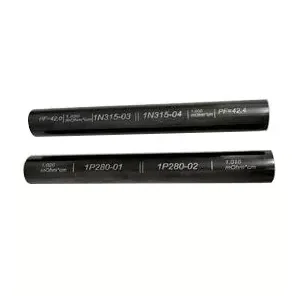

ఎక్స్‌ట్రూడెడ్ ఇంగోట్ పొడవు |
120 mm / 240 mm |
|
వెలికితీసిన ఇంగోట్ వ్యాసం |
25 మిమీ / 30 మిమీ / 35 మిమీ |
|
విద్యుత్ వాహకత |
870–1430 ఓం⁻¹సెం⁻¹ |
|
మెటీరియల్ నిర్మాణం |
దట్టమైన ఆకృతి నిర్మాణం |
|
సన్నని చిప్ ప్రాసెసింగ్ సామర్ధ్యం |
0.2 మిమీ వరకు తగ్గింది |
మెకానికల్ లక్షణాలు TEC తయారీ సమయంలో కత్తిరించడం, ముక్కలు చేయడం, సన్నబడటం మరియు అసెంబ్లీ ప్రక్రియలను ప్రభావితం చేస్తాయి. ఎక్స్‌ట్రూషన్ ప్రాసెసింగ్ ప్లాస్టిక్ డిఫార్మేషన్ ద్వారా ఇంటర్‌గ్రాన్యులర్ బాండింగ్‌ను మెరుగుపరుస్తుంది మరియు మ్యాచింగ్ సమయంలో నిర్మాణ లోపాలను తగ్గిస్తుంది.
|
మెకానికల్ ప్రాపర్టీ |
N-రకం మెటీరియల్ |
పి-టైప్ మెటీరియల్ |
|
సంపీడన బలం (MPa) |
54.0 |
66.0 |
|
కోత బలం (MPa) |
16.0 |
21.0 |
|
యంగ్స్ మాడ్యులస్ (GPa) |
47.0 |
42.0 |
|
పాయిజన్ నిష్పత్తి |
0.30 |
0.30 |
మెటీరియల్ బలం థర్మోఎలెక్ట్రిక్ చిప్‌లను 0.2 మిమీ వరకు మందం వరకు ప్రాసెస్ చేయడానికి అనుమతిస్తుంది.
ముఖ్య లక్షణాలు:
● విద్యుత్ వాహకత: 870–1430 Ohm⁻¹cm⁻¹.
● మెటీరియల్ నిర్మాణం: దట్టమైన మరియు ఏకరీతి అంతర్గత నిర్మాణం.
● ఆకృతి ఓరియంటేషన్: మూలకం అనుగుణ్యత కోసం నియంత్రిత ధాన్యం ఓరియంటేషన్.
● థర్మోఎలెక్ట్రిక్ పనితీరు పరామితి: 25°C వాక్యూమ్ పరిస్థితుల్లో 2.9 × 10⁻³కి చేరుకుంటుంది.
సాంప్రదాయ జోన్ మెల్టింగ్ మెటీరియల్స్ థర్మోఎలెక్ట్రిక్ పనితీరును సాధించగలవు, అయితే చీలిక లక్షణాల కారణంగా కోత మరియు సన్నబడటం సమయంలో పరిమితులను కలిగి ఉండవచ్చు.
|
పోలిక అంశం |
Extruded Bi2Te3-Sb2Te3 మెటీరియల్స్ |
సాంప్రదాయ జోన్ మెల్టింగ్ మెటీరియల్స్ |
|
అంతర్గత నిర్మాణం |
దట్టమైన ఆకృతి నిర్మాణం |
దిశాత్మక క్రిస్టల్ నిర్మాణం |
|
మెకానికల్ ప్రాసెసింగ్ |
కత్తిరించడం మరియు సన్నబడటం సమయంలో అధిక నిరోధకత |
చీలిక-సంబంధిత లోపాలకు మరింత సున్నితంగా ఉంటుంది |
|
సన్నని చిప్ ఫాబ్రికేషన్ |
0.2 mm సన్నని TEC భాగాలకు మద్దతు ఇస్తుంది |
అల్ట్రా-సన్నని ప్రాసెసింగ్ కోసం మరింత కష్టం |
|
మెటీరియల్ స్థిరత్వం |
నియంత్రిత ఆకృతి ఏకరూపత |
క్రిస్టల్ పెరుగుదల పరిస్థితులపై ఆధారపడి ఉంటుంది |
|
అప్లికేషన్లు |
మైక్రో TEC, బహుళ-దశ TEC, ఖచ్చితమైన శీతలీకరణ |
సాంప్రదాయ TEC అప్లికేషన్లు |
థర్మోఎలెక్ట్రిక్ కూలింగ్ పరికరాలకు సమతుల్య విద్యుత్, ఉష్ణ మరియు యాంత్రిక లక్షణాలు అవసరం.
ముఖ్య ప్రయోజనాలు:
థిన్ చిప్ కెపాబిలిటీ: మెకానికల్ బలం 0.2 మిమీ వరకు థర్మోఎలెక్ట్రిక్ చిప్‌ల కోసం స్లైసింగ్ మరియు సన్నబడటం ప్రక్రియలకు మద్దతు ఇస్తుంది.
నిర్మాణ ఏకరూపత: ఆకృతితో కూడిన నిర్మాణాలు బహుళ-మూలకం మరియు బహుళ-దశల TEC కాన్ఫిగరేషన్‌లలో ఉపయోగించే థర్మోఎలెక్ట్రిక్ మూలకాల మధ్య స్థిరత్వాన్ని మెరుగుపరుస్తాయి.
మెటీరియల్ నిర్మాణం: మెరుగైన ధాన్యం బంధం పునరావృత వేడి మరియు శీతలీకరణ చక్రాల సమయంలో మెటీరియల్ సమగ్రతను నిర్వహించడానికి సహాయపడుతుంది.
దట్టమైన నిర్మాణం: అధిక సాంద్రత కలిగిన మెటీరియల్ నిర్మాణాలు కాంపాక్ట్ థర్మోఎలెక్ట్రిక్ భాగాలకు అనుకూలంగా ఉంటాయి.
ఆప్టికల్ కమ్యూనికేషన్ కూలింగ్: ఆప్టికల్ ట్రాన్స్‌సీవర్ మరియు లేజర్ ఉష్ణోగ్రత నియంత్రణ వ్యవస్థలలో సన్నని థర్మోఎలెక్ట్రిక్ మూలకాల కోసం ఉపయోగించబడుతుంది.
అప్లికేషన్లు:
● ఆప్టికల్ ట్రాన్స్‌సీవర్ కూలింగ్: ఆప్టికల్ భాగాల ఉష్ణోగ్రత నియంత్రణ.
● లేజర్ డయోడ్ ఉష్ణోగ్రత నియంత్రణ: లేజర్ పరికరాల కోసం థర్మల్ రెగ్యులేషన్.
● ఫైబర్ కమ్యూనికేషన్ మాడ్యూల్స్: కాంపాక్ట్ శీతలీకరణ నిర్మాణాలు.
బహుళ-లేయర్ కూలింగ్ నిర్మాణాలు: బహుళ థర్మోఎలెక్ట్రిక్ లేయర్‌లకు స్థిరమైన పనితీరు అవసరమయ్యే చోట ఉపయోగించబడుతుంది.
అప్లికేషన్లు:
● స్టాక్డ్ థర్మోఎలెక్ట్రిక్ స్ట్రక్చర్‌లు: మల్టీ-లేయర్ TEC కాన్ఫిగరేషన్‌లు.
● హై-ప్రెసిషన్ టెంపరేచర్ కంట్రోల్: థర్మల్ రెగ్యులేషన్ సిస్టమ్స్.
● కాంపాక్ట్ కూలింగ్ సిస్టమ్‌లు: పరిమిత-స్పేస్ కూలింగ్ అప్లికేషన్లు.
పెద్ద-వ్యాసం ఎక్స్‌ట్రూడెడ్ ఇంగోట్‌లు: పెద్ద థర్మోఎలెక్ట్రిక్ కూలింగ్ కాంపోనెంట్‌ల కోసం ఉపయోగించబడుతుంది.
అప్లికేషన్లు:
● పారిశ్రామిక ఉష్ణోగ్రత నియంత్రణ పరికరాలు: స్థానికీకరించిన ఉష్ణ నిర్వహణ.
● ఎలక్ట్రానిక్ కూలింగ్ సిస్టమ్‌లు: సెమీకండక్టర్ థర్మల్ కంట్రోల్.
● సెమీకండక్టర్ పరికరాలు: ఖచ్చితమైన ఎలక్ట్రానిక్ కూలింగ్.
ఖచ్చితమైన శీతలీకరణ భాగాలు: మెడికల్ రిఫ్రిజిరేషన్ మరియు లేబొరేటరీ ఉష్ణోగ్రత నియంత్రణ పరికరాలలో ఉపయోగించబడుతుంది.
అప్లికేషన్లు:
● మెడికల్ రిఫ్రిజిరేషన్ సిస్టమ్స్
● ప్రయోగశాల ఉష్ణోగ్రత నియంత్రణ సామగ్రి
● పరిశోధన సాధనాలు
|
మెటీరియల్ రకం |
ప్రధాన లక్షణాలు |
అప్లికేషన్లు |
|
Bi2Te3-Sb2Te3 |
గది ఉష్ణోగ్రత దగ్గర థర్మోఎలెక్ట్రిక్ పనితీరు |
TEC మాడ్యూల్స్, పెల్టియర్ శీతలీకరణ భాగాలు |
|
N-రకం Bi2Te3 |
విద్యుత్ వాహకత మరియు యాంత్రిక బలం |
థర్మోఎలెక్ట్రిక్ ఎలిమెంట్ జతల |
|
P-రకం Bi2Te3-Sb2Te3 |
యాంత్రిక బలం మరియు థర్మోఎలెక్ట్రిక్ లక్షణాలు |
TEC శీతలీకరణ నిర్మాణాలు |
X-మెరిటన్ థర్మోఎలెక్ట్రిక్ మెటీరియల్ తయారీ, ఎక్స్‌ట్రూషన్ ప్రాసెసింగ్, ఎలిమెంట్ ప్రాసెసింగ్ మరియు అసెంబ్లీ ఇంటిగ్రేషన్‌ను అనుసంధానిస్తుంది.
తయారీ ప్రక్రియలు:
● మెటీరియల్ తయారీ: థర్మోఎలెక్ట్రిక్ మెటీరియల్ కంపోజిషన్‌ల తయారీ.
● ఎక్స్‌ట్రషన్ ప్రాసెసింగ్: దట్టమైన ఆకృతి గల నిర్మాణాల నిర్మాణం.
● ఎలిమెంట్ ప్రాసెసింగ్: థర్మోఎలెక్ట్రిక్ భాగాలను కత్తిరించడం మరియు ఆకృతి చేయడం.
● ఎలక్ట్రికల్ కనెక్షన్: వెల్డింగ్ మరియు కనెక్షన్ ప్రాసెసింగ్.
● అసెంబ్లీ ఇంటిగ్రేషన్: థర్మోఎలెక్ట్రిక్ నిర్మాణాల ఏకీకరణ.
● పనితీరు ధృవీకరణ: ప్రాసెస్ చేయబడిన భాగాల తనిఖీ.
ఉత్పత్తి పరికరాలు:
● టిన్ డిప్పింగ్ ఫర్నేస్
● వైబ్రేషన్ స్వింగ్ అచ్చు యంత్రం
● వెల్డింగ్ మెషిన్
● ఓవెన్
● డిస్పెన్సింగ్ మెషిన్
● ఆటోమేటిక్ సీలింగ్ మెషిన్
● కటింగ్ మెషిన్
● ఘనీకరణ యంత్రం
● రిఫ్లో టంకం పరికరాలు
● పూర్తిగా ఆటోమేటిక్ ప్రింటింగ్ మెషిన్
X-మెరిటన్ ఎక్స్‌ట్రూడెడ్ థర్మోఎలెక్ట్రిక్ మెటీరియల్స్ నియంత్రిత విద్యుత్ లక్షణాలు, దట్టమైన ఆకృతి గల నిర్మాణాలు మరియు TEC తయారీకి సంబంధించిన మెకానికల్ లక్షణాలతో Bi2Te3-Sb2Te3 మెటీరియల్‌లపై ఆధారపడి ఉంటాయి.
స్పెసిఫికేషన్లలో 870–1430 Ohm⁻¹cm⁻¹ విద్యుత్ వాహకత, 66 MPa వరకు సంపీడన బలం, 120 mm / 240 mm పొడవు మరియు 25 mm / 30 mm / 35 mm వ్యాసం కలిగిన ఎక్స్‌ట్రూడెడ్ కడ్డీ కొలతలు మరియు సన్నని-చిప్ ప్రాసెసింగ్ సామర్థ్యం 2 mm వరకు ఉంటాయి.
పదార్థాలు TEC తయారీ, పెల్టియర్ మాడ్యూల్స్, ఆప్టికల్ కమ్యూనికేషన్ కూలింగ్, మెడికల్ టెంపరేచర్ కంట్రోల్ మరియు సెమీకండక్టర్ థర్మల్ మేనేజ్‌మెంట్ అప్లికేషన్‌ల కోసం ఉపయోగించబడతాయి.
