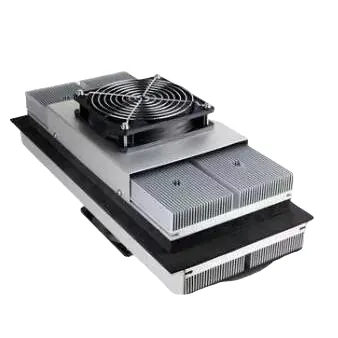

డైరెక్ట్-టు-ఎయిర్ థర్మోఎలెక్ట్రిక్ కూలర్ అసెంబ్లీస్

ఎక్స్-మెరిటన్ కాంపాక్ట్ ఇండస్ట్రియల్ ఎన్‌క్లోజర్‌లు మరియు సున్నితమైన పరికరాలలో థర్మల్ అడ్డంకులను పరిష్కరించడానికి ప్రత్యేకమైన డైరెక్ట్-టు-ఎయిర్ థర్మోఎలెక్ట్రిక్ కూలర్ అసెంబ్లీలను తయారు చేస్తుంది. అధిక-పనితీరు గల పెల్టియర్ మాడ్యూల్స్, కస్టమ్ కోల్డ్ ప్లేట్లు, హీట్ సింక్‌లు మరియు ఫ్యాన్‌లను ఒకే సాలిడ్-స్టేట్ సబ్-అసెంబ్లీగా ఏకీకృతం చేయడం, ఈ సొల్యూషన్ ఆర్గానిక్ గ్లూలు లేదా ఫ్లూయిడ్ లూప్‌లు లేకుండా నేరుగా స్పాట్ కూలింగ్‌ను అందిస్తుంది. ఇది మెకానికల్ వైబ్రేషన్, వేడెక్కడం మరియు పనితీరు క్షీణత నుండి లేజర్ డయోడ్‌లు, మెడికల్ డయాగ్నస్టిక్ టూల్స్ మరియు టెలికాం ఎలక్ట్రానిక్స్‌ను రక్షిస్తుంది.

ఇది ఎలా పనిచేస్తుంది?

డైరెక్ట్-టు-ఎయిర్ థర్మోఎలెక్ట్రిక్ కూలర్ అసెంబ్లీలు పెల్టియర్ ఎఫెక్ట్‌ను ఉపయోగించి టార్గెట్ మౌంట్ చేసే ఉపరితలం నుండి వేడిని దూరంగా ఉంచి, చుట్టుపక్కల వాతావరణంలోకి వెదజల్లుతాయి.

థర్మల్ మార్గం:

టార్గెట్ హీట్ సోర్స్ → కోల్డ్-సైడ్ ప్లేట్/హీట్ సింక్ → TEC మాడ్యూల్ → హాట్-సైడ్ రేడియేటర్ → ఎగ్జాస్ట్ ఫ్యాన్ → యాంబియంట్ ఎయిర్

DC పవర్ వర్తించబడినప్పుడు, కోల్డ్ ప్లేట్ వద్ద గ్రహించిన వేడి సెమీకండక్టర్ మూలకాల మీదుగా హాట్-సైడ్ రేడియేటర్‌కు కదులుతుంది. హాట్-సైడ్ ఫ్యాన్ వ్యర్థ వేడిని పరిసర గాలిలోకి నిరంతరం తొలగిస్తుంది, అయితే ఐచ్ఛిక కోల్డ్ సైడ్ ఫ్యాన్ ఎన్‌క్లోజర్ లోపల చల్లబడిన గాలిని ప్రసరిస్తుంది. మొత్తం పనితీరు హీట్ లోడ్ (Qmax), టార్గెట్ టెంపరేచర్ డిఫరెన్షియల్ (ΔTmax), ఇన్‌పుట్ కరెంట్ (Imax) మరియు యాంబియంట్ హీట్ సింకింగ్ సామర్థ్యంపై ఆధారపడి ఉంటుంది.

కీ ఫీచర్లు

డైరెక్ట్ సర్ఫేస్-టు-ఎయిర్ థర్మల్ ట్రాన్స్‌ఫర్: కోల్డ్-సైడ్ మౌంటు ఉపరితలాల నుండి నేరుగా వేడిని గ్రహిస్తుంది మరియు బలవంతంగా-సంవహన హీట్ సింక్‌ల ద్వారా పరిసర గాలిలోకి ఎగ్జాస్ట్ చేస్తుంది.

సాలిడ్-స్టేట్ రిలయబిలిటీ: సైలెంట్, వైబ్రేషన్-ఫ్రీ ఆపరేషన్ కోసం కంప్రెషర్‌లు, రిఫ్రిజెరాంట్ లూప్‌లు మరియు కదిలే మెకానికల్ భాగాలను (ఫ్యాన్స్ మినహా) తొలగిస్తుంది.

రాపిడ్ థర్మల్ రెస్పాన్స్: ఇన్‌పుట్ DC కరెంట్‌ని సర్దుబాటు చేయడం ద్వారా తక్షణ హీటింగ్/కూలింగ్ స్విచింగ్ మరియు ఫైన్ టెంపరేచర్ రెగ్యులేషన్‌ని ప్రారంభిస్తుంది.

జడ పర్యావరణ అసెంబ్లీ: వాక్యూమ్ టంకం మరియు జడ-వాతావరణ ప్యాకేజింగ్ అంతర్గత ఆక్సీకరణ, అవుట్‌గ్యాసింగ్ మరియు థర్మల్ డిగ్రేడేషన్‌ను నిరోధిస్తుంది.

కాంపాక్ట్ & రగ్గడ్ ఫుట్‌ప్రింట్: స్పేస్-నియంత్రిత హౌసింగ్‌లు, అవుట్‌డోర్ టెలికాం క్యాబినెట్‌లు మరియు పోర్టబుల్ డయాగ్నస్టిక్ యూనిట్‌లలో సులభంగా కలిసిపోతుంది.

ఆర్డర్ టు ఆర్డర్: కోల్డ్ ప్లేట్ జ్యామితి, ఫ్యాన్ కాన్ఫిగరేషన్‌లు, ఆపరేటింగ్ వోల్టేజీలు మరియు థర్మల్ కెపాసిటీలు నిర్దిష్ట ఎన్‌క్లోజర్ డిజైన్‌లకు సరిపోతాయి.

ప్రాథమిక లక్ష్య అనువర్తనాలు

ఖచ్చితమైన ఎలక్ట్రానిక్ ఎన్‌క్లోజర్‌లు సీల్డ్ హౌసింగ్‌లలో థర్మల్ ఓవర్‌లోడ్ నుండి సున్నితమైన నియంత్రణ ఎలక్ట్రానిక్స్, పవర్ సప్లైస్ మరియు ఆటోమేషన్ మాడ్యూల్‌లను రక్షిస్తుంది.

మెడికల్ డయాగ్నస్టిక్ పరికరాలు డైరెక్ట్-టు-ఎయిర్ థర్మోఎలెక్ట్రిక్ కూలర్ అసెంబ్లీస్ క్లినికల్ ఎనలైజర్‌లు, మెడికల్ ఇమేజింగ్ భాగాలు మరియు ఉష్ణోగ్రత-సెన్సిటివ్ రియాజెంట్‌ల కోసం స్థిరమైన, వైబ్రేషన్-రహిత థర్మల్ నియంత్రణను అందిస్తుంది.

ఆప్టికల్ & లేజర్ సిస్టమ్స్ తరంగదైర్ఘ్యం డ్రిఫ్ట్ మరియు సిగ్నల్ వక్రీకరణను తొలగించడానికి అధిక-శక్తి లేజర్ డయోడ్‌లు మరియు ఆప్టికల్ సెన్సార్‌ల కోసం స్థిర ఉష్ణోగ్రతలను నిర్వహిస్తుంది.

టెలికమ్యూనికేషన్స్ హార్డ్‌వేర్ కంప్రెసర్ నిర్వహణ అసాధ్యమైన రిమోట్ అవుట్‌డోర్ టెలికాం క్యాబినెట్‌లు మరియు బేస్ స్టేషన్‌లకు నిరంతర శీతలీకరణను నిర్ధారిస్తుంది.

అనుకూలీకరణ ఎంపికలు

1. శీతలీకరణ సామర్థ్యం (Qmax): టార్గెట్ హీట్ లోడ్‌లకు సరిపోయేలా రూపొందించబడిన సింగిల్-స్టేజ్ లేదా బహుళ-దశల TEC కాన్ఫిగరేషన్‌లు.

2. కోల్డ్ ప్లేట్ ఇంటర్‌ఫేస్‌లు: కస్టమ్ మౌంటు హోల్ నమూనాలు, ఉపరితల ఫ్లాట్‌నెస్ స్పెక్స్ మరియు డైరెక్ట్-అటాచ్ కోల్డ్ బ్లాక్ డైమెన్షన్‌లు.

3. ఎయిర్-సైడ్ డిస్సిపేషన్: కస్టమ్ హీట్ సింక్ ఎక్స్‌ట్రాషన్ ప్రొఫైల్‌లు, హీట్ పైప్ ఇంటిగ్రేషన్ మరియు హై-CFM/వాటర్‌ప్రూఫ్ ఫ్యాన్ ఎంపిక.

4. ఎలక్ట్రికల్ పారామీటర్‌లు: టైలర్డ్ ఆపరేటింగ్ వోల్టేజీలు (12V, 24V, 48V DC), గరిష్ట కరెంట్ పరిమితులు (Imax) మరియు ఇంటిగ్రేటెడ్ థర్మిస్టర్‌లు/NTC సెన్సార్‌లు.

5. పర్యావరణ రక్షణ: ఐచ్ఛిక IP-రేటెడ్ ఫ్యాన్‌లు, కన్ఫార్మల్ కోటింగ్‌లు మరియు కఠినమైన బహిరంగ వాతావరణాల కోసం యాంటీ తుప్పు ఉపరితల చికిత్సలు.

X-మెరిటన్‌ని ఎందుకు ఎంచుకోవాలి?

అంతర్గత తయారీ నియంత్రణ: సెమీకండక్టర్ పరీక్ష నుండి తుది అసెంబ్లీ, వాక్యూమ్ టంకం మరియు హెర్మెటిక్ సీలింగ్ వరకు పూర్తి పర్యవేక్షణ.

కఠినమైన నాణ్యతా ప్రమాణాలు: 100% అసెంబ్లీలు కఠినమైన AC-నిరోధకత (Rac), ఉష్ణ వాహకత మరియు సీబెక్ కోఎఫీషియంట్ టెస్టింగ్‌లకు లోనవుతాయి.

అధునాతన మెటీరియల్ సినర్జీ: సుపీరియర్ థర్మల్ ఎఫిషియెన్సీ మరియు సుదీర్ఘ కార్యాచరణ జీవితం కోసం ఇన్-హౌస్ హై-స్ట్రాంగ్ ఎక్స్‌ట్రూడెడ్ థర్మోఎలెక్ట్రిక్ మెటీరియల్స్ ద్వారా ఆధారితం.

ప్రోటోటైప్ టు వాల్యూమ్ ప్రొడక్షన్: ప్రారంభ థర్మల్ సిమ్యులేషన్ మరియు CAD లేఅవుట్ నుండి వాల్యూమ్ తయారీ వరకు పూర్తి సాంకేతిక మద్దతు.

తరచుగా అడిగే ప్రశ్నలు

డైరెక్ట్-టు-ఎయిర్ థర్మోఎలెక్ట్రిక్ కూలర్ అసెంబ్లీలు అంటే ఏమిటి?

ఇది సాలిడ్-స్టేట్ థర్మల్ మేనేజ్‌మెంట్ యూనిట్, ఇది ఘన ఉపరితలం లేదా శీతల ప్లేట్ నుండి నేరుగా వేడిని లాగడానికి మరియు ఎయిర్-కూల్డ్ హీట్ సింక్ మరియు ఫ్యాన్‌ని ఉపయోగించి చుట్టుపక్కల గాలిలోకి ఎగ్జాస్ట్ చేయడానికి పెల్టియర్ మాడ్యూల్‌లను ఉపయోగిస్తుంది.

లిక్విడ్-టు-ఎయిర్ కూలింగ్ కంటే డైరెక్ట్-టు-ఎయిర్ కూలింగ్‌ను నేను ఎప్పుడు ఎంచుకోవాలి?

హీట్ సోర్స్‌ను నేరుగా కోల్డ్ ప్లేట్‌లో అమర్చగలిగినప్పుడు లేదా లిక్విడ్ లూప్‌లు, పంపులు మరియు గొట్టాలను ఇన్‌స్టాల్ చేసేటప్పుడు స్థలం, బరువు లేదా నిర్వహణ పరిమితుల కారణంగా అసాధ్యమైనప్పుడు డైరెక్ట్-టు-ఎయిర్ అసెంబ్లీలు అనువైనవి.

ఈ అసెంబ్లీ శీతలీకరణ మరియు తాపన రెండింటినీ అందించగలదా?

అవును. అనువర్తిత DC కరెంట్ యొక్క ధ్రువణతను తిప్పికొట్టడం ద్వారా, థర్మోఎలెక్ట్రిక్ మాడ్యూల్ ఉష్ణ ప్రవాహం యొక్క దిశను తిప్పికొడుతుంది, క్రియాశీల తాపన మరియు శీతలీకరణ మధ్య అతుకులు లేకుండా మారడాన్ని అనుమతిస్తుంది.

అనుకూల అసెంబ్లీ డిజైన్‌ను అంచనా వేయడానికి ఏ పారామితులు అవసరం?

సరైన కాన్ఫిగరేషన్‌ను నిర్ణయించడానికి, టార్గెట్ హీట్ లోడ్ (Qc), అవసరమైన ఉష్ణోగ్రత అవకలన (ΔT), గరిష్ట పరిసర ఉష్ణోగ్రత, అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ స్థలం/CAD పరిమితులు మరియు ఇష్టపడే DC వోల్టేజ్‌ను అందించండి.
