X-Meritan SFP, QSFP మరియు CFP ఫారమ్ కారకాలతో సహా ఆప్టికల్ ట్రాన్స్‌సీవర్‌లలో ఉష్ణోగ్రత సెన్సింగ్ కోసం ఉపయోగించే ఆప్టికల్ కమ్యూనికేషన్ కోసం NTC థర్మిస్టర్‌ను తయారు చేస్తుంది. నిజ-సమయ ఉష్ణోగ్రత అభిప్రాయాన్ని అందించడానికి ఈ భాగాలు లేజర్ డయోడ్‌కు దగ్గరగా లేదా TEC కంట్రోల్ లూప్ లోపల ఉంచబడతాయి. ప్రతిఘటన విలువ ఉష్ణోగ్రతతో ఊహించదగిన విధంగా మారుతుంది, నియంత్రణ సర్క్యూట్ స్థిరమైన లేజర్ ఆపరేటింగ్ పాయింట్‌ను నిర్వహించడానికి అనుమతిస్తుంది.
ఆప్టికల్ మాడ్యూల్స్‌లో ఖచ్చితమైన ఉష్ణోగ్రత పర్యవేక్షణ సౌలభ్య లక్షణం కాదు. అనేక DFB లేజర్‌ల కోసం లేజర్ తరంగదైర్ఘ్యం డిగ్రీ సెల్సియస్‌కు సుమారుగా 0.1 nm మారుతుంది. కొన్ని డిగ్రీల ఉష్ణోగ్రత డ్రిఫ్ట్ DWDM సిస్టమ్‌లలో ఆమోదయోగ్యమైన ఛానెల్ విండో వెలుపల అవుట్‌పుట్‌ను తరలించగలదు. ఆప్టికల్ కమ్యూనికేషన్ కోసం NTC థర్మిస్టర్ TEC డ్రైవర్ ఈ డ్రిఫ్ట్‌ను సరిచేయడానికి ఉపయోగించే ఫీడ్‌బ్యాక్ సిగ్నల్‌ను అందిస్తుంది.
ఆప్టికల్ కమ్యూనికేషన్ కోసం NTC థర్మిస్టర్ సాధారణంగా లేజర్ డయోడ్ ఉన్న సబ్‌మౌంట్‌కు బంధించబడి ఉంటుంది లేదా TEC కోల్డ్ సైడ్‌కు జోడించబడుతుంది. లేజర్ ఉష్ణోగ్రత మారినప్పుడు, R25 విలువ మరియు B స్థిరాంకం ద్వారా నిర్వచించబడిన నాన్ లీనియర్ కర్వ్ ప్రకారం థర్మిస్టర్ నిరోధకత మారుతుంది. నియంత్రణ సర్క్యూట్ ఈ నిరోధకతను కొలుస్తుంది, దానిని ఉష్ణోగ్రత విలువగా మారుస్తుంది మరియు లేజర్‌ను తిరిగి లక్ష్య ఉష్ణోగ్రతకు తీసుకురావడానికి TEC కరెంట్‌ను సర్దుబాటు చేస్తుంది.
ప్రతిఘటన మరియు ఉష్ణోగ్రత మధ్య సంబంధం ప్రామాణిక సమీకరణాన్ని అనుసరిస్తుంది:
R(T) = R25 × exp[ B × (1/T - 1/298.15) ]
కెల్విన్‌లో T మరియు B అనేది పదార్థ స్థిరాంకం. ఆప్టికల్ మాడ్యూల్ అప్లికేషన్‌ల కోసం, 3380 K మరియు 3950 K మధ్య B25/50 విలువలు సాధారణం. ఎంపిక ఆశించిన ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి మరియు నియంత్రణ సర్క్యూట్ ద్వారా అవసరమైన రిజల్యూషన్‌పై ఆధారపడి ఉంటుంది.
దిగువ పట్టిక X-Meritan నుండి అందుబాటులో ఉన్న ప్రామాణిక కాన్ఫిగరేషన్‌లను జాబితా చేస్తుంది. వాల్యూమ్ ప్రాజెక్ట్‌ల కోసం అనుకూల విలువలు సాధ్యమే.
|
పరామితి |
చిహ్నం |
పరీక్ష పరిస్థితి |
ప్రామాణిక విలువలు / పరిధి |
గమనికలు |
|
25 ° C వద్ద నామమాత్రపు నిరోధకత |
R25 |
25°C ± 0.01°C, తక్కువ శక్తి |
10 kΩ, 50 kΩ, 100 kΩ |
అభ్యర్థనపై 1 kΩ నుండి 500 kΩ వరకు ఇతర విలువలు |
|
ప్రతిఘటన సహనం |
– |
25°C |
±1%, ±3%, ±5% |
ఎంచుకున్న విలువలకు ±0.5% అందుబాటులో ఉంది |
|
B విలువ |
B25/50 |
25°C / 50°C |
3380 K, 3435 K, 3950 K |
అభ్యర్థనపై ఇతర B విలువలు |
|
బి విలువ సహనం |
– |
– |
±0.5%, ±1% |
తీవ్రతల వద్ద ఉష్ణోగ్రత ఖచ్చితత్వాన్ని ప్రభావితం చేస్తుంది |
|
థర్మల్ సమయం స్థిరంగా ఉంటుంది |
τ |
ఇంకా గాలి |
≤ 3 సెకన్లు |
చిన్న చిప్ పరిమాణాలు వేగంగా స్పందిస్తాయి |
|
డిస్సిపేషన్ ఫ్యాక్టర్ |
δ |
ఇంకా గాలి |
≥ 1.5 mW/°C |
స్వీయ-తాపన తప్పనిసరిగా 0.1 ° C కంటే తక్కువగా ఉండాలి |
|
ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి |
టాప్ |
– |
-40°C నుండి +125°C |
నిరంతర ఆపరేషన్ |
|
25°C వద్ద రేట్ చేయబడిన శక్తి |
Pmax |
25°C |
10 మె.వా |
దీన్ని అధిగమించడం వలన స్వీయ-తాపన లోపం ఏర్పడుతుంది |
|
ఇన్సులేషన్ నిరోధకత |
RI |
500 VDC |
≥ 100 MΩ |
టెర్మినల్స్ మరియు పూత మధ్య |
|
వోల్టేజీని తట్టుకుంటుంది |
– |
500 VAC, 60 సె |
బ్రేక్‌డౌన్ లేదు |
భద్రత ఐసోలేషన్ కోసం |
ఉత్పత్తిలో అన్ని విలువలు ధృవీకరించబడ్డాయి. ప్రతి బ్యాచ్‌కు ప్రతిఘటన మరియు B విలువ కొలతలతో కూడిన పూర్తి పరీక్ష నివేదికను అందించవచ్చు.
స్వీయ-తాపనపై ముఖ్యమైన గమనిక: NTC ద్వారా కొలత కరెంట్ తప్పనిసరిగా తక్కువగా ఉండాలి, థర్మిస్టర్‌లో వెదజల్లబడే శక్తి దాని ఉష్ణోగ్రతను 0.1°C కంటే ఎక్కువ పెంచదు. 1.5 mW/°C డిస్సిపేషన్ ఫ్యాక్టర్‌తో 10 kΩ NTC కోసం, కొలత కరెంట్ దాదాపు 120 µA కంటే తక్కువగా ఉండాలి. దీన్ని అధిగమించడం వలన థర్మిస్టర్ వాస్తవ లేజర్ ఉష్ణోగ్రత కంటే అధిక ఉష్ణోగ్రతను చదవడానికి కారణమవుతుంది, ఇది నియంత్రణ లూప్‌ను ఓవర్‌కూల్‌కు దారి తీస్తుంది.

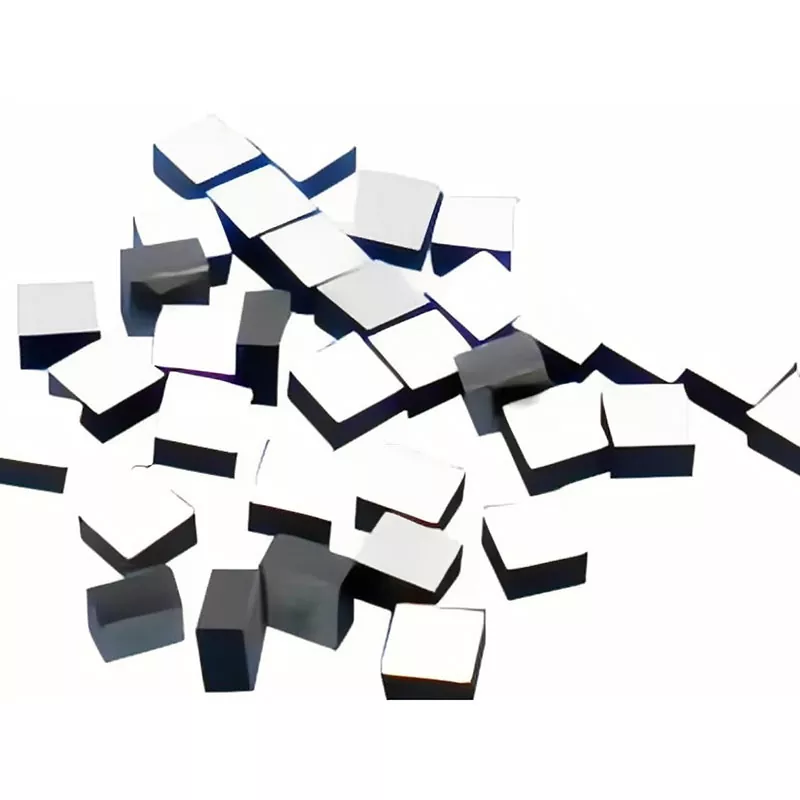

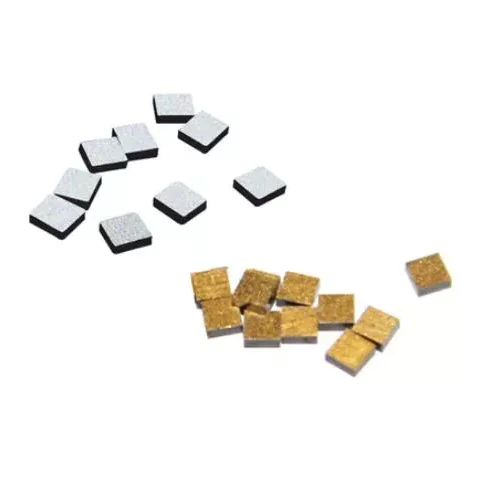

X-Meritan ఆప్టికల్ కమ్యూనికేషన్ కోసం NTC థర్మిస్టర్‌ను బేర్ చిప్ రూపంలో, Au లేదా Ag ఎలక్ట్రోడ్‌లతో, వైర్ బాండింగ్ లేదా సిరామిక్ సబ్‌మౌంట్‌లపై టంకం చేయడానికి అనుకూలంగా ఉంటుంది. చిప్ కొలతలు సాధారణంగా 0.5 mm × 0.5 mm నుండి 1.0 mm × 1.0 mm పరిధిలో ఉంటాయి, మందం 0.2 mm నుండి 0.5 mm వరకు ఉంటుంది. ఈ చిన్న పాదముద్ర ఆప్టికల్ మార్గంలో జోక్యం చేసుకోకుండా నేరుగా లేజర్ డయోడ్‌కు ఆనుకుని ఉంచడానికి అనుమతిస్తుంది.
ప్రీ-మౌంటెడ్ కాంపోనెంట్‌ను ఇష్టపడే కస్టమర్‌ల కోసం, చిప్‌ను లీడ్ వైర్‌లతో చిన్న అల్యూమినా లేదా అల్యూమినియం నైట్రైడ్ క్యారియర్‌లో అసెంబుల్ చేయవచ్చు. ఈ సంస్కరణ మాన్యువల్ అసెంబ్లీ లైన్‌లలో నిర్వహించడం సులభం మరియు బంధ ప్రక్రియను సులభతరం చేస్తుంది.
ఎలక్ట్రోడ్ ఉపరితలం Au వైర్ బంధం లేదా PbSn/AuSn టంకం కోసం రూపొందించబడింది. నిర్దిష్ట మెటలైజేషన్ కస్టమర్ యొక్క అసెంబ్లీ ప్రక్రియ ఆధారంగా ఎంపిక చేయబడుతుంది. మేము ప్రతి ఎలక్ట్రోడ్ రకానికి సిఫార్సు చేయబడిన బాండింగ్ పారామితులతో డేటాషీట్‌లను అందిస్తాము.
బేర్ చిప్ NTC యొక్క థర్మల్ టైమ్ స్థిరాంకం సాధారణంగా 1 సెకను కంటే తక్కువ థర్మల్ అంటుకునే లేదా టంకము యొక్క పలుచని పొరతో అమర్చబడి ఉంటుంది. నిశ్చల గాలిలో, మౌంటు లేకుండా, సమయ స్థిరాంకం ఎక్కువగా ఉంటుంది. ఆప్టికల్ మాడ్యూల్ అప్లికేషన్‌ల కోసం, NTC తప్పనిసరిగా లేజర్ డయోడ్ లేదా TEC కోల్డ్ ప్లేట్ వలె అదే ఉపరితలంతో థర్మల్‌గా జతచేయబడాలి. మందపాటి గ్లూ లైన్ లేదా ఎయిర్ గ్యాప్ ప్రతిస్పందనను నెమ్మదిస్తుంది మరియు సెన్సార్ మరియు లేజర్ మధ్య ఉష్ణోగ్రత ఆఫ్‌సెట్‌ను పరిచయం చేస్తుంది.
NTC చిప్‌ను థర్మల్లీ కండక్టివ్ అంటుకునే లేదా టంకము ప్రిఫార్మ్‌తో మౌంట్ చేయమని మేము సిఫార్సు చేస్తున్నాము. బంధన పొర యొక్క మందం 25 µm కంటే తక్కువగా నియంత్రించబడాలి. ఇది NTC కనిష్ట ఆలస్యంతో లేజర్ ఉష్ణోగ్రతను ట్రాక్ చేస్తుందని నిర్ధారిస్తుంది, ఇది 10 Hz కంటే ఎక్కువ అప్‌డేట్ రేట్లలో పనిచేసే TEC కంట్రోల్ లూప్‌లకు కీలకం.
ఆప్టికల్ కమ్యూనికేషన్ కోసం NTC థర్మిస్టర్ కాలక్రమేణా చిన్న రెసిస్టెన్స్ డ్రిఫ్ట్‌ను ప్రదర్శిస్తుంది, ప్రత్యేకించి అధిక ఉష్ణోగ్రతల వద్ద ఆపరేట్ చేసినప్పుడు. మా మెటీరియల్ ఫార్ములేషన్ మరియు ఎలక్ట్రోడ్ పాసివేషన్ ఈ డ్రిఫ్ట్‌ని సాధారణ 10 సంవత్సరాల సేవా జీవితంలో ఆప్టికల్ మాడ్యూల్ పనితీరును ప్రభావితం చేయని స్థాయికి తగ్గిస్తాయి. దిగువ పట్టిక అంతర్గత విశ్వసనీయత పరీక్ష ఆధారంగా వివిధ నిల్వ పరిస్థితులలో ఊహించిన చలనాన్ని చూపుతుంది.
|
పరిస్థితి |
వ్యవధి |
విలక్షణమైన రెసిస్టెన్స్ డ్రిఫ్ట్ |
|
125°C పొడి నిల్వ |
1000 గంటలు |
< 0.5% |
|
85°C / 85% RH |
1000 గంటలు |
< 0.8% |
|
థర్మల్ సైక్లింగ్ -40°C నుండి +125°C |
500 చక్రాలు |
< 0.5% |
|
25°C వద్ద ఆపరేటింగ్ లైఫ్ |
10 సంవత్సరాలు (అంచనా) |
< 1.0% |
ఈ విలువలు వేగవంతమైన పరీక్షపై ఆధారపడి ఉంటాయి మరియు హామీలు కావు. అసలైన డ్రిఫ్ట్ మౌంటు ఒత్తిడి, తేమ మరియు ఆపరేటింగ్ కరెంట్‌పై ఆధారపడి ఉంటుంది. మేము అర్హత కలిగిన ప్రాజెక్ట్‌ల కోసం వివరణాత్మక విశ్వసనీయత నివేదికను అందించగలము.
సిరామిక్ ప్రాసెసింగ్ టెక్నిక్‌లను ఉపయోగించి NTC చిప్‌లు మా స్వంత సదుపాయంలో ఉత్పత్తి చేయబడతాయి. తయారీ విధానంలో పౌడర్ తయారీ, టేప్ కాస్టింగ్, ఎలక్ట్రోడ్ ప్రింటింగ్, సింటరింగ్, డైసింగ్ మరియు చివరి ఎలక్ట్రికల్ టెస్టింగ్ ఉంటాయి. మేము ఇంట్లోనే మెటీరియల్ కంపోజిషన్‌ను నియంత్రిస్తాము, ఇది B విలువ మరియు నిరోధక లక్షణాలను సర్దుబాటు చేయడానికి అనుమతిస్తుంది.
ప్రతి బ్యాచ్ దీని కోసం పరీక్షించబడుతుంది:
● ఖచ్చితమైన స్థిరమైన ఉష్ణోగ్రత స్నానాన్ని ఉపయోగించి 25°C వద్ద నిరోధం
● B విలువ 25°C మరియు 50°C వద్ద నిరోధక కొలతల నుండి లెక్కించబడుతుంది
● మాగ్నిఫికేషన్ కింద దృశ్య తనిఖీ
● ఇన్సులేషన్ నిరోధకత
● కస్టమర్ అభ్యర్థనకు ఐచ్ఛిక థర్మల్ సైక్లింగ్
పరీక్ష డేటా ఆర్కైవ్ చేయబడింది మరియు ప్రతి షిప్‌మెంట్‌తో అందుబాటులో ఉంచబడుతుంది. మేము కస్టమర్-నిర్దిష్ట ఇన్‌కమింగ్ తనిఖీ విధానాలకు కూడా మద్దతునిస్తాము.
మీ ఆప్టికల్ మాడ్యూల్ కోసం సరైన NTC థర్మిస్టర్‌ని ఎంచుకోవడానికి, ఈ క్రింది అంశాలను పరిగణించండి:
సాధారణ విలువలు 10 kΩ మరియు 100 kΩ. తక్కువ ప్రతిఘటన విలువలు ఎక్కువ కొలత కరెంట్‌ని తీసుకుంటాయి కానీ శబ్దానికి తక్కువ సున్నితంగా ఉంటాయి. అధిక నిరోధక విలువలను సాధారణ ADC సర్క్యూట్‌లతో కొలవడం సులభం. ఎంపిక తరచుగా మాడ్యూల్‌లో ఉపయోగించే TEC కంట్రోలర్ ICపై ఆధారపడి ఉంటుంది. అనేక లేజర్ డ్రైవర్ మరియు TEC కంట్రోలర్ చిప్‌లు నిర్దిష్ట NTC రెసిస్టెన్స్ రేంజ్ కోసం ఆప్టిమైజ్ చేయబడ్డాయి, సాధారణంగా 10 kΩ లేదా 50 kΩ.
B విలువ డిగ్రీకి ప్రతిఘటన ఎంత మారుతుందో నిర్ణయిస్తుంది. అధిక B విలువ డిగ్రీకి పెద్ద ప్రతిఘటన మార్పును ఇస్తుంది, ఇది ఉష్ణోగ్రత రిజల్యూషన్‌ను మెరుగుపరుస్తుంది. అయినప్పటికీ, చాలా ఎక్కువ B విలువ అంటే తక్కువ ఉష్ణోగ్రతల వద్ద నిరోధకత చాలా ఎక్కువగా ఉంటుంది, ఇది కొలత సర్క్యూట్ యొక్క ఇన్‌పుట్ పరిధిని మించి ఉండవచ్చు. B25/50 = 3435 K అనేది -10°C నుండి +75°C వరకు పనిచేసే ఆప్టికల్ మాడ్యూల్స్ కోసం ఒక సాధారణ రాజీ.
ప్రతిఘటన సహనం మరియు B విలువ సహనం నేరుగా ఉష్ణోగ్రత కొలత ఖచ్చితత్వాన్ని ప్రభావితం చేస్తాయి. ±1% ప్రతిఘటన సహనం ±1% B విలువ సహనంతో కలిపి 25°C వద్ద సుమారు ±0.3°C ప్రారంభ ఉష్ణోగ్రత లోపం ఏర్పడుతుంది. తరంగదైర్ఘ్యం స్థిరత్వం తప్పనిసరిగా ±0.01 nm లోపు ఉండే DWDM అనువర్తనాల కోసం, ఈ లోపం చాలా పెద్దదిగా ఉండవచ్చు. మాడ్యూల్ ఫర్మ్‌వేర్‌లోని అమరిక దశ ప్రారంభ సహనాన్ని భర్తీ చేయగలదు, అయితే ఆపరేటింగ్ పరిధిలో అమరిక చెల్లుబాటు అయ్యేలా టాలరెన్స్ గట్టిగా ఉండాలి.
ఆప్టికల్ మాడ్యూల్ లోపల అందుబాటులో ఉన్న స్థలంలో NTC తప్పనిసరిగా సరిపోతుంది. బేర్ చిప్స్ అతి చిన్న పాదముద్రను అందిస్తాయి కానీ వైర్ బాండింగ్ లేదా డై అటాచ్ పరికరాలు అవసరం. సిరామిక్ క్యారియర్‌లపై ముందుగా అమర్చిన చిప్‌లు అసెంబ్లీని సులభతరం చేస్తాయి కానీ ఎత్తును జోడిస్తాయి. మేము రెండు ఎంపికలను అందించగలము మరియు మీ ఉత్పత్తి శ్రేణికి ఉత్తమ ఎంపికపై సలహా ఇవ్వగలము.
కొలత కరెంట్ తక్కువగా ఉండాలి. 1.5 mW/°C డిస్సిపేషన్ ఫ్యాక్టర్‌తో 10 kΩ NTC కోసం, 0.1°C స్వీయ-తాపన కోసం గరిష్ట కొలత కరెంట్ సుమారు 120 µA. మీ TEC కంట్రోలర్ అధిక కరెంట్‌ని ఉపయోగిస్తుంటే, తక్కువ రెసిస్టెన్స్ NTC లేదా ఎక్కువ డిస్సిపేషన్ ఫ్యాక్టర్‌తో పెద్ద చిప్‌ని పరిగణించండి.
ఏ పారామితులను ఎంచుకోవాలో మీకు ఖచ్చితంగా తెలియకుంటే, మీ TEC కంట్రోలర్ పార్ట్ నంబర్ మరియు లక్ష్య ఉష్ణోగ్రత పరిధిని అందించండి. మేము అనుకూల NTC కాన్ఫిగరేషన్‌ని సిఫార్సు చేయవచ్చు.
లేజర్ ఉష్ణోగ్రతను పర్యవేక్షించడానికి మాడ్యూల్ లోపల NTC థర్మిస్టర్లు ఉపయోగించబడతాయి. సిగ్నల్ TEC కంట్రోలర్‌లోకి ఫీడ్ అవుతుంది, ఇది లేజర్ డిజైన్‌ను బట్టి సాధారణంగా 25°C లేదా 45°C స్థిర ఉష్ణోగ్రత వద్ద లేజర్‌ను నిర్వహిస్తుంది.
ఇరుకైన లైన్‌విడ్త్ మరియు తరంగదైర్ఘ్యం-స్థిరమైన లేజర్‌ల కోసం, NTC ఖచ్చితత్వం కీలకం. నిర్దేశిత ఛానెల్ గ్రిడ్‌లో తరంగదైర్ఘ్యాన్ని ఉంచడానికి నియంత్రణ లూప్ తప్పనిసరిగా ±0.1°C ఉష్ణోగ్రతను కలిగి ఉండాలి.
బేర్ లేజర్ డయోడ్ ప్యాకేజీలలో, NTC లేజర్ చిప్ వలె అదే సబ్‌మౌంట్‌కు బంధించబడింది. ఇది అదనపు థర్మల్ మాస్ లేకుండా నేరుగా ఉష్ణోగ్రత సెన్సింగ్‌ను అందిస్తుంది.
NTC థర్మిస్టర్లు బాహ్య ఆప్టికల్ యాంప్లిఫైయర్‌లు మరియు ట్రాన్స్‌సీవర్‌ల ఉష్ణోగ్రత పర్యవేక్షణ సర్క్యూట్‌లలో కూడా ఉపయోగించబడతాయి, ఇక్కడ పరిసర ఉష్ణోగ్రత స్వింగ్‌లు ఎక్కువగా ఉంటాయి.
A: R25 అనేది 25°C వద్ద నిరోధం. ఉష్ణోగ్రతతో ప్రతిఘటన ఎలా మారుతుందో B విలువ వివరిస్తుంది. ఏదైనా ఇతర ఉష్ణోగ్రత వద్ద ప్రతిఘటనను లెక్కించడానికి రెండు పారామితులు అవసరం. అధిక B విలువ అంటే ఇచ్చిన ఉష్ణోగ్రత మార్పు కోసం ప్రతిఘటన మరింతగా మారుతుంది.
A: స్టెయిన్‌హార్ట్-హార్ట్ సమీకరణం లేదా సరళీకృత B సమీకరణాన్ని ఉపయోగించి R25 మరియు B విలువల నుండి రూపొందించబడిన శోధన పట్టికను ఉపయోగించడం సరళమైన పద్ధతి. అనేక TEC కంట్రోలర్ ICలు అంతర్నిర్మిత మార్పిడి అల్గారిథమ్‌లను కలిగి ఉన్నాయి. మేము మీ నిర్దిష్ట NTC కోసం గుణకం పట్టికను అందించగలము.
A: ఇది మీ అమరిక విధానంపై ఆధారపడి ఉంటుంది. ±5% రెసిస్టెన్స్ టాలరెన్స్ ±1% B టాలరెన్స్‌తో కలిపి అమరికకు ముందు ±1°C కంటే ఎక్కువ ఉష్ణోగ్రత లోపం ఏర్పడుతుంది. మీ ఉత్పత్తి లైన్ తెలిసిన ఉష్ణోగ్రత వద్ద ఒక-పర్యాయ క్రమాంకనం చేస్తే, ప్రారంభ ఆఫ్‌సెట్ తీసివేయబడుతుంది. కానీ B టాలరెన్స్ ఇప్పటికీ వాలు ఖచ్చితత్వాన్ని ప్రభావితం చేస్తుంది. DWDM కోసం, మేము కనీసం ±1% నిరోధకత మరియు ±0.5% B విలువను సిఫార్సు చేస్తున్నాము.
A: చిన్న ప్రవాహాలు కూడా పరిసర ఉష్ణోగ్రత కంటే థర్మిస్టర్‌ను వేడి చేయగలవు. 10 kΩ NTC ద్వారా 100 µA కరెంట్ 0.1 mWని వెదజల్లుతుంది. 1.5 mW/°C వెదజల్లే కారకంతో, ఇది 0.067°C ఉష్ణోగ్రత పెరుగుదలకు కారణమవుతుంది. కఠినంగా నియంత్రించబడిన లేజర్ మాడ్యూల్‌లో, ఆ ఆఫ్‌సెట్ ముఖ్యమైనది కావచ్చు. కొలత సర్క్యూట్ అత్యల్ప ఆచరణాత్మక విద్యుత్తును ఉపయోగించాలి.
జ: అవును. మేము 3000 K నుండి 4500 K పరిధిలో కస్టమ్ B విలువలను సాధించడానికి మెటీరియల్ కంపోజిషన్‌ను సర్దుబాటు చేయవచ్చు మరియు గట్టి టాలరెన్స్‌లతో నిర్దిష్ట ప్రతిఘటన విలువల కోసం మేము స్క్రీన్ చేయవచ్చు. కనిష్ట ఆర్డర్ పరిమాణాలు వర్తిస్తాయి.
జ: సాధారణంగా కాదు. NTC లేజర్ ముఖభాగంలో కాకుండా సబ్‌మౌంట్ లేదా TEC కోల్డ్ సైడ్‌లో మౌంట్ చేయబడింది. లేజర్ చిప్‌తో ప్రత్యక్ష పరిచయం విద్యుత్ సమస్యలు లేదా థర్మల్ మాస్ సమస్యలను పరిచయం చేస్తుంది. NTCని లేజర్‌కి వీలైనంత దగ్గరగా మౌంట్ చేయమని మేము సిఫార్సు చేస్తున్నాము, కానీ ఎలక్ట్రికల్‌గా వేరుచేయబడి ఉంటుంది.
నమూనాలను లేదా వివరణాత్మక సిఫార్సును అభ్యర్థించడానికి, దయచేసి కింది వాటిని అందించండి:
● TEC కంట్రోలర్ పార్ట్ నంబర్ లేదా మెజర్మెంట్ కరెంట్
● టార్గెట్ లేజర్ ఉష్ణోగ్రత
● అవసరమైన ఉష్ణోగ్రత ఖచ్చితత్వం
● NTC కోసం అందుబాటులో ఉన్న స్థలం
● అసెంబ్లీ పద్ధతి (వైర్ బంధం, టంకం, ఎపాక్సీ)
● ఊహించిన వార్షిక వాల్యూమ్
మేము ఒక పని దినంలో ప్రతిస్పందిస్తాము మరియు మూల్యాంకనం కోసం నమూనాలను అందించగలము.
