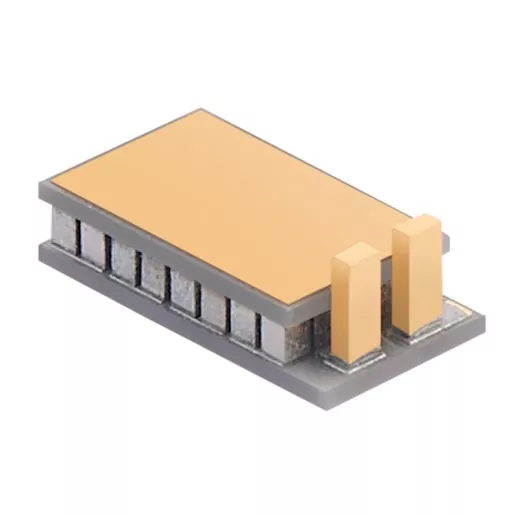

LiDAR కోసం మైక్రో థర్మోఎలెక్ట్రిక్ కూలర్లు

LiDAR కోసం మైక్రో థర్మోఎలెక్ట్రిక్ కూలర్‌లలోని లేజర్ ట్రాన్స్‌మిటర్ ఆపరేషన్ సమయంలో వేడిని ఉత్పత్తి చేస్తుంది, అయితే పరిసర ఉష్ణోగ్రత వివిధ ఆపరేటింగ్ పరిసరాల మధ్య గణనీయంగా మారవచ్చు. లేజర్ ఉష్ణోగ్రత దాని అవసరమైన ఆపరేటింగ్ పరిధికి మించి మారినట్లయితే, ఆప్టికల్ పరికరం అవసరమైన ఆపరేటింగ్ స్థితిని నిర్వహించకపోవచ్చు.

ఉష్ణోగ్రత-సెన్సిటివ్ భాగం నుండి వేడిని చురుకుగా పంప్ చేయడానికి ఒక మైక్రో-TECని లేజర్ మాడ్యూల్ వద్ద నేరుగా ఇన్‌స్టాల్ చేయవచ్చు. నిష్క్రియ హీట్ సింక్ కాకుండా, ఇది సహజ లేదా బలవంతంగా వేడి వెదజల్లడంపై మాత్రమే ఆధారపడదు.

కాంపాక్ట్ LiDAR అసెంబ్లీల కోసం, ప్రధాన అప్లికేషన్ విలువ స్థానికీకరించిన ఉష్ణోగ్రత నియంత్రణ. కంప్రెసర్, రిఫ్రిజెరాంట్ సర్క్యూట్ లేదా కదిలే మెకానికల్ భాగాలు అవసరం లేకుండా కూలర్‌ను లేజర్ మూలానికి దగ్గరగా ఉంచవచ్చు.

కీ స్పెసిఫికేషన్స్

అసలు శీతలీకరణ సామర్థ్యం, ​​కరెంట్, వోల్టేజ్, కొలతలు మరియు థర్మల్ పనితీరు ఎంచుకున్న మైక్రో-TEC కాన్ఫిగరేషన్ మరియు LiDAR కాంపోనెంట్ యొక్క హీట్ లోడ్ మీద ఆధారపడి ఉంటుంది.

స్పేస్-పరిమిత LiDAR మాడ్యూల్స్ కోసం కాంపాక్ట్ సైజు

LiDAR కోసం మైక్రో థర్మోఎలెక్ట్రిక్ కూలర్‌లు పరిమిత అంతర్గత స్థలాన్ని కలిగి ఉన్నాయి ఎందుకంటే లేజర్, డిటెక్టర్, ఆప్టికల్ భాగాలు, ఎలక్ట్రానిక్ సర్క్యూట్‌లు మరియు ఉష్ణ వెదజల్లే నిర్మాణాలు ఒకే అసెంబ్లీలో విలీనం చేయబడ్డాయి.

మా మైక్రో-TECలు కొన్ని మిల్లీమీటర్ల వరకు సూక్ష్మ-పరిమాణ కాన్ఫిగరేషన్‌లలో తయారు చేయబడతాయి. ఇది ఒక ప్రత్యేక శీతలీకరణ వ్యవస్థగా స్థలాన్ని ఆక్రమించడానికి బదులుగా లేజర్ లేదా ఇతర ఉష్ణ-సెన్సిటివ్ కాంపోనెంట్‌కు దగ్గరగా కూలర్‌ను ఉంచడానికి అనుమతిస్తుంది.

అనుకూలీకరించిన LiDAR అసెంబ్లీల కోసం, అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ స్పేస్, కాంపోనెంట్ పొజిషన్, మౌంటు స్ట్రక్చర్ మరియు ఎలక్ట్రికల్ ఇంటర్‌ఫేస్ ప్రకారం ఉత్పత్తి కొలతలు మూల్యాంకనం చేయబడతాయి.

1 W కంటే తక్కువ విద్యుత్ వినియోగం

మైక్రో-TEC వాహనం LiDAR లేదా ఇతర కాంపాక్ట్ ఎలక్ట్రానిక్ సిస్టమ్‌లో విలీనం చేయబడినప్పుడు విద్యుత్ వినియోగం అనేది ఒక ముఖ్యమైన డిజైన్ పరామితి.

మా మైక్రో థర్మోఎలెక్ట్రిక్ కూలర్‌లు వర్తించే కాన్ఫిగరేషన్‌లలో 1 వాట్ కంటే తక్కువ పని చేయగలవు. వాస్తవ విద్యుత్ అవసరం ఎంచుకున్న ఉత్పత్తి రూపకల్పన మరియు నియంత్రించాల్సిన థర్మల్ లోడ్పై ఆధారపడి ఉంటుంది.

ఇంజనీరింగ్ మూల్యాంకనం కోసం, వినియోగదారులు లక్ష్య శీతలీకరణ ఉష్ణోగ్రత, వేడి లోడ్, అందుబాటులో ఉన్న వోల్టేజ్ మరియు ఇన్‌స్టాలేషన్ కొలతలు అందించాలి, తద్వారా తగిన మైక్రో-TEC కాన్ఫిగరేషన్‌ను ఎంచుకోవచ్చు.

శీతలకరణి లేకుండా సాలిడ్-స్టేట్ కూలింగ్

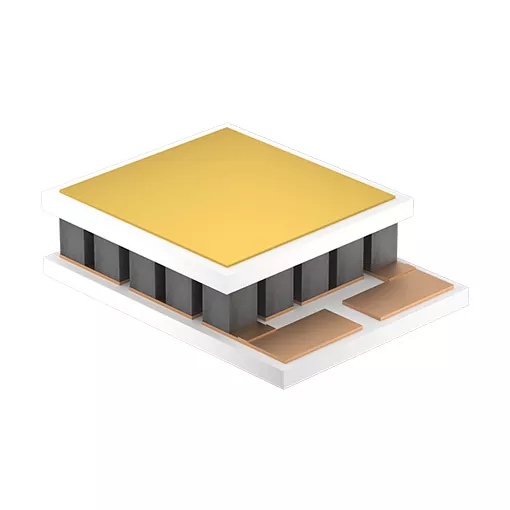

LiDAR కోసం మైక్రో థర్మోఎలెక్ట్రిక్ కూలర్లు విద్యుత్ ప్రవాహం వర్తించినప్పుడు వేడిని బదిలీ చేయడానికి సిరామిక్ ఉపరితలాల మధ్య సెమీకండక్టర్ థర్మోఎలెక్ట్రిక్ పదార్థాలను ఉపయోగిస్తుంది.

భాగం కలిగి ఉంది:

● కంప్రెసర్ లేదు

● శీతలకరణి లేదు

● యాంత్రిక కదిలే భాగాలు లేవు

● కాంపాక్ట్ సాలిడ్-స్టేట్ నిర్మాణం

● ప్రత్యక్ష విద్యుత్ నియంత్రణ

ఈ నిర్మాణం LiDAR మాడ్యూల్‌లకు ఉపయోగపడుతుంది, ఇక్కడ శీతలీకరణ భాగాన్ని లేజర్‌కు దగ్గరగా ఇన్‌స్టాల్ చేయాలి మరియు పరిమిత యాంత్రిక స్థలంలో విలీనం చేయాలి.

లేజర్ ఉష్ణోగ్రత నియంత్రణ కోసం యాక్టివ్ హీట్ పంపింగ్

మైక్రో-TEC మొత్తం LiDAR హౌసింగ్ యొక్క ఉష్ణోగ్రతను తగ్గించడం కంటే లక్ష్య భాగం యొక్క ఉష్ణోగ్రతను నియంత్రించడానికి ఉపయోగించబడుతుంది.

విద్యుత్ శక్తి వర్తించినప్పుడు, వేడి చల్లని వైపు నుండి వేడి వైపుకు బదిలీ చేయబడుతుంది. చల్లని వైపు లేజర్ లేదా ఇతర ఉష్ణోగ్రత-సెన్సిటివ్ కాంపోనెంట్ సమీపంలో ఉంచబడుతుంది, అయితే వేడి వైపు ప్రభావవంతమైన ఉష్ణ వెదజల్లే మార్గానికి కనెక్ట్ చేయబడాలి.

కాబట్టి థర్మల్ డిజైన్ మైక్రో-TEC యొక్క రెండు వైపులా పరిగణించాలి:

టార్గెట్ కాంపోనెంట్ → మైక్రో-TEC కోల్డ్ సైడ్ → మైక్రో-TEC హాట్ సైడ్ → LiDAR హీట్ డిస్సిపేషన్ స్ట్రక్చర్

వేడి వైపు బదిలీ చేయబడిన వేడిని సమర్థవంతంగా తొలగించలేకపోతే, మొత్తం సిస్టమ్ యొక్క శీతలీకరణ పనితీరు తగ్గించబడుతుంది.

LiDAR అసెంబ్లీకి హెడర్‌తో మైక్రో-TEC

నిర్వచించిన మెకానికల్ ఇంటర్‌ఫేస్ అవసరమయ్యే LiDAR డిజైన్‌ల కోసం, మేము మైక్రో థర్మోఎలెక్ట్రిక్ కూలర్‌లను హెడర్‌లతో అందించగలము.

హెడర్ కాన్ఫిగరేషన్‌ను దీని ప్రకారం మూల్యాంకనం చేయవచ్చు:

● అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ స్థలం

● మౌంటు నిర్మాణం

● భాగాల స్థానం

● ఎలక్ట్రికల్ కనెక్షన్

● అసెంబ్లీ అవసరాలు

ప్రామాణికం కాని నిర్మాణాల కోసం, వినియోగదారులు ఇప్పటికే ఉన్న నమూనా లేదా ఇంజనీరింగ్ డ్రాయింగ్‌ను అందించవచ్చు. నమూనా ఉత్పత్తికి ముందు మేము నిర్మాణాన్ని అంచనా వేస్తాము.

అనుకూలీకరించిన మైక్రో థర్మోఎలెక్ట్రిక్ కూలర్లు

ప్రామాణిక మైక్రో-TEC నిర్దిష్ట LiDAR మాడ్యూల్ యొక్క కొలతలు లేదా ఉష్ణ అవసరాలతో సరిపోలకపోవచ్చు. మేము కస్టమర్ నమూనాలు లేదా డ్రాయింగ్‌ల ఆధారంగా అనుకూలీకరించిన ఉత్పత్తులకు మద్దతు ఇస్తాము.

అనుకూలీకరణ ప్రక్రియ కవర్ చేయవచ్చు:

కొలతలు → ఎలక్ట్రికల్ పారామితులు → మౌంటు నిర్మాణం → హెడర్ కాన్ఫిగరేషన్ → థర్మల్ అవసరాలు

భారీ ఉత్పత్తికి ముందు, కస్టమర్ నిర్ధారణ కోసం నమూనాలు ఉత్పత్తి చేయబడతాయి. ఉత్పత్తి పరిమాణాన్ని విడుదల చేయడానికి ముందు వాస్తవ LiDAR అసెంబ్లీకి వ్యతిరేకంగా మైక్రో-TECని తనిఖీ చేయడానికి ఇది అనుమతిస్తుంది.

మైక్రో-TEC ఎంపిక కోసం సమాచారం అవసరం

కొత్త LiDAR కూలింగ్ ప్రాజెక్ట్ కోసం, కస్టమర్‌లు ఈ క్రింది సమాచారాన్ని అందించగలరు:

కొన్ని పారామితులు ఇంకా అందుబాటులో లేకుంటే, ఇప్పటికే ఉన్న మైక్రో-TEC నమూనా లేదా LiDAR అసెంబ్లీ డ్రాయింగ్‌ను సాంకేతిక మూల్యాంకనం కోసం ప్రారంభ బిందువుగా ఉపయోగించవచ్చు.

ఇన్‌స్టాలేషన్ మరియు థర్మల్ ఇంటర్‌ఫేస్

మైక్రో-TEC మరియు లేజర్ మాడ్యూల్ మధ్య థర్మల్ ఇంటర్‌ఫేస్ నేరుగా ఉష్ణ బదిలీని ప్రభావితం చేస్తుంది.

కోల్డ్ సైడ్ టార్గెట్ కాంపోనెంట్‌తో తగినంత సంబంధాన్ని కలిగి ఉండాలి మరియు అసెంబ్లీ డిజైన్‌కు అవసరమైనప్పుడు తగిన థర్మల్ ఇంటర్‌ఫేస్ మెటీరియల్ (TIM)ని ఉపయోగించవచ్చు.

వేడి వైపు సమర్థవంతమైన వేడి వెదజల్లే మార్గం అవసరం. మైక్రో-TEC ద్వారా బదిలీ చేయబడిన వేడిని తీసివేయడానికి హీట్ సింక్, హౌసింగ్ లేదా ఇతర శీతలీకరణ నిర్మాణాన్ని రూపొందించాలి.

మైక్రో-TEC తప్పనిసరిగా దాని పేర్కొన్న విద్యుత్ పారామితులలో కూడా ఆపరేట్ చేయబడాలి. గరిష్ట IMAX కరెంట్ మించకూడదు, ఎందుకంటే అధిక విద్యుత్ థర్మోఎలెక్ట్రిక్ సెమీకండక్టర్ జంక్షన్‌ను దెబ్బతీస్తుంది.

తయారీ సామర్థ్యం

X-Meritan మైక్రో థర్మోఎలెక్ట్రిక్ కూలర్‌లను తయారు చేస్తుంది మరియు అప్‌స్ట్రీమ్ థర్మోఎలెక్ట్రిక్ పదార్థాల తయారీని కూడా నియంత్రిస్తుంది.

మా ఉత్పత్తి సామర్థ్యాలు కవర్:

● థర్మోఎలెక్ట్రిక్ మెటీరియల్ తయారీ

● ఖచ్చితమైన కాంపోనెంట్ ప్రాసెసింగ్

● వెల్డింగ్

● అసెంబ్లీ

● మైక్రో-ప్యాకేజింగ్

● అనుకూలీకరించిన మైక్రో-TEC ఉత్పత్తి

ఈ తయారీ నిర్మాణం ప్రామాణికం కాని మైక్రో-TEC కొలతలు, మౌంటు నిర్మాణాలు లేదా విద్యుత్ కాన్ఫిగరేషన్‌లు అవసరమయ్యే ప్రాజెక్ట్‌లకు మద్దతు ఇస్తుంది.

అనుకూలీకరించిన LiDAR అప్లికేషన్‌ల కోసం, ఉత్పత్తిని ఇప్పటికే ఉన్న ప్రామాణిక కూలర్‌కి పరిమితం చేయకుండా మెటీరియల్ మరియు కాంపోనెంట్ స్థాయి నుండి అభివృద్ధి చేయవచ్చు.

మైక్రో థర్మోఎలెక్ట్రిక్ కూలర్ డెవలప్‌మెంట్ ప్రాసెస్

అనుకూలీకరించిన LiDAR శీతలీకరణ ప్రాజెక్ట్‌ల కోసం, మేము నమూనా-ఆధారిత అభివృద్ధి ప్రక్రియను అనుసరిస్తాము:

కస్టమర్ డ్రాయింగ్ / నమూనా → సాంకేతిక మూల్యాంకనం → ఉత్పత్తి రూపకల్పన → నమూనా ఉత్పత్తి → నమూనా నిర్ధారణ → భారీ ఉత్పత్తి

నమూనా నిర్ధారణ దశ భారీ ఉత్పత్తికి ముందు కొలతలు, మౌంటు నిర్మాణం, విద్యుత్ కనెక్షన్ మరియు అసెంబ్లీ అనుకూలతను తనిఖీ చేయడానికి అనుమతిస్తుంది.

అప్లికేషన్లు

ఉష్ణోగ్రత నియంత్రణ కోసం మైక్రో థర్మోఎలెక్ట్రిక్ కూలర్‌లను ఉపయోగించవచ్చు:

● LiDAR లేజర్ ట్రాన్స్‌మిటర్‌లు

● ఉష్ణోగ్రత-సెన్సిటివ్ ఆప్టోఎలక్ట్రానిక్ భాగాలు

● కాంపాక్ట్ ఆప్టికల్ మాడ్యూల్స్

● ఆటోమోటివ్ LiDAR అసెంబ్లీలు

● స్థానికీకరించిన క్రియాశీల శీతలీకరణ అవసరమయ్యే ఇతర సూక్ష్మ ఎలక్ట్రానిక్ భాగాలు

నాణ్యత మరియు ఎగుమతి అనుభవం

X-Meritan సూక్ష్మ సెమీకండక్టర్ కూలింగ్‌లో 10 సంవత్సరాల కంటే ఎక్కువ అనుభవం కలిగి ఉంది మరియు అంతర్జాతీయ మార్కెట్‌ల కోసం మైక్రో-TEC ఉత్పత్తులను అందిస్తుంది.

కంపెనీ ISO మరియు CE ధృవీకరణలను పొందింది మరియు ఉత్పత్తులను యూరప్, ఉత్తర అమెరికా, దక్షిణ అమెరికా, ఆగ్నేయాసియా మరియు ఇతర మార్కెట్‌లకు ఎగుమతి చేస్తుంది.

మా సాంకేతిక అనుభవం ఆప్టికల్ ఫైబర్ కమ్యూనికేషన్స్, ఇండస్ట్రియల్ మెడికల్ ఎక్విప్‌మెంట్, స్మార్ట్ ఆటోమోటివ్ ఎలక్ట్రానిక్స్, కన్స్యూమర్ ఎలక్ట్రానిక్స్ మరియు రీసెర్చ్ అప్లికేషన్‌లను కవర్ చేస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

LiDAR కోసం మైక్రో-TECని ఎంచుకోవడానికి మీకు ఏ సమాచారం అవసరం?

అత్యంత ఉపయోగకరమైన సమాచారంలో కాంపోనెంట్ హీట్ లోడ్, టార్గెట్ టెంపరేచర్, అందుబాటులో ఉన్న వోల్టేజ్, గరిష్ట కరెంట్, ఇన్‌స్టాలేషన్ కొలతలు, మౌంటు స్ట్రక్చర్ మరియు హాట్-సైడ్ హీట్ డిస్సిపేషన్ మెథడ్ ఉన్నాయి. మూల్యాంకనం కోసం డ్రాయింగ్ లేదా ఇప్పటికే ఉన్న మైక్రో-TEC నమూనాను కూడా ఉపయోగించవచ్చు.

మైక్రో-TEC ఎంత చిన్నదిగా ఉంటుంది?

X-Meritan అవసరమైన నిర్మాణం మరియు పనితీరుపై ఆధారపడి కొన్ని మిల్లీమీటర్ల వరకు మైక్రో-TEC కాన్ఫిగరేషన్‌లను తయారు చేయగలదు. అప్లికేషన్ ప్రకారం తుది కొలతలు నిర్ధారించబడాలి.

మీరు మా LiDAR డ్రాయింగ్ ప్రకారం మైక్రో-TECని తయారు చేయగలరా?

అవును. మేము కస్టమర్ డ్రాయింగ్‌లు లేదా నమూనాల ఆధారంగా అనుకూలీకరణకు మద్దతు ఇస్తాము. సామూహిక ఉత్పత్తికి ముందు ఉత్పత్తి నమూనా మరియు నిర్ధారించబడింది.

మీరు హెడర్‌తో మైక్రో-TECని సరఫరా చేయగలరా?

అవును. నిర్వచించిన మౌంటు లేదా కనెక్షన్ నిర్మాణం అవసరమయ్యే అప్లికేషన్‌ల కోసం హెడర్ కాన్ఫిగరేషన్‌లు అందుబాటులో ఉన్నాయి. LiDAR అసెంబ్లీ ప్రకారం ఖచ్చితమైన హెడర్ డిజైన్ నిర్ధారించబడింది.

మైక్రో-TEC 1 W కంటే తక్కువ పని చేయగలదా?

అవును, వర్తించే కాన్ఫిగరేషన్‌లు 1 W కంటే తక్కువ సమయంలో పనిచేయగలవు. వాస్తవ విద్యుత్ వినియోగం మైక్రో-TEC డిజైన్, ఆపరేటింగ్ పరిస్థితులు మరియు థర్మల్ లోడ్‌పై ఆధారపడి ఉంటుంది.

ప్రధాన సంస్థాపన ఆందోళన ఏమిటి?

రెండు ముఖ్యమైన పాయింట్లు కోల్డ్-సైడ్ థర్మల్ కాంటాక్ట్ మరియు హాట్-సైడ్ హీట్ డిస్సిపేషన్. కోల్డ్ సైడ్‌కు టార్గెట్ కాంపోనెంట్‌తో ప్రభావవంతమైన పరిచయం అవసరం, అయితే వేడి వైపు బదిలీ చేయబడిన వేడిని తొలగించడానికి తగిన మార్గాన్ని కలిగి ఉండాలి.

మైక్రో-TECని నిరంతరం ఉపయోగించవచ్చా?

నిరంతర ఆపరేషన్ ఎంచుకున్న మైక్రో-TEC కాన్ఫిగరేషన్ మరియు దాని పేర్కొన్న ఎలక్ట్రికల్ మరియు థర్మల్ ఆపరేటింగ్ పరిస్థితులపై ఆధారపడి ఉంటుంది. ఉత్పత్తి పేర్కొన్న వోల్టేజ్ మరియు ప్రస్తుత పరిమితుల్లో పని చేయాలి మరియు వేడి వైపు తగినంతగా చల్లబడి ఉండాలి.

IMAX కరెంట్ మించిపోయినట్లయితే ఏమి జరుగుతుంది?

పేర్కొన్న IMAX కరెంట్‌ను అధిగమించడం వలన అధిక విద్యుత్ మరియు ఉష్ణ ఒత్తిడికి కారణమవుతుంది మరియు థర్మోఎలెక్ట్రిక్ సెమీకండక్టర్ జంక్షన్ దెబ్బతినవచ్చు. అందువల్ల మైక్రో-TEC దాని నిర్దేశిత విద్యుత్ పరిధిలోనే నిర్వహించబడాలి.

X-Meritan మైక్రో-సైజ్ స్ట్రక్చర్‌లు, సాలిడ్-స్టేట్ పెల్టియర్ కూలింగ్, కస్టమైజ్డ్ మౌంటింగ్ కాన్ఫిగరేషన్‌లు మరియు నమూనా-ఆధారిత డెవలప్‌మెంట్‌తో LiDAR కోసం మైక్రో థర్మోఎలెక్ట్రిక్ కూలర్‌లను అందిస్తుంది.

కొత్త LiDAR కూలింగ్ ప్రాజెక్ట్ కోసం, మీ డ్రాయింగ్, నమూనా, ఇన్‌స్టాలేషన్ కొలతలు, హీట్ లోడ్, టార్గెట్ ఉష్ణోగ్రత లేదా ఇప్పటికే ఉన్న మైక్రో-TEC స్పెసిఫికేషన్‌ను మాకు పంపండి. మేము అవసరాలను అంచనా వేయవచ్చు మరియు భారీ ఉత్పత్తికి ముందు నమూనా నిర్ధారణ కోసం సంబంధిత మైక్రో-TECని అభివృద్ధి చేయవచ్చు.
