ఫైబర్ ఆప్టిక్ కమ్యూనికేషన్స్, మెడికల్ ఎక్విప్‌మెంట్స్, ఆటోమోటివ్ ఎలక్ట్రానిక్స్, లేబొరేటరీ ఇన్‌స్ట్రుమెంట్స్ మరియు ఇతర ప్రిసిషన్ సిస్టమ్‌లలోని అప్లికేషన్‌ల కోసం, TEC కాన్ఫిగరేషన్ ఎంపిక నేరుగా శీతలీకరణ పనితీరు మరియు మొత్తం సిస్టమ్ సామర్థ్యాన్ని ప్రభావితం చేస్తుంది. X-Meritan సిరీస్, సమాంతర మరియు మిశ్రమ సిరీస్-సమాంతర కాన్ఫిగరేషన్‌లకు మద్దతు ఇస్తుంది, అలాగే కస్టమర్ డ్రాయింగ్‌లు, నమూనాలు మరియు అనువర్తన పరిస్థితుల చుట్టూ అభివృద్ధి చేయబడిన అనుకూలీకరించిన పరిష్కారాలను అందిస్తుంది.
థర్మోఎలెక్ట్రిక్ శీతలీకరణ వ్యవస్థ ఎల్లప్పుడూ ఒక-మాడ్యూల్ పరిష్కారాన్ని కలిగి ఉండదు. అవసరమైన శీతలీకరణ సామర్థ్యం పెరిగినప్పుడు లేదా అందుబాటులో ఉన్న విద్యుత్ సరఫరా మరియు ఇన్‌స్టాలేషన్ స్థలం మరింత డిమాండ్‌గా మారినప్పుడు, అనేక TE కూలర్లు కలిసి పని చేయాల్సి రావచ్చు.
ఈ కూలర్లు అమర్చబడిన విధానం సిస్టమ్ డిజైన్‌లో ముఖ్యమైన భాగం అవుతుంది.

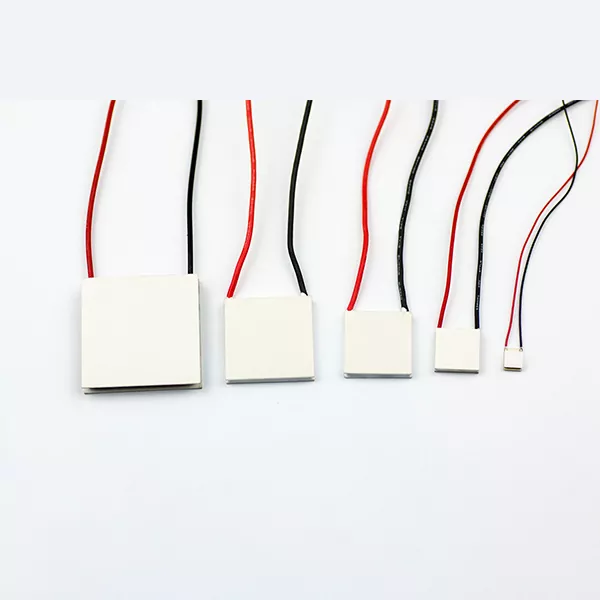

ప్రత్యేక అప్లికేషన్‌ల కోసం సీరియల్ లేదా సమాంతర కనెక్షన్‌తో కూడిన X-మెరిటన్ జనరల్ TE కూలర్లు శ్రేణిలో లేదా సమాంతరంగా కాన్ఫిగర్ చేయబడతాయి, ఇంజనీర్లు అవసరమైన ఉష్ణ బదిలీ పనితీరు, ప్రవాహ పరిస్థితులు, ఒత్తిడి తగ్గుదల మరియు సిస్టమ్ సామర్థ్యం ప్రకారం తగిన ఏర్పాటును ఎంచుకోవడానికి వీలు కల్పిస్తుంది. మరింత సంక్లిష్టమైన అవసరాలు ఉన్న అప్లికేషన్‌ల కోసం, మిశ్రమ కాన్ఫిగరేషన్‌ను కూడా పరిగణించవచ్చు.
TEC మాడ్యూల్‌ను ఒక వివిక్త భాగం వలె పరిగణించే బదులు, X-Meritan పూర్తి ఉష్ణ నిర్వహణ వ్యవస్థలో కూలర్ ఎలా పనిచేస్తుందో చూస్తుంది.
సిరీస్ మరియు సమాంతర కాన్ఫిగరేషన్ మధ్య వ్యత్యాసం ప్రధానంగా శీతలీకరణ వ్యవస్థ ప్రవాహాన్ని ఎలా నిర్వహిస్తుంది మరియు థర్మల్ లోడ్‌ను ఎలా పంపిణీ చేస్తుంది అనేదానికి సంబంధించినది.
శ్రేణి అమరికతో, శీతలీకరణ మాధ్యమం ఒకదాని తర్వాత ఒకటి TE కూలర్ల గుండా వెళుతుంది. ఇది సాపేక్షంగా సాంద్రీకృత ప్రవాహ మార్గాన్ని సృష్టిస్తుంది మరియు శీతలీకరణ మార్గాల ద్వారా అధిక ప్రవాహ వేగాన్ని అందిస్తుంది.
అప్లికేషన్ నియంత్రిత ప్రవాహం రేటును కలిగి ఉన్నప్పుడు మరియు కాంపాక్ట్ సిస్టమ్‌లో ప్రభావవంతమైన ఉష్ణ బదిలీ అవసరమైనప్పుడు ఈ కాన్ఫిగరేషన్ ఉపయోగపడుతుంది. నిరంతర ప్రవాహ మార్గం కూడా ప్రవాహ పంపిణీని సాపేక్షంగా సూటిగా చేస్తుంది.
ట్రేడ్-ఆఫ్ ఒత్తిడి తగ్గుదల. మరిన్ని కూలర్లు క్రమంలో అనుసంధానించబడినందున, మొత్తం ప్రవాహ నిరోధకత పెరుగుతుంది. అధిక ప్రవాహం రేటు అవసరమయ్యే సిస్టమ్‌ల కోసం, ఇది ఎక్కువ పంపింగ్ అవసరాలు మరియు అధిక శక్తి వినియోగానికి దారితీయవచ్చు.
సమాంతర అమరికలో, ప్రవాహాన్ని ప్రతి కూలర్‌ను వరుసగా దాటకుండా బహుళ TE కూలర్ల మధ్య విభజించారు.
ఇది ప్రతి శాఖ యొక్క ప్రవాహ మార్గాన్ని తగ్గిస్తుంది మరియు మొత్తం ఒత్తిడి తగ్గింపును తగ్గించడంలో సహాయపడుతుంది. సిస్టమ్‌కు పెద్ద ఫ్లో రేట్ అవసరమైనప్పుడు లేదా పంపింగ్ ఎనర్జీని తగ్గించడం ఒక ముఖ్యమైన అంశంగా ఉన్నప్పుడు ఇది సమాంతర కాన్ఫిగరేషన్‌ను ప్రత్యేకంగా ఉపయోగకరంగా చేస్తుంది.
ప్రధాన సవాలు ప్రవాహ పంపిణీ. శాఖలు సరిగ్గా రూపొందించబడకపోతే, వేర్వేరు కూలర్లు వేర్వేరు ప్రవాహ రేట్లు అందుకోవచ్చు, ఇది ఉష్ణ పనితీరు యొక్క స్థిరత్వాన్ని ప్రభావితం చేస్తుంది.
ఈ కారణంగా, సిరీస్ మరియు సమాంతర మధ్య ఎంపిక కేవలం శీతలీకరణ సామర్థ్యంపై ఆధారపడి ఉండకూడదు. హైడ్రాలిక్ పరిస్థితులు మరియు పూర్తి సిస్టమ్ డిజైన్‌ను కూడా పరిగణించాలి.
|
ఆకృతీకరణ |
ప్రవాహ మార్గం |
ఉష్ణ బదిలీ లక్షణాలు |
ప్రెజర్ డ్రాప్ |
సాధారణ అవసరం |
|
సిరీస్ |
శీతలీకరణ మాధ్యమం ప్రతి కూలర్ గుండా వరుసగా వెళుతుంది |
అధిక ప్రవాహ వేగం ప్రభావవంతమైన ఉష్ణ బదిలీకి మద్దతు ఇస్తుంది |
మరిన్ని మాడ్యూల్స్ కనెక్ట్ చేయబడినందున పెరుగుతుంది |
నియంత్రిత-ప్రవాహం మరియు కాంపాక్ట్ థర్మల్ వ్యవస్థలు |
|
సమాంతరంగా |
అనేక కూలర్ల మధ్య ప్రవాహం విభజించబడింది |
పనితీరు సమతుల్య ప్రవాహ పంపిణీపై ఆధారపడి ఉంటుంది |
సాధారణంగా సమానమైన శ్రేణి అమరిక కంటే తక్కువ |
అధిక ప్రవాహం మరియు పెద్ద ఉష్ణ నిర్వహణ వ్యవస్థలు |
|
మిశ్రమ సిరీస్-సమాంతర |
వరుస మరియు విభజించబడిన ప్రవాహ మార్గాల కలయిక |
ఉష్ణ బదిలీ మరియు ప్రవాహ అవసరాలను సమతుల్యం చేయగలదు |
సిస్టమ్ డిజైన్ ప్రకారం ఆప్టిమైజ్ చేయవచ్చు |
సంక్లిష్టమైన లేదా అత్యంత అనుకూలీకరించిన వ్యవస్థలు |
ఫైబర్ ఆప్టిక్ కమ్యూనికేషన్ పరికరాలలో, ఆప్టికల్ కాంపోనెంట్‌లు మరియు లేజర్ సంబంధిత పరికరాల కోసం ఉష్ణోగ్రత స్థిరత్వం ముఖ్యమైన చోట ప్రత్యేక అప్లికేషన్‌ల కోసం సీరియల్ లేదా సమాంతర కనెక్షన్‌తో కూడిన మా జనరల్ TE కూలర్‌లను ఉపయోగించవచ్చు. ఈ వ్యవస్థలలో, కాంపాక్ట్ కొలతలు మరియు ఖచ్చితమైన ఉష్ణ నియంత్రణ తరచుగా సంప్రదాయ శీతలీకరణ సామర్థ్యం కంటే చాలా ముఖ్యమైనవి.
వైద్య మరియు పారిశ్రామిక పరికరాల కోసం, TEC శీతలీకరణ ఉష్ణోగ్రత-సెన్సిటివ్ భాగాలు మరియు ఖచ్చితమైన పరికరాల కోసం స్థానికీకరించిన ఉష్ణోగ్రత నియంత్రణను అందిస్తుంది. అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ స్థలం పరిమితంగా ఉన్నప్పుడు కాన్ఫిగరేషన్‌ను అనుకూలీకరించే సామర్థ్యం ప్రత్యేకంగా ఉపయోగపడుతుంది.
ఇదే సూత్రం ఆటోమోటివ్ ఎలక్ట్రానిక్స్ మరియు LiDAR-సంబంధిత పరికరాలకు వర్తిస్తుంది, ఇక్కడ ఎలక్ట్రానిక్ మరియు ఆప్టికల్ భాగాలకు కాంపాక్ట్ సిస్టమ్‌లో స్థిరమైన ఆపరేటింగ్ ఉష్ణోగ్రతలు అవసరం కావచ్చు. ప్రయోగశాల మరియు పరిశోధనా పరికరాల కోసం, TEC సాంకేతికత నియంత్రిత మరియు స్థానికీకరించిన ఉష్ణోగ్రత నిర్వహణకు మరొక ఆచరణాత్మక విధానాన్ని అందిస్తుంది.
కొన్ని ఉష్ణ నిర్వహణ వ్యవస్థలు ప్రామాణిక TEC మాడ్యూల్‌తో సరిగ్గా పరిష్కరించబడవు.
X-Meritan అవసరమైన TE కూలర్ కాన్ఫిగరేషన్‌ను మూల్యాంకనం చేయడానికి కస్టమర్ డ్రాయింగ్‌లు, నమూనాలు లేదా అప్లికేషన్ స్పెసిఫికేషన్‌ల నుండి పని చేయవచ్చు. ప్రాజెక్ట్‌పై ఆధారపడి, పరిష్కారం శ్రేణి అమరిక, సమాంతర అమరిక లేదా రెండింటి కలయికను ఉపయోగించవచ్చు.
అభివృద్ధి దశలో, శీతలీకరణ సామర్థ్యం, ఆపరేటింగ్ పరిస్థితులు, మాడ్యూల్ కొలతలు, ప్రవాహ అవసరాలు మరియు సంస్థాపన పరిమితులు వంటి అంశాలు కలిసి పరిగణించబడతాయి. కాన్ఫిగరేషన్ నిర్ధారించబడిన తర్వాత, వాల్యూమ్ ఉత్పత్తికి వెళ్లే ముందు కస్టమర్ మూల్యాంకనం కోసం నమూనాలను ఉత్పత్తి చేయవచ్చు.
ఈ విధానం ప్రత్యేకంగా OEM ప్రాజెక్ట్‌లు మరియు ప్రత్యేకమైన థర్మల్ మేనేజ్‌మెంట్ సిస్టమ్‌లను అభివృద్ధి చేసే పరికరాల తయారీదారులకు అనుకూలంగా ఉంటుంది.
శ్రేణి కాన్ఫిగరేషన్ శీతలీకరణ మాధ్యమాన్ని బహుళ TE కూలర్ల ద్వారా వరుసగా పంపుతుంది, అయితే సమాంతర కాన్ఫిగరేషన్ వివిధ కూలర్ల మధ్య ప్రవాహాన్ని విభజిస్తుంది. శ్రేణి ఏర్పాట్లు మరింత కేంద్రీకృతమైన ప్రవాహ మార్గాన్ని అందించగలవు కానీ అధిక పీడన తగ్గుదలని కలిగిస్తాయి. సమాంతర ఏర్పాట్లు సాధారణంగా ప్రవాహ నిరోధకతను తగ్గిస్తాయి కానీ సరైన ప్రవాహ బ్యాలెన్సింగ్ అవసరం.
సిస్టమ్ ఉష్ణ బదిలీ పనితీరు, ప్రవాహ రేటు మరియు పీడన తగ్గుదలని సమతుల్యం చేయడానికి అవసరమైనప్పుడు మిశ్రమ కాన్ఫిగరేషన్‌ను పరిగణించవచ్చు. సమాంతర మరియు శ్రేణి విభాగాలను కలపడం ద్వారా, మొత్తం శీతలీకరణ వ్యవస్థ సంక్లిష్ట ఆపరేటింగ్ పరిస్థితులకు మరింత ఖచ్చితంగా స్వీకరించబడుతుంది.
అవును. X-Meritan నిర్దిష్ట కొలతలు లేదా సిరీస్-సమాంతర ఏర్పాట్లు అవసరమయ్యే ప్రాజెక్ట్‌లతో సహా కస్టమర్ డ్రాయింగ్‌లు, నమూనాలు మరియు అప్లికేషన్ అవసరాల ఆధారంగా TE కూలర్ కాన్ఫిగరేషన్‌లను అభివృద్ధి చేయగలదు.
శీతలీకరణ అవసరాలు, ఆపరేటింగ్ ఉష్ణోగ్రత, అవసరమైన ఉష్ణోగ్రత వ్యత్యాసం, వోల్టేజ్, కరెంట్, ప్రవాహ పరిస్థితులు, సంస్థాపన స్థలం మరియు వేడి వెదజల్లే పరిస్థితులు ఉపయోగకరమైన ప్రారంభ పాయింట్లు. మరింత వివరణాత్మక అప్లికేషన్ సమాచారం X-Meritan కాన్ఫిగరేషన్‌ను మరింత ఖచ్చితంగా అంచనా వేయడానికి అనుమతిస్తుంది.
అవును. ఆప్టికల్ మరియు ఎలక్ట్రానిక్ భాగాల యొక్క స్థానికీకరించిన మరియు స్థిరమైన ఉష్ణోగ్రత నియంత్రణ అవసరమయ్యే అనువర్తనాలకు థర్మోఎలెక్ట్రిక్ శీతలీకరణ అనుకూలంగా ఉంటుంది. X-మెరిటన్ యొక్క పరిష్కారాలు నిర్దిష్ట స్థలం మరియు ఉష్ణ అవసరాలకు అనుగుణంగా ఉంటాయి.
